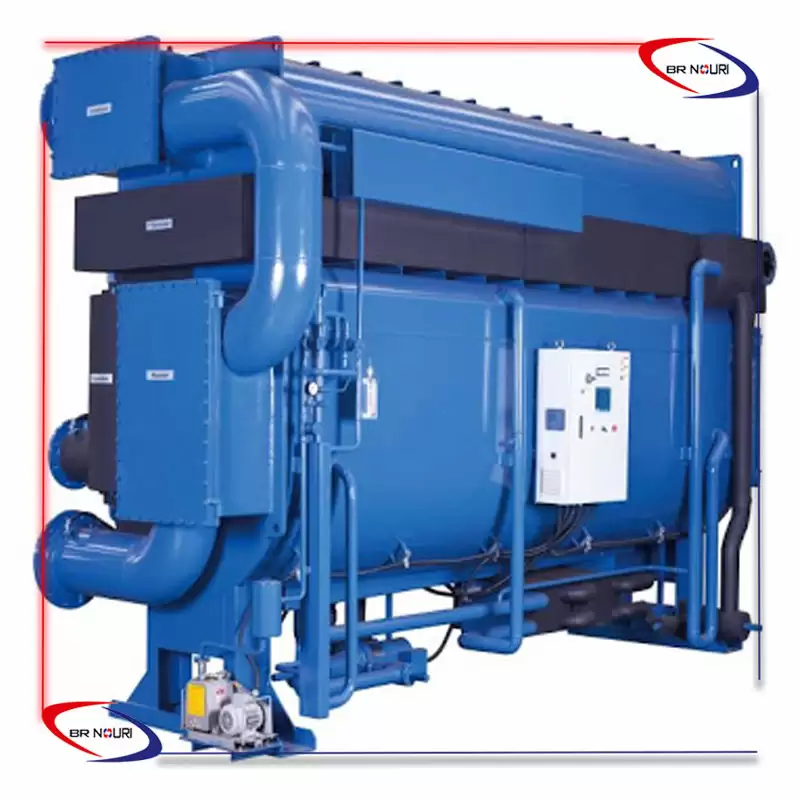

چیلر جذبی

مشاوره تخصصی رایگان انتخاب چیلر

محاسبه میزان ظرفیت مورد نیاز به صورت رایگان

فهرست محتوا
توضیحات محصول

چیلر جذبی توسط یک مخترع فرانسوی به نام فردینالد کر در سال 1858 ابداع شد و طراحی اصلی با استفاده از آب و سولفوریک اسید کار میکرد و در سال 1922 توسط بالتزار وون پلاتن و کارل مانترز کارکرد این دستگاه را بهبود بخشیدن و دستگاه می توانست بدون پمپ کار نماید. تولید تجاری چیلر جذبی از سال 1923 توسط کمپانی تازه تاسیس AB Arctic آغاز شد.

برای دریافت مشاوره تخصصی رایگان در زمینه چیلر های جذبی و ارسال کارشناس برای ارزیابی محل می توانید با شماره 09127444461 تماس بگیرید.

چیلر جذبی چیست ؟

طرز کار چیلر جذبی به این صورت می باشد که بر خلاف چیلر تراکمی از جذب کننده و مولد حرارتی استفاده میکند و خبری از کمپرسور نیست.

در این چیلر ها با استفاده از قوانین ترمودینامیکی و خواص برخی از مواد شیمیایی این دستگاه تولید برودت می نماید و انرژی مصرفی این چیلر گاز طبیعی می باشد که توسط یک مولد حرارتی ( ژنراتور ) تولید گرما می نماید و همچنین میزان کمی هم نیاز به انرژی الکتریکی دارد تا برخی از قطعات مانند پمپ مبرد و وکیوم کار کنند.

در چیلر جذبی با استفاده از گرما تولید شده توسط ژنراتور سرمایش مورد نیاز تولید می شود و چرخه تبرید جذبی برقرار می شود. این چرخه شامل 4 بخش اصلی می شود که همانند چیلر های تراکمی می باشد ولی این 4 بخش شامل ژنراتور، کندانسور، اواپراتور و جاذب که شامل گاز مبرد و جذب کننده می باشد تشکیل شده است.

البته این دسته بندی کلی برای اجزای چیلر جذبی می باشد و در پایین به تمامی این قسمت ها اشاره می نماییم.

اصول کلی کار چیلر جذبی به این صورت می باشد که مبرد و لیتیوم بروماید وارد ژنراتور می شوند و در این قسمت با تبخیر مبرد لیتیوم بروماید غلیظ باقی می ماند و مبرد به سمت کنداسور حرکت میکند و خنک شده و به مایع تبدیل می شود و سپس وارد اواپراتور می شود.

در این مرحله با کاهش فشار محیط توسط پمپ خلاء نقطه جوش مبرد کاهش می یابد و تبخیر می شود و گرمای نهان تبخیر خود را از محیط دریافت می کند و سپس در لایه زیرین اواپراتور ماده جذاب که در ژنراتور از مبرد جدا شده بود قرار دارد و مبرد تبخیر شده را جذب می نماید و به سمت ژنراتور چیلر جذبی می رود.

اجزا چیلر جذبی

چیلرهای جذبی دارای قطعات و بخش های مختلفی هستند که در ادامه به بررسی آنها می پردازیم.

ژنراتور چیلر جذبی

در این بخش با استفاده از حرارت ورودی مبرد از جاذب جدا می شود و مبرد ما را به بخار تبدیل می نماید و به سمت کندانسور هدایت می کند و بعد از تبخیر مبرد، غلظت جاذب افزایش می یابد.

ژنراتور ها به دو دسته کلی تقسیم می شوند Wet Back و Dry Back در مدل وت بک مخلوطی از مبرد و لیتیوم بروماید در قسمت قبل از ورودی به ژنراتور در جریان می باشد که علاوه بر جلوگیری از ورود تنش حرارتی به دستگاه، عملیات پیش گرمایش هم بر روی آن انجام می شود.

کندانسور چیلر جذبی

کندانسور استفاده شده در چیلر جذبی معمولا از نوع آب خنک هستند و مبرد در این مرحله حرارت خود را از دست می دهد و از گاز به مایع تبدیل می شود.

این خنک سازی توسط یک سیال که معمولا آب می باشد انجام می شود و مکمل چیلر جذبی برج خنک کننده می باشد تا عملیات خنک سازی کامل انجام شود.

در چیلر های تراکمی آبی هم از برج خنک کننده و کندانسور آبی استفاده می شود که شما می توانید برای کسب اطلاعات بیشتر در زمینه چیلر آبی به صفحه این محصول مراجعه نمایید.

اواپراتور چیلر جذبی

در اواپراتور چیلر جذبی تبادل حرارتی بین مایع مبرد و سیالی که حرارت ( آب ) را منتقل میکند انجام می شود که آب با دمای تقریبا 12 درجه وارد اواپراتور ما می شود و گرمای خود را به مبرد می دهد و تا دمای 7 درجه خنک می شود و پس از آن به سمت هواساز ها یا فن کویل ها منتقل می شود.

در چیلرهای تراکمی آبی و هوایی هم این اتفاق در قسمت اواپراتور انجام می شود و شما می توانید برای کسب اطلاعات بیشتر در زمینه چیلر هوایی به صفحه این محصول مراجعه نمایید.

ابزوربر

در این قسمت از چیلر جذبی مایع لیتیوم بروماید که در ژنراتور بر اثر تبخیر مبرد غلیظ شده است توسط پمپ های هرمتیک به سمت محفظه ابزوربر هدایت می شوند و در این مرحله مایع لیتیوم بروماید که قدرت جذب کنندگی بالایی دارد مجدد جذب مبرد می شود و چرخه ادامه پیدا میکند.

لیتیوم بروماید

این مایع نوعی نمک می باشد و به دلیل خاصیت شیمیایی خاص خود که امکان جذب قوی آب را دارد به عنوان مایع جذاب در سیستم تبرید جذبی مورد استفاده قرار میگیرد.

در این چرخه وظیفه آن جذب ماده مبرد تبخیر شده که همان بخار آب می باشد، تا بتوان آن را مجدد به مایع تبدیل نمود.

تابلو برق چیلر

تابلو برق چیلر یکی از مهمترین قسمت های چیلر می باشد که در آن می توان عملکرد چیلر را مدیریت نمود. شما می توانید برای کسب اطلاعات بیشتر در این زمینه به صفحه تابلو برق چیلر مراجعه نمایید.

پمپ سلوشن

وظیفه این پمپ در سیستم تبرید جذبی به گردش در آوردن مبرد در چرخه چیلر جذبی می باشد که معمولا این پمپ از نوع هرمتیک می باشد.

پمپ خلا

با استفاده از پمپ خلا در چیلر جذبی که وظیفه مکش و کاهش فشار محیط را دارد می توان نقطه جوش مبرد را در سیستم تبرید جذبی کاهش داد و به راحتی آن را به نقطه جوش رساند.

انواع چیلر جذبی

این نوع چیلر را می توان بر اساس نحوه انتقال حرارت در قسمت ژنراتور دسته بندی نمود. این انتقال حرارت می تواند به صورت مستقیم یا غیر مستقیم انجام شود.

چیلر جذبی تک اثره

این نوع چیلر جذبی از اولین مدل ها تولید شده می باشد که نسبت به مدل های بعدی ضریب عملکرد و بازده پایین تری دارد. از مزیت های این چیلر جذبی می توان به قیمت اولیه پایین اشاره نمود ولی با توجه به هزینه های بهره برداری بسیار بالا آن اصلا صرف اقتصادی ندارد.

نحوه عملکرد این چیلر به این گونه می باشد آب در یک بویلر جوش می آید و بخار آب وارد ژنراتور شده و ایجاد گرما می نماید. البته مدل دیگری هم وجود دارد که به جای بخار آب خود آب گرم وارد ژنراتور می شود.

چیلر جذبی دو اثره

این نوع چیلر جذبی مدل ارتقا یافته چیلر جذبی تک اثره می باشد و میزان مصرف انرژی پایین تری نسبت به مدل قبلی دارد و دارای دو ژنراتور ( ژنراتور اولیه و ژنراتور ثانویه ) می باشد.

چیلر جذبی شعله مستقیم

در این مدل چیلر جذبی یک مشعل به صورت مستقیم در لوله های آتشخوار ژنراتور حرارت می دهد و گرمایش به صورت مستقیم انجام می شود تا جداسازی لیتیوم بروماید از آب بهتر انجام شود.

در نتیجه دیگر نیازی به بویلر بخار آب نمی باشد و فضای کمتری را هم اشغال می نماید همچنین هزینه بویلر هم حذف می شود.

سوخت این مشعل می تواند گاز شهری، مازوت یا گازوئیل باشد ولی مدل گازی آن از همه پر مصرف تر می باشد.

مزایا و معایب چیلر جذبی

از مزایای چیلر جذبی می توان به عدم استفده از گاز های مخرب محیط زیست اشاره نمود البته در حال حاضر گاز های جدید مورد استفاده در چیلر های تراکمی هم میزان ضرر آنها بسیار کاهش یافته است.

استفاده از چیلر جذبی با توجه به میزان بالا اتلاف انرژی در مجموعه هایی که از سوخت برای تولید برق استفاده می شود مفید است.

تمامی مدل های چیلر جذبی در مقایسه با چیلر تراکمی میزان کارایی و بازده انرژی بسیار پایینی دارند و در حالی که از مبردهای غیر مضر برای محیط زیست استفاده می کنند ولی به خاطر استفاده از سوخت فسیلی با بازده پایین اثر تخریبی بر روی محیط زیست دارند.

چیلر جذبی هزینه بهره برداری بالایی نسبت به چیلر های تراکمی دارند و در بیشتر مجموعه ها اصلا توصیه نمی شوند.

تمامی مدل های چیلر جذبی فضا زیادی را اشغال می نمایند و مدل متراکم ندارند.

اما چیلرهای تراکمی قابلیت تولید در ابعاد بسیار کوچکی را دارد و شما می توانید برای کسب اطلاعات بیشتر در این زمینه به صفحه قیمت مینی چیلر مراجعه نمایید.

همچنین این نوع چیلر های مصرف آب بالایی دارند و در حالی که آب استفاده شده در چیلر های تراکمی تنها یک یا دو درصد آب در گردش می باشد.

هزینه تعمیر و نگهداری چیلر جذبی بالا می باشد و تمامی قطعات، مبرد، ماده جذاب و غیره باید هر فصل تست شوند تا در صورت نیاز تعمیر یا جایگزین شوند.

جهت آشنایی بیشتر با چیلرهای ساختمانی و انواع آنها به شما پیشنهاد می کنیم که به صفحه محصول چیلر ساختمان مراجعه نمایید.

نتیجه گیری

استفاده از چیلر جذبی بجز مکان هایی خاص توصیه نمی شود البته کاربردهای مختلفی در صنعت دارد و باید با توجه به موقعیت انتخاب شوند ولی در حالت عادی باید از چیلر های تراکمی استفاده شوند که ظریب کارایی و عملکرد بالایی دارند.
