کمپرسور

پلاک خوانی کمپرسور دانفوس

نحوه پلاک خوانی کمپرسور danfuss

کمپرسور دانفوس از برندهای معروف موجود در بازار ایران می باشد و محصولات این کمپانی از کیفیت بسیار بالایی برخوردار است. به دلیل گسترده بودن استفاده از کمپرسور دانفوس در این مقاله انواع کمپرسور دانفوس و نحوه پلاک خوانی کمپرسور دانفوس با هم مرور می کنیم.

کمپرسور دانفوس

این کمپرسور از تولیدات شرکت دانفوس می باشد. این شرکت یکی از بزرگترین تولید کننده تجهیزات و قطعات سیستم‌های برودتی است. که در زمینه تجهیزات سرمایشی و تهویه مطبوع فعالیت می کند.

کمپرسور دانفوس در دو نوع منیروپ و اسکرال با مدل‌های متنوع تولید می گردد، از این کمپرسور در مصارف تبرید و تهویه مطبوع استفاده می شود. کمپرسورهای Danfoss Compressor دارای کاربرد خاص و ظرفیت های‌ متفاوتی هستند.

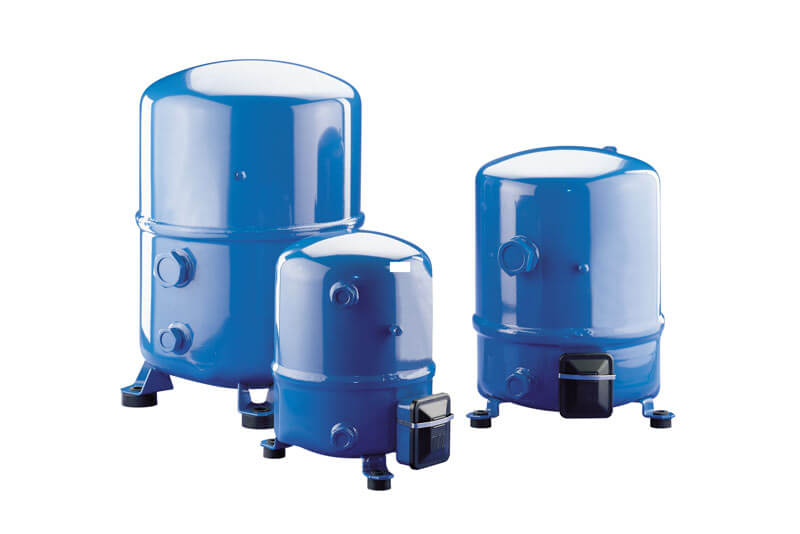

انواع کمپرسور دانفوس

از انواع کمپرسور دانفوس می توانیم به دو نوع هرمتیک پیستونی (منیروپ) و اسکرال اشاره کنیم.

امروزه کمپرسورهای یخچالی دانفوس توسط برند سکاپ تولید و عرضه می‌شود در صورتیکه قبلا انواع کمپرسورهای خانگی و صنعتی را دانفوس تولید و عرضه می کرد.

کمپرسور دانفوس

کمپرسور منیروپ دانفوس

کمپرسور منیروپ دانفوس (Maneurop reciprocating compressors ) در سه مدل NTZ, MT, MTZ تولید می شوند.

این کمپرسور ها بر اساس کاربرد ( کمپرسور زیر صفر، کمپرسور بالای صفر و …)، توان کمپرسور (اسب بخار)، نوع مبرد استفاده شده و بازه دمایی تقسیم می شوند.

از مزایای کمپرسور منیروپ دانفوس می‌توانیم به صدای کم، لرزش و مصرف برق پایین آن اشاره کنیم.

کمپرسورهای منیروپ دانفوس موجود در ایران ساخت کشور فرانسه هستند.

کمپرسور اسکرال دانفوس

کمپرسور اسکرال دانفوس (Danfoss scroll compressors) در مدل های SY، SM، SZ، SH، HRM، HLM و MLZ تولید می گردند.

این کمپرسورها نیز بر اساس اساس کاربرد ( کمپرسور زیر صفر، کمپرسور بالای صفر و …) ، توان کمپرسور (اسب بخار)، نوع مبرد استفاده شده و بازه دمایی دسته بندی می شوند.

کمپرسور اسکرال دانفوس ساخت کشورهای چین و فرانسه است.

برای اطلاعات بیشتر درباره کمپرسور دانفوس کلیک کنید.

پلاک کمپرسور دانفوس

بر روی بدنه هر دستگاه پلاکی با شرح اطلاعات آن کمپرسور درج می شود که حکم شناسنامه برای آن دستگاه است.

در این پلاک ها اطلاعاتی که برای کار با دستگاه نیاز است شامل : شدت جریان کمپرسور، حداقل و حداکثر فشار، نوع روغن و دیگر موارد درج شده است.

یاد داشتن نحوه صحیح پلاک خوانی کمپرسور دانفوس برای هر تکنسینی لازم است.

برای اینکه مشخصات دستگاه خود را به راحتی متوجه شوید لازم است که نحوه پلاک خوانی کمپرسور دانفوس را یاد بگیرد.

یادگیری پلاک خوانی کمپرسور دانفوس در زمان تعمیر یا جایگزینی آن نیز کارایی زیادی دارد.

لیبل کمپرسور دانفوس

کمپرسور دانفوس جز تجهیزات مهم یک سیستم تیربد می باشد. در تصویر ذیل لیبل کمپرسور دانفوس با شماره عدد گذاری شده است، در اینجا به معرفی پارامتر ها و مشخصات و پلاک خوانی کمپرسور دانفوس و همچنین توضیح مختصر این ویژگی ها می پردازیم.

نحوه خواندن لیبل دانفوس

1- اطلاعات مربوط به مدل دانفوس

کد درج شده در کمپرسور دانفوس شماره مدل دستگاه می باشد. از روی مدل کمپرسور می توانیم نوع آن را تشخیص دهیم.

2- اطلاعات مربوط به سریال دانفوس

در بخش دوم از نحوه پلاک خوانی کمپرسور دانفوس شماره سریال دستگاه مطرح می شود.

با اسکن کردن بارکد نیز می‌توانید از سایر اطلاعات کمپرسور مطلع شوید.

پشنهاد مطالعه : آموزش پلاک خوانی کمپرسور اسکرال کوپلند

پلاک خوانی کمپرسور دانفوس

در شکل ذیل تمام موارد پلاک کمپرسور با شماره عدد گذاری شده است که در ذیل به شرح آن ها و نحوه پلاک خوانی کمپرسور دانفوس می پردازیم.

نحوه خواندن پلاک کمپرسور دانفوس

1- اطلاعات محل ساخت کمپرسور

این قسمت درباره محل تولید کمپرسور دانفوس اطلاعاتی را ارائه می دهد.

همانطور که می دانید شرکت دانفوس محصولات خود را در کشورهای مختلف تولید می کند و طبق پلاک این کمپرسور ساخت کشور فرانسه می باشد.

2- اطلاعات مربوط ولتاژ مناسب برای عملکرد کمپرسور

در این قسمت دو محدوده ولتاژ برق سه فاز برای کارکرد کمپرسور آورده شده است.که این محدوده ولتاژ، به فرکانس برق وابسته است.

3- اطلاعات مربوط به شدت جریان برق در روتور قفل شده

این قسمت Locked Rotor ampere نمایانگر شدت جریان برق در روتور قفل شده است، یعنی در زمانی شروع به کار کمپرسور چه مقدار جریان از شبکه برق جذب می شود.

4- اطلاعات حداکثر جریان کارکرد کمپرسور

این قسمت حداکثر جریان کارکرد کمپرسور را بیان کرده است تا از آسیب دیدن کمپرسور بر اثر جریان بالای برق جلوگیری شود.

5- اطلاعات مربوط به حفاظت در برابر حرارت

این کمپرسور به واسطه تجهیزات کنترلی داخلی، از افزایش دمای ناشی از جریان برق محافظت می کند.

6- اطلاعات P.E.D Marking

در این قسمت درج شده که کمپرسور طبق دستورالعمل P.E.D تولید شده است. P.E.D یکی از بخش‌های دستورالعمل اتحادیه‌ی اروپا برای تجهیزات تحت فشار با عنوان 97/23/EC است.

7- اطلاعات مربوط به روغن

در این قسمت نوع روغن بیان شده است . در اینجا این روغن برای کمپرسور در حالتی که مبرد آن R22 باشد، مناسب است.

8- حداکثر فشار مجاز در قسمت کم ‌فشار کمپرسور

اطلاعات مربوط به حداکثر فشار مجاز در قسمت کم فشار کمپرسور آورده شد است که مقدار آن در این کمپرسور 18.4 بار است.

9- حداکثر فشار مجاز در قسمت فشار قوی کمپرسور

اطلاعات مربوط به حداکثر فشار مجاز در قسمت فشار قوی کمپرسور آورده شد است که مقدار آن 24.4 بار است.

10- حداکثر دمای مجاز در قسمت کم فشار کمپرسور

این برجسب اطلاعات مربوط به حداکثر دمای مجاز در قسمت کم فشار کمپرسور را نشان می دهد که مقدار آن 50 درجه سانتی‌گراد است.

11- حداکثر ‌دمای مجاز در قسمت فشار قوی کمپرسور

در این قسمت اطلاعات مربوط به حداکثر دمای مجاز در قسمت فشار قوی کمپرسور آورده شد است که مقدار آن ۱۵۰ درجه سانتی‌گراد است.

12- حداقل دمای مجاز در قسمت کم ‌فشار کمپرسور

در این قسمت اطلاعات مربوط به حداقل دمای مجاز در قسمت کم ‌فشار کمپرسور آورده شد است که مقدار آن 35- درجه سانتی‌گراد است.

13- حداقل دمای مجاز در قسمت فشار قوی کمپرسور

در این قسمت اطلاعات مربوط به حداقل دمای مجاز در قسمت فشار قوی کمپرسور آورده شد است که مقدار آن 35- درجه سانتی‌گراد است.

14- اطلاعات حجم قسمت کم فشار کمپرسور

در این قسمت اطلاعات مربوط به حجم قسمت کم فشار کمپرسور آورده شده است که این مقدار ۷٫۵ لیتر است.

15- حجم قسمت پر فشار کمپرسور

در این قسمت اطلاعات مربوط به حجم قسمت پر فشار کمپرسور آورده شده است که این مقدار 0.3 لیتر است.
