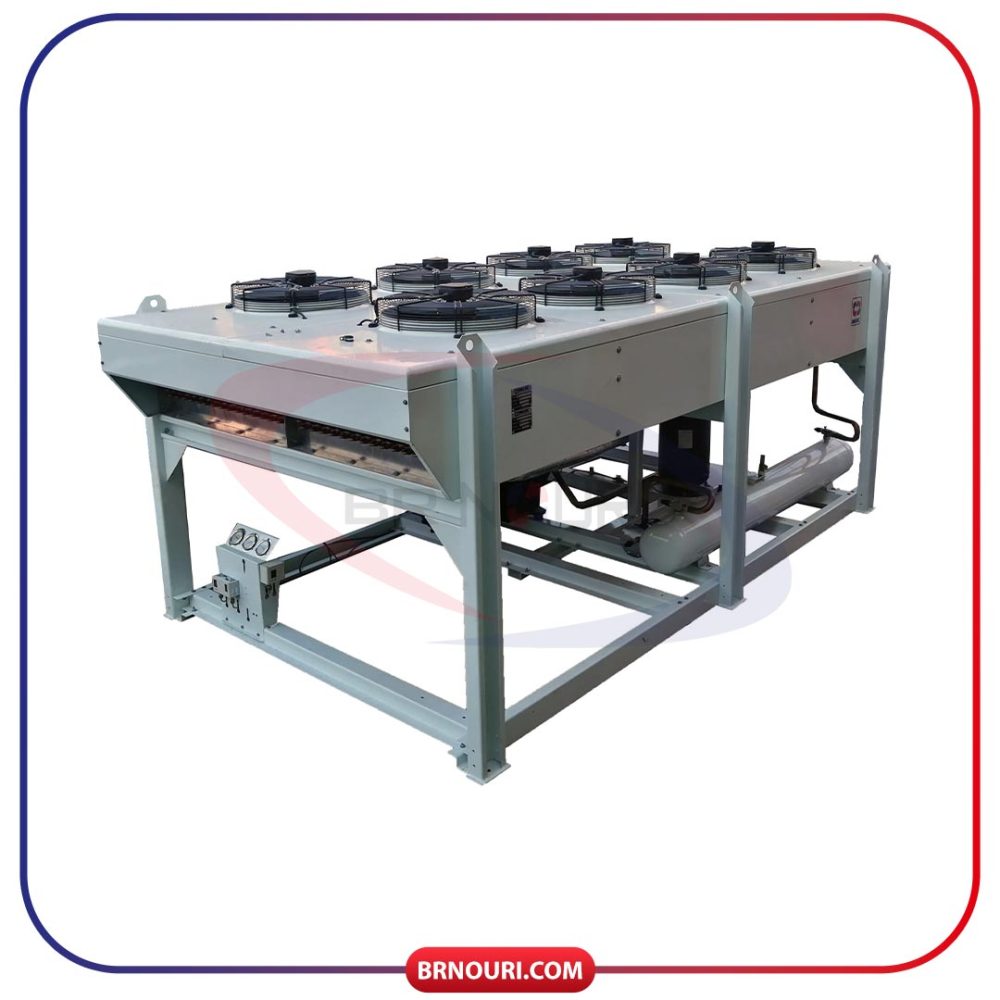

بدنه کندانسور نیک هوایی NUCH 1450 افقی
کندانسور نیک هوایی NUCH 1450 افقی جز محصولات ساخته شده توسط شرکت برودتی نیک می باشد.
این کندانسورهای هوایی نیک به صورت NUCH 1450 C و NUCH 1450 D ارائه شده اند.
کندانسور نیک هوایی افقی به طور متمایزی با قابلیت دفع حرارت به صورت عمودی طراحی شده است که یک ویژگی عالی در کندانسور های هوایی افقی نیک است.
لیست قیمت کندانسور نیک هوایی NUCH 1450 افقی
در جدول زیر قیمت کندانسور نیک هوایی NUCH 1450 افقی با تعداد فن و ظرفیت آن آورده شده است.
|
WITH CHASSIS FOR COMPRESSOR UNIT PRICE (RLS) |
NO.FANS |
CAPACITY Dt=15C ,Ta=32 C |
MODEL |
|
|---|---|---|---|---|
|
1.580.000.000 |
4*50 cm |
87.8 |
NUCH 1450 C |
|
|
1.680.000.000 |
4*50 cm |
96.4 |
NUCH 1450 D |
|
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع کندانسور نیک، مشاهده لیست قیمت و خرید پیشنهاد میکنیم به صفحه کندانسور نیک مراجعه کنید.
مشخصات فنی کندانسور نیک هوایی NUCH 1450 افقی
در جدول ذیل ظرفیت NUCH 1450 C و NUCH 1450 D شرح داده شده است.
Capacity : ظرفیت
Dt : اختلاف دمای تقطیر و دمای محیط برای حالت نامی ( این مقدار 15 درجه سانتی گراد است).
Ta : دمای محیط برای حالت نامی ( این مقدار 32 درجه سانتی گراد است).
|
مدل رسیور |
حجم کویل |
توان فن |
تعداد فاز فن |
ولتاژ |
تعداد فن و قطر آن |
دبی فن (m3/H) |
ظرفیت اسمی دفع حرارت |
مدل کندانسور نیک |
|---|---|---|---|---|---|---|---|---|
|
NRSH D8 |
26 |
3000 |
3 |
380 |
50*4 |
28080 |
87.80 |
NUCH 1450 C |
|
NRSH D8 |
32.5 |
3000 |
3 |
380 |
50*4 |
26198 |
96.40 |
NUCH 1450 D |
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع کندانسور نیک، مشاهده لیست قیمت و خرید پیشنهاد میکنیم به صفحه اواپراتور نیک مراجعه کنید.
روش انتخاب کندانسور
برای انتخاب کندانسور مناسب با کاربرد و اقلیم مورد نظر از روش زیر می توان ظرفیت دفع حرارت کندانسینگ یونیت های سری NUCH را در شرایط مختلف محاسبه و کندانسینگ یونیت مناسب جهت کمپرسور مورد نظر را انتخاب کرد.
ابتدا لازم است با استفاده از رابطه زیر ظرفیت دفع حرارت لازم توسط کندانسینگ یونیت را محاسبه کنید:
توان الکتریکی کمپرسور = PC
حداکثر دمای محیط = Ta
اختلاف دمای تقطیر و دمای محیط = Dt1
Qr=Qe + Pc
ظرفیت دفع حرارت لازم = Qr
ظرفیت برودتی اواپراتور = Qe
براي انتخاب کندانسینگ یونیت لازم است Qr و Ta و Dt1 را در اختیار داشته باشید و ضرایب C1 تا C4 را از جدول های ضرایب اصلاح که در ذیل درج شده است، بدست آورید.
ضریب اصلاح ارتفاع محیط از سطح دریا: C3
ضریب اصلاح دماي محيط : C4
ضریب اصلاح اختلاف دماي تقطیر و دماي محيط : C1
ضریب اصلاح نوع مبرد: C2
اکنون با استفاده از رابطه زیر ظرفیت نامی کندانسینگ یونیت مناسب بدست مي آيد
Qn = Qr x C1 x C2 x C3 x C4
با داشتن ظرفیت نامی محاسبه شده Qn با استفاده از جدول مشخصات فنی کندانسینگ یونیت های سری NUC دستگاهی را انتخاب کنید که ظرفیت نامی آن برابر یا اندکی بیشتر از ظرفیت نامی محاسبه شده باشد.
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع کمپرسور بیتزر آلمان، مشاهده لیست قیمت و خرید پیشنهاد میکنیم به صفحه کمپرسور بیتزر مراجعه کنید.
شاسی و بدنه کندانسور نیک هوایی NUCH 1450 افقی
شاسی کندانسینگ یونیتهای NUCH به گونه‌ای طراحی شده است که در طول عملکرد، بدون ایجاد ارتعاش‌های مزاحم، فعالیت می‌کند و دارای عمر بالایی است. این شاسی بر اساس استانداردهای مهندسی به‌طور دقیق طراحی شده است تا هوای خنک به‌طور موثر از زیر دستگاه به کویل‌ها وارد شده و هوای گرم از بالای دستگاه به بهترین شکل دفع گردد.
استفاده از شاسی فولادی با پوشش رنگ الکترو استاتیک موجب افزایش دوام و عمر مفید دستگاه شده و همچنین امکان جایگزینی پایه‌ها و بدنه با استفاده از متریال استیل را در شرایطی که دارای رطوبت بالایی هستند، فراهم می‌کند. این ویژگی‌ها باعث بهبود کارایی و عملکرد کلی کندانسینگ یونیتهای NUCH می‌شوند.
کویل کندانسور نیک هوایی NUCH 1450 افقی
تخلیه کامل و هوا و رطوبت زدایی
تست پس از شستشو با با فشار 30 bar هوای فشرده
ساخت کویل کندانسور نیک هوایی NUCH 1450 افقی از فین های الومینیومی و لوله های مسی
فن کندانسور نیک هوایی NUCH 1450
فن های مورد استفاده کندانسور نیک هوایی NUCH 1450 افقی بعد از ساخت به صورت استاتیکی و دینامیکی بالانس می گردند.
همچنین این فن ها با کلاسهای IP54 و F تولید شده اند.
رسیورهای کندانسور نیک
کندانسینگ یونیتهای NUCH همراه با رسیور های مایع مبرد مدل NRS ساخت شرکت نیک مونتاژ و عرضه می شود. این رسیورها بر اساس استاندارد AD-Merkbiutter تولید، تست و بازرسی می شوند.
نام گذاری کندانسور نیک هوایی NUCH 1450
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع سردخانه، طراحی، ساخت و اجرا از 0 تا 100 پیشنهاد میکنیم به صفحه سردخانه مراجعه کنید.
جدول ابعاد کندانسور نیک هوایی NUCH 1450 افقی
مواردی که در جدول ذیل ذکر شده است شامل :
ابعاد سردخانه Dimensions (mm) که بر حسب میلی متر می باشد.
L : مخفف length برای طول می باشد.
W : مخفف width برای عرض می باشد.
H : مخفف Height برای ارتفاع می باشد.
اندازه اتصالات connections size که بر حسب قطر لوله وروردی و خروجی ذکر شده است.
|
قطر لوله ها (اینچ) |
ابعاد (میلی متر) |
مدل |
|||||
|---|---|---|---|---|---|---|---|
|
in |
out |
B1 (mm) |
B (mm) |
H (mm) |
W (mm) |
L (mm) |
NUCH |
|
7.8 |
3.8 1 |
1500 |
3050 |
1416 |
966 |
3530 |
NUCH 1450 C |
|
7.8 |
3.8 1 |
1500 |
3050 |
1416 |
966 |
3530 |
NUCH 1450 D |
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع سردخانه های پرتابل (قابل حمل) و کانتینری، طراحی، ساخت و اجرا از 0 تا 100 پیشنهاد میکنیم به صفحه سردخانه کانتینری مراجعه کنید.
