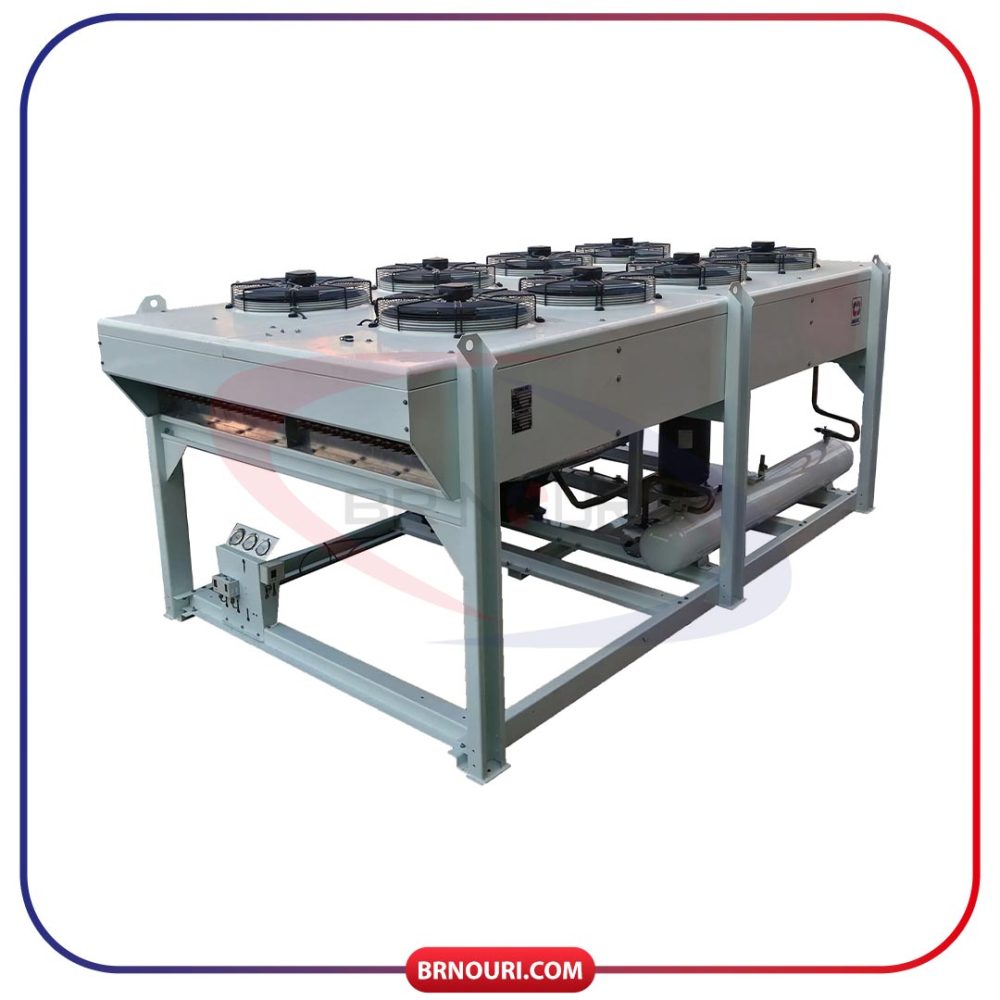

کندانسور نیک هوایی NUCH 2450 افقی

مجهز به فن های آلمانی

دارای لوله های مسی با ضخامت بالا

طراحی و تولید استانداردهای روز اروپا

1 سال گارانتی و 10 سال خدمات پس از فروش معتبر

تضمین بهترین کیفیت کندانسور هوایی با استحکام بالا

257,550,000 تومان

مشاوره رایگان + استعلام قیمت
فهرست محتوا
توضیحات محصول

بدنه کندانسور نیک هوایی NUCH 2450 افقی

کندانسور نیک هوایی NUCH 2450 افقی جز تجهیزات سردخانه صنعتی است که در برودتی نیک با دقت و کیفیت بالایی طراحی و ساخته شده است.

کندانسورهای هوایی نیک NUCH 2450 به دو مدل NUCH 2450 C و NUCH 2450 B و  NUCH 2450 D ارائه شده اند.

در ساخت کندانسور نیک هوایی NUCH 2450 افقی از استاندارهای روز شده و این محصول را و کیفیت بالایی به بازار عرضه شده است.

فروش کندانسور نیک تضمین قیمت کندانسور در سراسر کشور گارانتی معتبر ارسال به سراسر داخل و خارج کشور
فروش کندانسور نیک تضمین قیمت کندانسور در سراسر کشور گارانتی معتبر ارسال به سراسر داخل و خارج کشور

مشاوره رایگان + استعلام بهترین قیمت کندانسور نیک : 0912744446105136654030

فرم درخواست مشاوره رایگان

لیست قیمت کندانسور نیک هوایی NUCH 2450 افقی

لیست قیمت کندانسور نیک هوایی NUCH 2450 افقی مورخه 1402/06/10

در جدول زیر قیمت کندانسور نیک هوایی NUCH 2450 افقی با تعداد فن و ظرفیت آن آورده شده است.

WITH CHASSIS FOR COMPRESSOR

UNIT PRICE (RLS)

NO.FANS

CAPACITY Dt=15C ,Ta=32 C

MODEL

3.030.000.000

8*50 cm

175.6

NUCH 2450 C

3.210.000.000

8*50 cm

192.8

NUCH 2450 D

مشخصات فنی کندانسور نیک هوایی NUCH 2450 افقی

 در جدول ذیل ظرفیت NUCH 2450 B و NUCH 2450 و NUCH 2450 D شرح داده شده است.

Capacity : ظرفیت

Dt : اختلاف دمای تقطیر و دمای محیط برای حالت نامی (این مقدار 15 درجه سانتی گراد است).

Ta : دمای محیط برای حالت نامی ( این مقدار 32 درجه سانتی گراد است).

اطلاعات فنی کندانسور نیک هوایی NUCH 2450 عمودی

مدل رسیور

حجم کویل

توان فن

تعداد فاز فن

ولتاژ

تعداد فن و قطر آن

دبی فن

(m3/H)

ظرفیت اسمی

دفع حرارت

مدل کندانسور نیک

NRSH D17

42

6000

3

380

50*8

60652

153.57

NUCH 2450 B

NRSH D17

53.0

6000

3

380

50*8

56160

175.60

NUCH 2450 C

NRSH D17

65.0

6000

3

380

50*8

52396

192.80

NUCH 2450 D

روش انتخاب کندانسور

برای انتخاب کندانسور مناسب با کاربرد و اقلیم مورد نظر از روش زیر میتوان ظرفیت دفع حرارت کندانسینگ یونیت های سری NUCH را در شرایط مختلف محاسبه و کندانسینگ یونیت مناسب جهت کمپرسور مورد نظر را انتخاب کرد.

ابتدا لازم است با استفاده از رابطه زیر ظرفیت دفع حرارت لازم توسط کندانسینگ یونیت را محاسبه کنید:

توان الکتریکی کمپرسور = PC

حداکثر دمای محیط = Ta

اختلاف دمای تقطیر و دمای محیط = Dt1

Qr=Qe + Pc

ظرفیت دفع حرارت لازم = Qr

ظرفیت برودتی اواپراتور = Qe

براي انتخاب کندانسینگ یونیت لازم است Qr و Ta و Dt1 را در اختیار داشته باشید و ضرایب C1 تا C4 را از جدول های ضرایب اصلاح که در ذیل درج شده است، بدست آورید.

ضریب اصلاح ارتفاع محیط از سطح دریا: C3

ضریب اصلاح دماي محيط : C4

ضریب اصلاح اختلاف دماي تقطیر و دماي محيط : C1

ضریب اصلاح نوع مبرد: C2

اکنون با استفاده از رابطه زیر ظرفیت نامی کندانسینگ یونیت مناسب بدست مي آيد

Qn = Qr x C1 x C2 x C3 x C4

با داشتن ظرفیت نامی محاسبه شده Qn با استفاده از جدول مشخصات فنی کندانسینگ یونیت های سری NUC دستگاهی را انتخاب کنید که ظرفیت نامی آن برابر یا اندکی بیشتر از ظرفیت نامی محاسبه شده باشد.

انتخاب کندانسور NUCH 2450

مثال انتخاب کندانسور 2450

کویل کندانسور نیک هوایی NUCH 2450

دارای لوله‌های مسی و فین‌های آلومینیومی

 تست با فشار 30 بار هوای فشرده

فن کندانسور نیک هوایی NUCH 2450

فن های مورد استفاده در کندانسور نیک هوایی با کلاس حفاظتی IP54 و کلاس حرارتی F شده اند، همچنین این فن ها از استاندارد IEC34 استفاده می کنند. پس از اتمام مراحل ساخت کلیه فن ها به دقت بالانس استاتیکی و دینامیکی می شوند.

چیدمان فن NUCH 2450

رسیورهای کندانسور نیک

کندانسینگ یونیتهای NUCH همراه با رسیور های مایع مبرد مدل NRS ساخت شرکت نیک مونتاژ و عرضه می شود. این رسیورها بر اساس استاندارد AD-Merkbiutter تولید، تست و بازرسی می شوند.

نام گذاری کندانسور نیک هوایی NUCH 2450

نامگذاری کندانسور هوایی NUCH 2450 افقی2450

جدول ابعاد کندانسور نیک هوایی NUCH 2450 افقی

مواردی که در جدول ذیل ذکر شده است شامل :

ابعاد سردخانه Dimensions (mm) که بر حسب میلی متر می باشد.

L : مخفف length برای طول می باشد.

W : مخفف width برای عرض می باشد.

H : مخفف Height برای ارتفاع می باشد.

اندازه اتصالات connections size که بر حسب قطر لوله وروردی و خروجی ذکر شده است.

ابعاد کندانسور نیک هوایی NUCH 2450 افقی

قطر لوله ها (اینچ)

ابعاد (میلی متر)

مدل

in

 out

B1 (mm)

B (mm)

H (mm)

W (mm)

L (mm)

NUCH

1.8  1

5.8  1

1500

3050

1416

1811

3530

NUCH 2450 B

1.8  1

5.8  1

1500

3050

1416

1811

3530

NUCH 2450 C

1.8   1

5.8  1

1500

3050

1416

1811

3530

NUCH 2450 D
