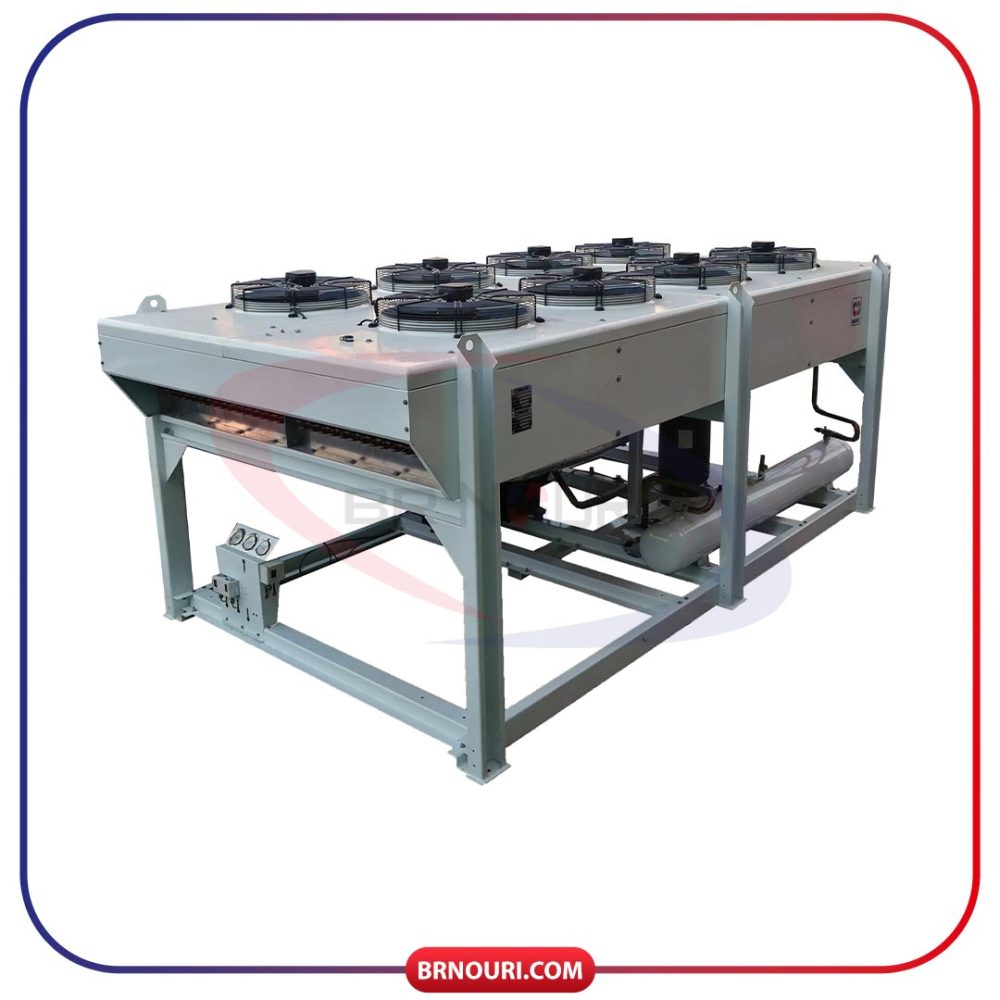

بدنه کندانسور نیک هوایی NUCH 2550 افقی
کندانسور نیک هوایی NUCH 2550 افقی در شرکت برودتی نیک طبق استاندارد های روز در دو سری NUCH 2550 C و NUCH 2550 D طراحی و ساخته شده است.
این کندانسور نیک هوایی NUCH 2550 افقی دارای ویزگی های بازدهی برودتی بهینه و دفع حرارت به صورت عمودی است.
لیست قیمت کندانسور نیک هوایی NUCH 2550 افقی
در جدول زیر قیمت کندانسور نیک هوایی NUCH 2550 افقی با تعداد فن و ظرفیت آن آورده شده است.
|
WITH CHASSIS FOR COMPRESSOR UNIT PRICE (RLS) |
NO.FANS |
CAPACITY Dt=15C ,Ta=32 C |
MODEL |
|
|---|---|---|---|---|
|
3.500.000.000 |
10*50 cm |
218.6 |
NUCH 2550 C |
|
|
3.670.000.000 |
10*50 cm |
237.0 |
NUCH 2550 D |
|
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع کندانسور نیک، مشاهده لیست قیمت و خرید پیشنهاد میکنیم به صفحه کندانسور نیک مراجعه کنید.
مشخصات فنی کندانسور نیک هوایی NUCH 2550 افقی
در جدول ذیل ظرفیت NUCH 2550 C و NUCH 2550 D شرح داده شده است.
Capacity : ظرفیت
Dt : اختلاف دمای تقطیر و دمای محیط برای حالت نامی ( این مقدار 15 درجه سانتی گراد است).
Ta : دمای محیط برای حالت نامی ( این مقدار 32 درجه سانتی گراد است).
|
مدل رسیور |
حجم کویل |
توان فن |
تعداد فاز فن |
ولتاژ |
تعداد فن و قطر آن |
دبی فن (m3/H) |
ظرفیت اسمی دفع حرارت |
مدل کندانسور نیک |
|---|---|---|---|---|---|---|---|---|
|
NRSH D20 |
66.4 |
7500 |
3 |
380 |
50*10 |
70200 |
218.60 |
NUCH 2550 C |
|
NRSH D20 |
82.0 |
7500 |
3 |
380 |
50*10 |
65496 |
273.00 |
NUCH 2550 D |
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع کندانسور نیک، مشاهده لیست قیمت و خرید پیشنهاد میکنیم به صفحه اواپراتور نیک مراجعه کنید.
روش انتخاب کندانسور
برای انتخاب کندانسور مناسب با کاربرد و اقلیم مورد نظر از روش زیر میتوان ظرفیت دفع حرارت کندانسینگ یونیت های سری NUCH را در شرایط مختلف محاسبه و کندانسینگ یونیت مناسب جهت کمپرسور مورد نظر را انتخاب کرد.
ابتدا لازم است با استفاده از رابطه زیر ظرفیت دفع حرارت لازم توسط کندانسینگ یونیت را محاسبه کنید:
توان الکتریکی کمپرسور = PC
حداکثر دمای محیط = Ta
اختلاف دمای تقطیر و دمای محیط = Dt1
Qr=Qe + Pc
ظرفیت دفع حرارت لازم = Qr
ظرفیت برودتی اواپراتور = Qe
براي انتخاب کندانسینگ یونیت لازم است Qr و Ta و Dt1 را در اختیار داشته باشید و ضرایب C1 تا C4 را از جدول های ضرایب اصلاح که در ذیل درج شده است، بدست آورید.
ضریب اصلاح ارتفاع محیط از سطح دریا: C3
ضریب اصلاح دماي محيط : C4
ضریب اصلاح اختلاف دماي تقطیر و دماي محيط : C1
ضریب اصلاح نوع مبرد: C2
اکنون با استفاده از رابطه زیر ظرفیت نامی کندانسینگ یونیت مناسب بدست مي آيد
Qn = Qr x C1 x C2 x C3 x C4
با داشتن ظرفیت نامی محاسبه شده Qn با استفاده از جدول مشخصات فنی کندانسینگ یونیت های سری NUC دستگاهی را انتخاب کنید که ظرفیت نامی آن برابر یا اندکی بیشتر از ظرفیت نامی محاسبه شده باشد.
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع کمپرسور بیتزر آلمان، مشاهده لیست قیمت و خرید پیشنهاد میکنیم به صفحه کمپرسور بیتزر مراجعه کنید.
کویل کندانسور نیک هوایی NUCH 2550
کویل کندانسور نیک از لوله‌های مسی و فین های آلومینیومی با ضخامت مناسب ساخته شده است. این کویل‌ها پس از تولید، با استفاده از فشار 30 بار هوای فشرده تست می گردند و پس از شستشو و حذف چربی‌ها، با گاز ازت پر می‌شوند تا هوا و رطوبت از داخل آن‌ها حذف شود.
فن کندانسور نیک هوایی NUCH 2550
فن های مورد استفاده در کندانسور NUCH ها با کلاس حفاظتی IP54 و کلاس حرارتی F ساخته می گردند. در ساخت فن ها استاندارد IEC34 رعایت شده است. همچنین پس از اتمام مراحل ساخت کلیه فن ها به دقت بالانس استاتیکی و دینامیکی می شوند.
رسیورهای کندانسور نیک
کندانسینگ یونیتهای NUCH همراه با رسیور های مایع مبرد مدل NRS ساخت شرکت نیک مونتاژ و عرضه می شود. این رسیورها بر اساس استاندارد AD-Merkbiutter تولید، تست و بازرسی می شوند.
نام گذاری کندانسور نیک هوایی NUCH 2550
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع سردخانه، طراحی، ساخت و اجرا از 0 تا 100 پیشنهاد میکنیم به صفحه سردخانه مراجعه کنید.
جدول ابعاد کندانسور نیک هوایی NUCH 2550 افقی
مواردی که در جدول ذیل ذکر شده است شامل :
ابعاد سردخانه Dimensions (mm) که بر حسب میلی متر می باشد.
L : مخفف length برای طول می باشد.
W : مخفف width برای عرض می باشد.
H : مخفف Height برای ارتفاع می باشد.
اندازه اتصالات connections size که بر حسب قطر لوله وروردی و خروجی ذکر شده است.
|
قطر لوله ها (اینچ) |
ابعاد (میلی متر) |
مدل |
|||||
|---|---|---|---|---|---|---|---|
|
in |
out |
B1 (mm) |
B (mm) |
H (mm) |
W (mm) |
L (mm) |
NUCH |
|
3.8 1 |
1.8 2 |
1500 |
3800 |
1416 |
1811 |
4280 |
NUCH 2550 C |
|
3.8 1 |
1.8 2 |
1500 |
3800 |
1416 |
1811 |
4280 |
NUCH 2550 D |
بیشتر بدانید: جهت مطالعه بیشتر در خصوص انواع سردخانه های میوه، طراحی، ساخت و اجرای از 0 تا 100 پیشنهاد میکنیم به صفحه سردخانه میوه مراجعه کنید
