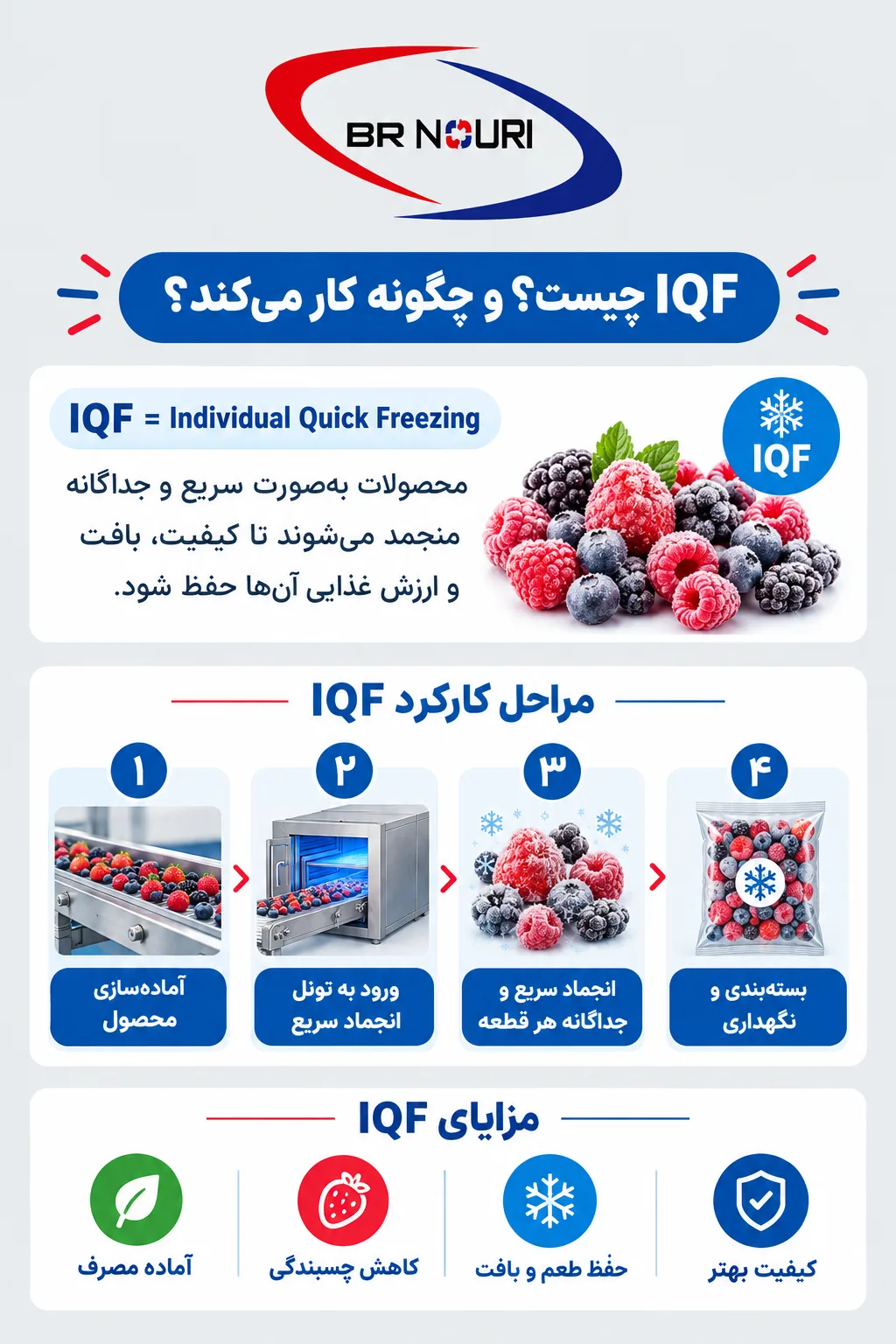

IQF چیست؟

IQF مخفف Individual Quick Freezing و به معنی انجماد سریع انفرادی است. در این روش، قطعات محصول غذایی در مدت زمان کوتاه و به‌صورت جداگانه منجمد می‌شوند؛ به همین دلیل پس از پایان فرآیند، قطعات محصول تا حد زیادی از یکدیگر جدا باقی می‌مانند.

در سیستم IQF، محصول در معرض جریان کنترل‌شده هوای سرد قرار می‌گیرد. هوای سرد با سطح محصول تماس پیدا کرده و حرارت آن را خارج می‌کند تا محصول به دمای موردنظر برای انجماد برسد. سرعت و شرایط این فرآیند به نوع محصول، ابعاد قطعات، دمای اولیه، ظرفیت تولید و مشخصات سیستم بستگی دارد.

دستگاه IQF چگونه کار می‌کند؟

فرآیند عملکرد یک سیستم IQF را می‌توان به‌صورت ساده به شکل زیر در نظر گرفت:

محصول تازه → آماده‌سازی → ورود به فریزر IQF → گردش هوای سرد → انتقال حرارت → انجماد → رسیدن به دمای هدف → خروج محصول منجمد

جزئیات فرآیند با توجه به نوع محصول، ظرفیت خط و طراحی تجهیزات می‌تواند متفاوت باشد.

۱. آماده‌سازی محصول

پیش از ورود محصول به سیستم IQF، عملیات لازم مانند شست‌وشو، پاک‌سازی، برش، جداسازی و آماده‌سازی انجام می‌شود. نوع آماده‌سازی به محصول و فرآیند تولید آن بستگی دارد.

برای مثال، سبزیجات ممکن است پس از شست‌وشو و خرد شدن وارد خط شوند، در حالی که محصولی مانند میگو فرآیند آماده‌سازی متفاوتی دارد.

۲. ورود محصول به سیستم IQF

محصول آماده‌شده توسط سیستم انتقال یا نوار نقاله وارد فریزر IQF می‌شود. نحوه توزیع محصول روی نوار اهمیت دارد؛ زیرا باید امکان تماس مناسب جریان هوای سرد با سطح محصول وجود داشته باشد.

۳. انتقال حرارت

در داخل سیستم IQF، هوای سرد در اطراف محصول جریان پیدا می‌کند. حرارت موجود در محصول به این جریان هوای سرد منتقل شده و از طریق سیستم تبرید از محیط خارج می‌شود.

میزان انتقال حرارت به عواملی مانند اندازه قطعات، شکل محصول، دمای اولیه، سرعت هوا و شرایط سطح محصول بستگی دارد.

۴. انجماد محصول

با ادامه فرآیند، دمای محصول کاهش پیدا می‌کند و آب موجود در بافت آن شروع به یخ‌زدن می‌کند. سیستم IQF برای رساندن محصول به دمای هدف و شرایط موردنظر فرآیند طراحی می‌شود.

زمان انجماد برای همه محصولات یکسان نیست و باید بر اساس مشخصات محصول و ظرفیت خط تعیین شود.

۵. خروج محصول منجمد

پس از طی مسیر انجماد، محصول از سیستم خارج می‌شود. در یک سیستم IQF که به‌درستی طراحی و تنظیم شده باشد، قطعات محصول تا حد امکان جدا از یکدیگر باقی می‌مانند و می‌توانند وارد مراحل بعدی مانند بسته‌بندی، توزین، نگهداری یا توزیع شوند.

مزایای استفاده از سیستم IQF چیست؟

استفاده از سیستم IQF برای محصولاتی که به‌صورت قطعه‌ای یا دانه‌ای فرآوری می‌شوند، می‌تواند مزایایی در فرآیند تولید و انجماد ایجاد کند.

• انجماد سریع‌تر: جریان کنترل‌شده هوای سرد امکان انتقال حرارت مؤثر از محصول را فراهم می‌کند.
• جدا ماندن قطعات: قطعات محصول به‌صورت مجزا وارد فرآیند انجماد می‌شوند و پس از انجماد نیز تا حد زیادی جدا باقی می‌مانند.
• مناسب برای خطوط تولید پیوسته: سیستم IQF می‌تواند با فرآیند انتقال محصول و سایر بخش‌های خط تولید هماهنگ شود.
• کنترل بهتر فرآیند: پارامترهایی مانند دما، سرعت انتقال و جریان هوا قابلیت پایش و تنظیم دارند.
• کاربرد گسترده: از IQF می‌توان برای محصولاتی مانند سبزیجات، میوه، سیب‌زمینی، محصولات دریایی، گوشت و غذاهای آماده استفاده کرد.
• امکان اتصال به فرآیندهای بعدی: محصول منجمد می‌تواند پس از خروج وارد مراحل بسته‌بندی، توزین یا نگهداری شود.

ظرفیت IQF چگونه تعیین می‌شود؟

ظرفیت یک سیستم IQF به مقدار محصولی گفته می‌شود که سیستم می‌تواند در یک بازه زمانی مشخص، معمولاً در هر ساعت، منجمد کند. اما ظرفیت IQF فقط با طول و عرض تونل مشخص نمی‌شود؛ نوع محصول، مشخصات قطعات و شرایط فرآیند انجماد نیز در تعیین ظرفیت نقش دارند.

برای تعیین ظرفیت مناسب یک سیستم IQF باید حداقل این عوامل بررسی شوند:

برای مثال، یک سیستم IQF برای سبزیجات دانه‌ای الزاماً مشخصات یکسانی با سیستم مورد استفاده برای میگو یا قطعات سیب‌زمینی ندارد؛ حتی اگر ظرفیت اسمی تولید آن‌ها مشابه باشد.

ظرفیت یک سیستم IQF را نمی‌توان صرفاً بر اساس ابعاد تونل تعیین کرد؛ ظرفیت واقعی به محصول، شرایط ورود و خروج، زمان انجماد و مشخصات فرآیند نیز وابسته است.

برای تعیین ظرفیت IQF چه اطلاعاتی لازم است؟

برای بررسی اولیه یک پروژه، اطلاعات زیر می‌تواند مبنای طراحی قرار گیرد:

نوع محصول + ظرفیت تولید در ساعت + وزن و ابعاد قطعات + دمای ورود + دمای هدف خروج + شرایط فرآیند + محل نصب

قیمت دستگاه IQF چقدر است؟

قیمت تونل انجماد و دستگاه IQF عدد ثابتی ندارد و بر اساس مشخصات فنی پروژه تعیین می‌شود. ظرفیت تولید، نوع محصول، سیستم تبرید، زمان انجماد و سطح تجهیزات موردنیاز می‌توانند تفاوت قابل‌توجهی در هزینه نهایی ایجاد کنند.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

به همین دلیل، ارائه یک قیمت واحد برای تمام سیستم‌های IQF بدون دانستن مشخصات پروژه، نمی‌تواند مبنای دقیقی برای برآورد هزینه باشد.

برای دریافت قیمت IQF چه اطلاعاتی لازم است؟

• نوع محصول
• ظرفیت تولید در ساعت
• دمای محصول هنگام ورود
• دمای موردنظر محصول هنگام خروج
• وزن، ابعاد یا ضخامت تقریبی قطعات
• محل اجرای پروژه
• اطلاعات تماس

اجزای اصلی سیستم IQF چیست؟

یک سیستم IQF از مجموعه‌ای از تجهیزات تبرید، انتقال محصول و کنترل تشکیل می‌شود که در کنار یکدیگر شرایط لازم برای انجماد سریع و کنترل‌شده محصول را فراهم می‌کنند. انتخاب ظرفیت و مشخصات هر بخش به نوع محصول، ظرفیت تولید، دمای موردنظر و شرایط فرآیند بستگی دارد.

کمپرسور

کمپرسور یکی از اجزای اصلی سیکل تبرید است و با فشرده‌سازی مبرد، شرایط لازم برای گردش آن در سیکل تبرید را فراهم می‌کند. ظرفیت و نوع کمپرسور باید متناسب با بار برودتی سیستم IQF و شرایط کاری پروژه انتخاب شود.

اواپراتور

اواپراتور محل تبادل حرارت در بخش سرد سیستم است. مبرد در اواپراتور گرمای جریان هوای عبوری را جذب می‌کند و هوای سرد موردنیاز برای فرآیند انجماد را فراهم می‌سازد.

فن

فن‌های سیستم IQF وظیفه ایجاد و هدایت جریان هوای سرد در اطراف محصول را بر عهده دارند. الگوی گردش و سرعت هوا روی نرخ انتقال حرارت و عملکرد فرآیند انجماد تأثیر می‌گذارد.

نوار نقاله

نوار نقاله IQF محصول را با سرعت کنترل‌شده از داخل مسیر انجماد عبور می‌دهد. سرعت حرکت نوار یکی از عواملی است که در تعیین زمان ماند محصول در سیستم و در نتیجه فرآیند انجماد اهمیت دارد.

سیستم کنترل

سیستم کنترل برای مدیریت و پایش عملکرد تجهیزات و پارامترهای فرآیند استفاده می‌شود. بسته به طراحی خط، مواردی مانند دما، سرعت نوار، عملکرد فن‌ها و وضعیت تجهیزات تبرید می‌توانند تحت کنترل و پایش قرار گیرند.

عایق حرارتی

عایق‌بندی مناسب محفظه IQF باعث کاهش انتقال حرارت بین محیط بیرون و فضای سرد داخل سیستم می‌شود. کیفیت عایق و اجرای صحیح آن در حفظ شرایط دمایی و کاهش اتلاف انرژی اهمیت دارد.

عملکرد مناسب IQF فقط به یک تجهیز وابسته نیست؛ سیستم تبرید، گردش هوا، انتقال محصول، عایق‌بندی و کنترل باید متناسب با مشخصات محصول و ظرفیت خط طراحی و هماهنگ شوند.

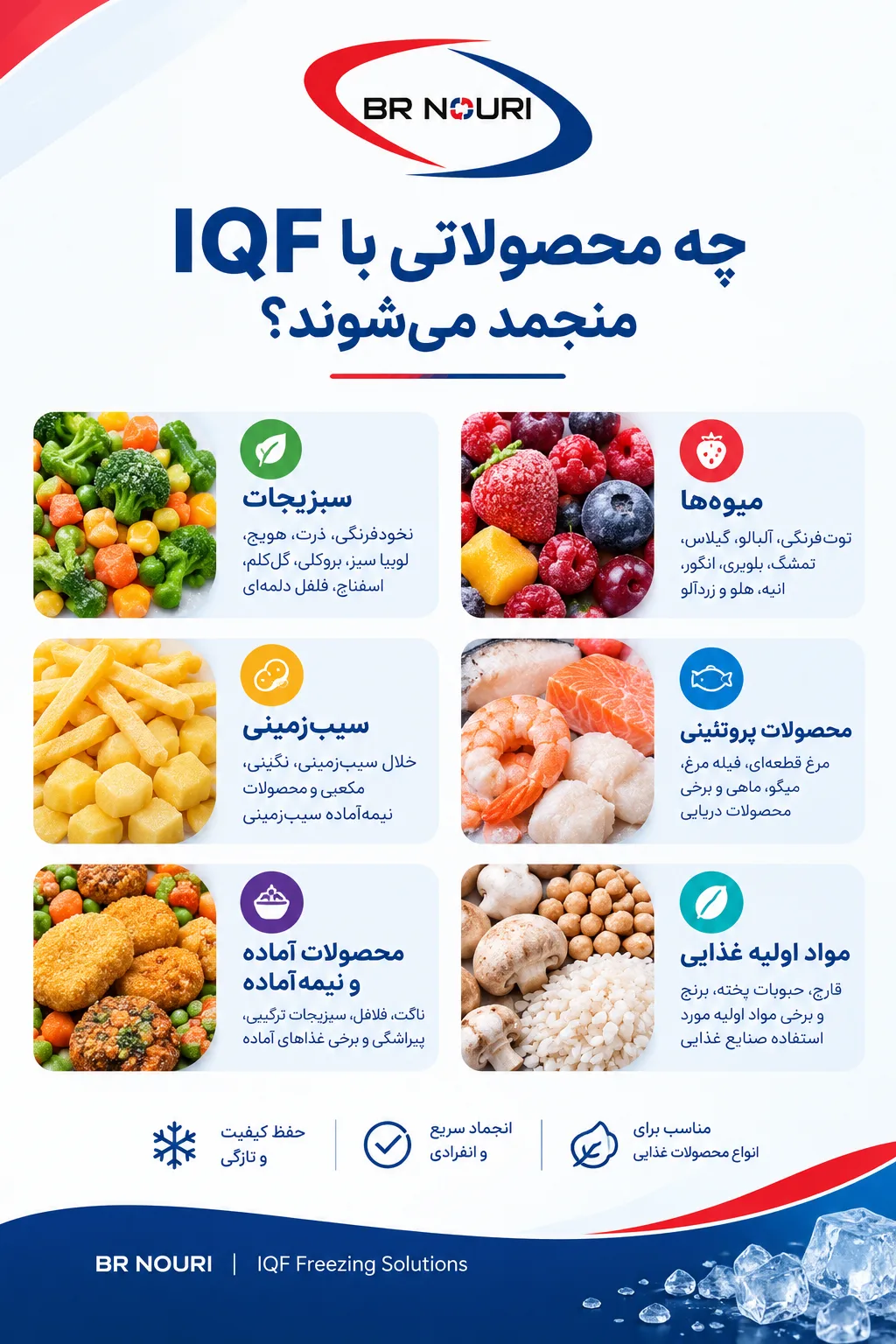

چه محصولاتی با IQF منجمد می‌شوند؟

IQF بیشتر برای محصولاتی استفاده می‌شود که بتوان آن‌ها را به‌صورت قطعات، دانه‌ها، برش‌ها یا واحدهای مجزا وارد فرآیند انجماد کرد. به همین دلیل در صنایع مختلف فرآوری مواد غذایی کاربرد دارد.

شرایط طراحی سیستم IQF برای همه محصولات یکسان نیست. نوع محصول، اندازه و ضخامت قطعات، میزان رطوبت، دمای ورود، دمای هدف و ظرفیت تولید باید پیش از طراحی سیستم بررسی شوند.

پارامترهای مؤثر بر عملکرد IQF چیست؟

عملکرد یک سیستم IQF به مجموعه‌ای از پارامترهای محصول و تجهیزات وابسته است. به همین دلیل نمی‌توان یک دما، سرعت هوا یا زمان انجماد ثابت را برای تمام محصولات در نظر گرفت.

بنابراین، طراحی IQF باید بر اساس محصول و شرایط واقعی خط تولید انجام شود و استفاده از اعداد ثابت و عمومی بدون بررسی مشخصات محصول می‌تواند باعث انتخاب نامناسب تجهیزات شود.

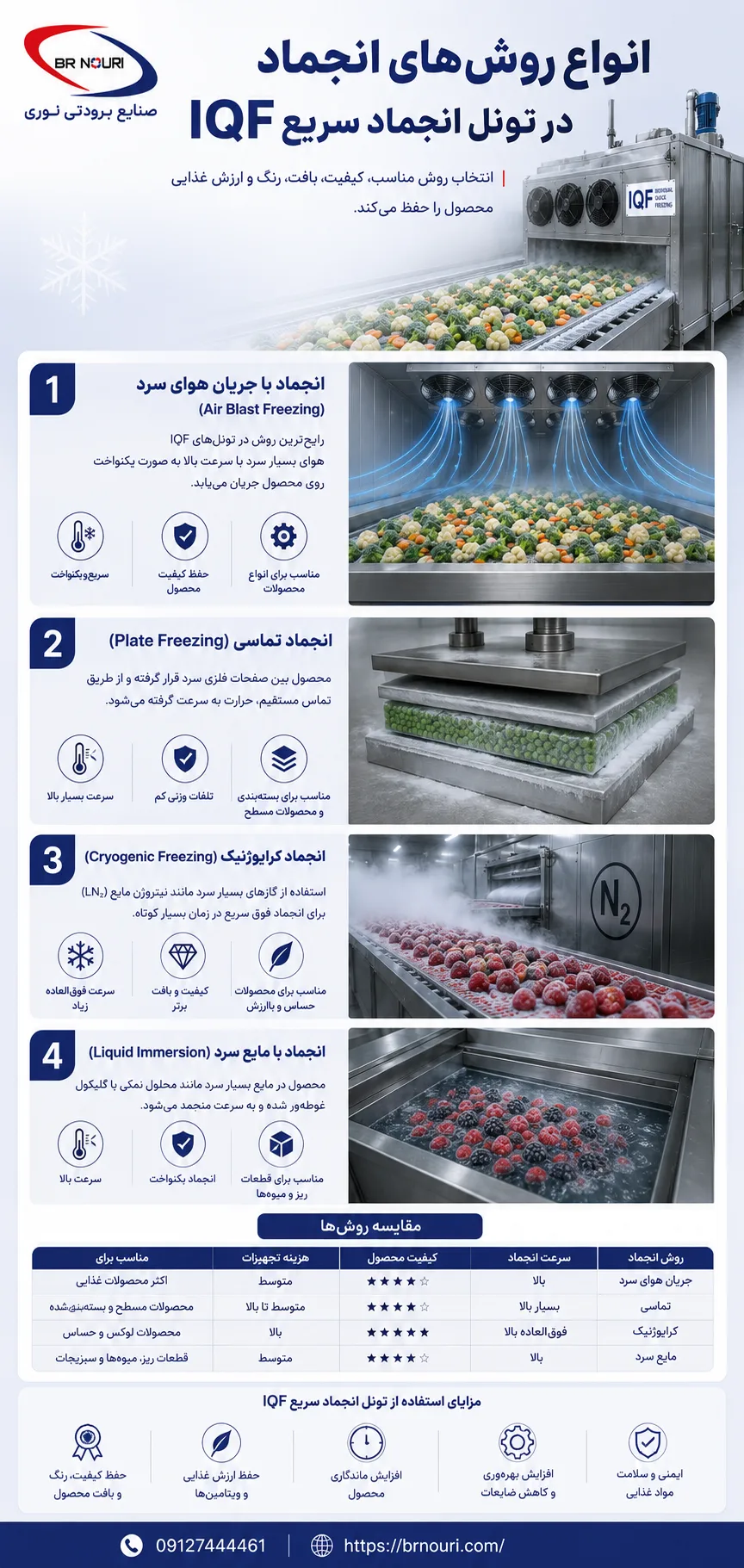

تفاوت IQF با تونل انجماد و Blast Freezing چیست؟

همه سیستم‌های انجماد سریع را نمی‌توان IQF نامید. تفاوت اصلی IQF با بسیاری از روش‌های دیگر، تمرکز آن بر انجماد سریع قطعات محصول به‌صورت مجزا است.

در عمل، IQF یک روش و سیستم مشخص برای انجماد سریع انفرادی است و نباید هر تونل انجماد یا هر سیستم Blast Freezing را IQF در نظر گرفت. مشخصات تجهیزات و نحوه انتقال محصول باید با هدف انجماد انفرادی و شرایط محصول مطابقت داشته باشد.

طراحی و ساخت تونل IQF چگونه انجام می‌شود؟

طراحی یک تونل IQF صنعتی باید بر اساس مشخصات محصول، ظرفیت خط تولید و شرایط موردنیاز برای فرآیند انجماد انجام شود. نمی‌توان صرفاً با تعیین ابعاد تونل، ظرفیت و تجهیزات موردنیاز را مشخص کرد.

فرآیند طراحی معمولاً با شناخت محصول و نیازهای خط تولید آغاز می‌شود:

۱. شناخت محصول

ابتدا نوع محصول، شکل، ابعاد، ضخامت، رطوبت و شرایط اولیه آن بررسی می‌شود.

۲. تعیین ظرفیت تولید

ظرفیت موردنیاز بر اساس مقدار محصولی که باید در واحد زمان منجمد شود مشخص می‌شود.

۳. تعیین شرایط انجماد

دمای ورود، دمای هدف خروج و زمان موردنیاز برای فرآیند بر اساس ویژگی‌های محصول تعیین می‌شود.

۴. محاسبه بار برودتی

بار حرارتی محصول، شرایط محیط، انتقال حرارت از بدنه و سایر بارهای سیستم بررسی می‌شوند تا ظرفیت موردنیاز سیستم تبرید مشخص شود.

۵. انتخاب تجهیزات

بر اساس محاسبات، تجهیزات اصلی مانند کمپرسور، اواپراتور، فن، سیستم انتقال و تجهیزات کنترل انتخاب می‌شوند.

۶. طراحی تونل و سیستم انتقال

ابعاد تونل، مسیر حرکت محصول، نحوه توزیع محصول و سرعت انتقال باید با ظرفیت و زمان موردنیاز فرآیند هماهنگ باشند.

۷. نصب و راه‌اندازی

پس از ساخت و نصب تجهیزات، عملکرد سیستم بررسی و پارامترهای کاری متناسب با شرایط پروژه تنظیم می‌شوند.

برای یک پروژه IQF، طراحی تجهیزات تبرید به‌تنهایی کافی نیست؛ محصول، خط تولید، سیستم انتقال، گردش هوا و شرایط فرآیند باید به‌عنوان یک سیستم یکپارچه طراحی شوند.

برای بررسی جزئیات خدمات طراحی و ساخت تونل IQF می‌توانید به صفحه تخصصی ساخت IQF مراجعه کنید.

هنگام خرید دستگاه IQF به چه نکاتی توجه کنیم؟

انتخاب دستگاه IQF نباید فقط بر اساس قیمت یا ظرفیت اسمی انجام شود. مشخصات واقعی محصول و شرایط خط تولید باید پیش از انتخاب تجهیزات بررسی شوند.

• ظرفیت واقعی تولید: مقدار محصول موردنیاز در هر ساعت مشخص شود.
• نوع محصول: ویژگی‌های محصول و شرایط انجماد آن بررسی شود.
• ابعاد و ضخامت قطعات: اندازه قطعات روی زمان و شرایط انجماد اثر دارد.
• دمای ورود و خروج: شرایط واقعی محصول در ابتدا و انتهای فرآیند مشخص شود.
• سیستم تبرید: ظرفیت تجهیزات تبرید متناسب با بار برودتی پروژه انتخاب شود.
• سیستم انتقال: سرعت و نحوه توزیع محصول روی نوار با فرآیند هماهنگ باشد.
• سیستم کنترل: پارامترهای مهم فرآیند قابلیت کنترل و پایش داشته باشند.
• شرایط نصب: فضای موجود و زیرساخت‌های محل اجرای پروژه بررسی شود.
• خدمات نصب و راه‌اندازی: اجرای صحیح و تنظیم اولیه سیستم در نظر گرفته شود.
• نگهداری و تأمین قطعات: امکان سرویس و تأمین قطعات موردنیاز پروژه بررسی شود.

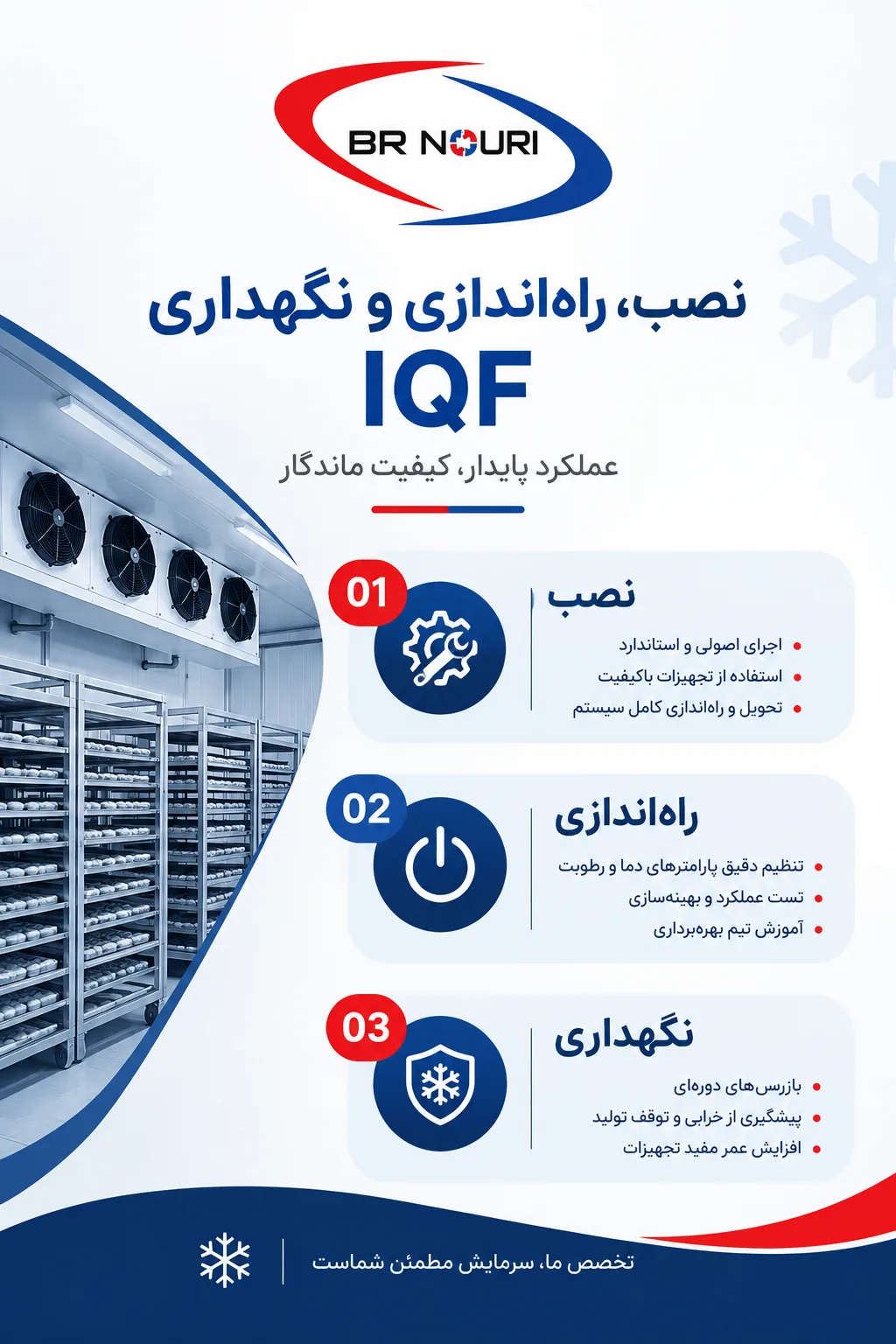

نصب، راه‌اندازی و نگهداری IQF

عملیات یک سیستم IQF با ساخت و تحویل تجهیزات تمام نمی‌شود. نصب صحیح، راه‌اندازی، تنظیم پارامترها و نگهداری دوره‌ای برای حفظ عملکرد سیستم و پایداری فرآیند اهمیت دارند.

نصب IQF

در مرحله نصب، تجهیزات اصلی مانند سیستم تبرید، اواپراتور، فن‌ها، سیستم انتقال، عایق‌بندی و تجهیزات کنترل در محل پروژه اجرا و به یکدیگر متصل می‌شوند.

تست و راه‌اندازی

پس از نصب، عملکرد تجهیزات و شرایط کاری سیستم بررسی می‌شود. پارامترهای فرآیند باید متناسب با نوع محصول و مشخصات پروژه تنظیم شوند.

تنظیم و کنترل فرآیند

مواردی مانند دما، سرعت انتقال محصول، عملکرد فن‌ها و شرایط سیستم تبرید باید بررسی و در محدوده مناسب فرآیند تنظیم شوند.

آموزش اپراتور

اپراتور باید با نحوه کار سیستم، کنترل پارامترهای اصلی، عملکرد تجهیزات و اقدامات اولیه در شرایط غیرعادی آشنا باشد.

سرویس و نگهداری دوره‌ای

بازرسی و سرویس منظم تجهیزات می‌تواند به شناسایی زودهنگام مشکلات و حفظ عملکرد سیستم کمک کند. این بررسی‌ها می‌تواند شامل سیستم تبرید، فن‌ها، نوار نقاله، تجهیزات کنترل، عایق‌بندی و اتصالات باشد.

تعمیرات و تأمین قطعات

در صورت خرابی یا افت عملکرد، عیب‌یابی باید بر اساس بخش معیوب سیستم انجام شود. دسترسی به قطعات مناسب و سرویس تخصصی نیز بخشی از خدمات موردنیاز یک خط IQF صنعتی است.

جمع‌بندی

IQF یا انجماد سریع انفرادی روشی برای انجماد سریع محصولات قطعه‌ای و دانه‌ای است که در صنایع غذایی برای محصولاتی مانند سبزیجات، میوه‌ها، سیب‌زمینی، محصولات دریایی، گوشت، مرغ و غذاهای آماده کاربرد دارد.

انتخاب و طراحی سیستم IQF باید بر اساس نوع محصول، ظرفیت تولید، ابعاد و ضخامت قطعات، دمای ورود و خروج، زمان انجماد، بار برودتی، سیستم انتقال و شرایط واقعی خط تولید انجام شود. به همین دلیل، ظرفیت و قیمت یک سیستم IQF را نمی‌توان بدون بررسی مشخصات پروژه به‌صورت دقیق تعیین کرد.
