مایع شکن | آکومولاتور
مایع‌شکن یا آکومولاتور خط مکش (Suction Accumulator) یکی از تجهیزات حفاظتی در سیستم‌های تبرید است که در مسیر مکش و پیش از کمپرسور نصب می‌شود و وظیفه آن، جلوگیری از ورود حجم خطرناک مایع مبرد به کمپرسور است. این قطعه با جداسازی موقت مایع از جریان مبرد، احتمال آسیب به قطعات داخلی کمپرسور بر اثر برگشت مایع را کاهش می‌دهد.
انتخاب آکومولاتور مناسب به نوع مبرد، ظرفیت و شرایط کاری سیستم، سایز اتصالات و مشخصات فنی کمپرسور بستگی دارد. صنایع برودتی نوری با ارائه تجهیزات و قطعات سیستم‌های تبرید، امکان دریافت مشاوره فنی و استعلام قیمت مایع‌شکن متناسب با نیاز پروژه را فراهم می‌کند.
مایع‌شکن یا آکومولاتور در یک نگاه

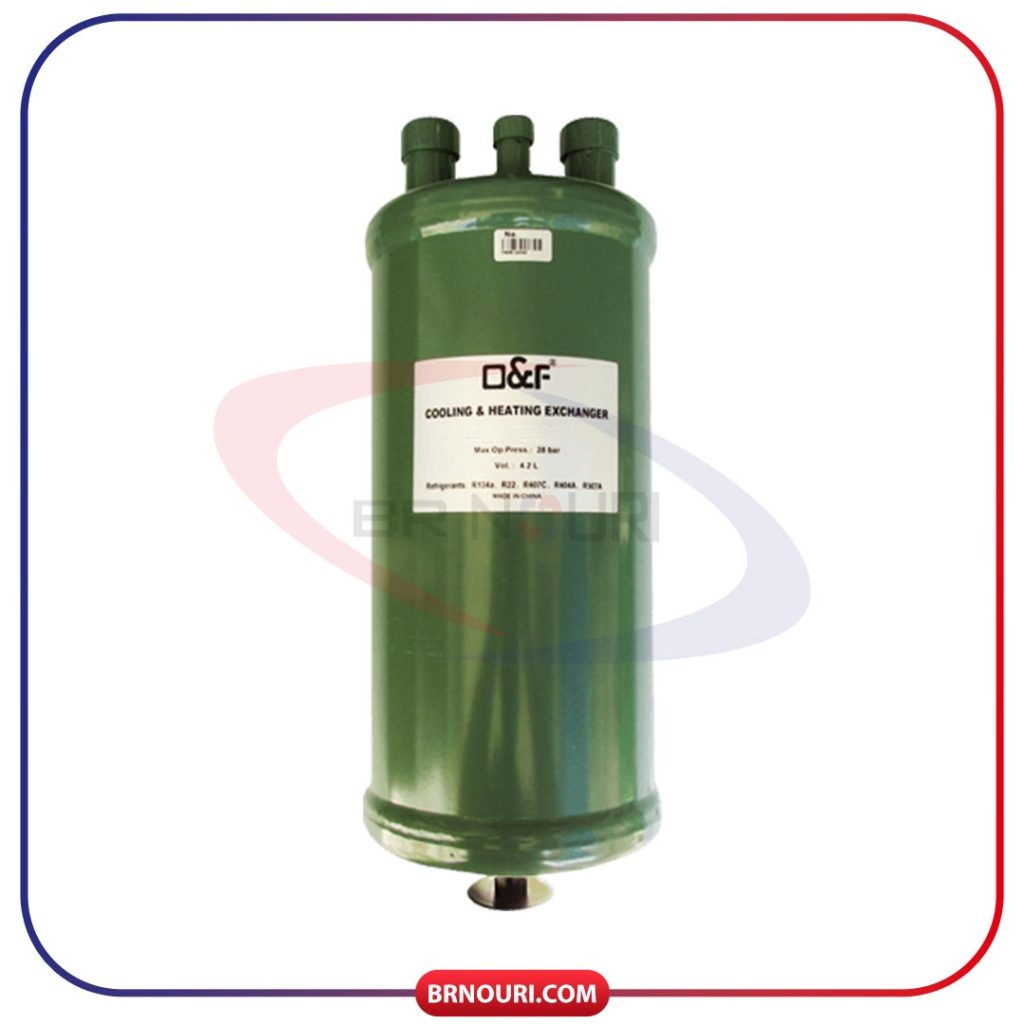

مایع‌شکن یا آکومولاتور خط مکش، قطعه‌ای حفاظتی در سیستم‌های تبرید است که پیش از کمپرسور سردخانه و در مسیر مکش نصب می‌شود. این تجهیز با جداسازی موقت مایع مبرد از جریان مکش، از ورود حجم نامناسب مایع به کمپرسور جلوگیری می‌کند.
- نام انگلیسی: Suction Accumulator
- محل نصب: خط مکش، پیش از کمپرسور
- وظیفه اصلی: کاهش خطر برگشت مایع مبرد به کمپرسور
- کاربرد: سیستم‌های تبرید و سردخانه، متناسب با طراحی مدار
- معیار انتخاب: نوع مبرد، ظرفیت و شرایط کاری سیستم، سایز اتصالات و مشخصات کمپرسور
- هدف استفاده: افزایش حفاظت از کمپرسور و کاهش احتمال آسیب ناشی از ورود مایع مبرد
مایع‌شکن چیست و چه وظیفه‌ای در سیستم تبرید دارد؟
مایع‌شکن یا آکومولاتور خط مکش، یکی از تجهیزات حفاظتی مدار تبرید است که در مسیر مکش و پیش از کمپرسور نصب می‌شود. وظیفه اصلی آن، جلوگیری از ورود حجم قابل‌توجه مایع مبرد به کمپرسور در شرایطی است که ممکن است بخشی از مبرد به‌طور کامل تبخیر نشده باشد.
ورود مایع مبرد به کمپرسور می‌تواند باعث ایجاد ضربه مایع (Liquid Slugging) و آسیب به قطعات داخلی کمپرسور شود. آکومولاتور با ایجاد فضای مناسب برای جداسازی مایع از جریان مکش، مایع را به‌صورت موقت در خود نگه می‌دارد و اجازه نمی‌دهد مقدار نامناسبی از آن مستقیماً وارد کمپرسور شود.
انتخاب مایع‌شکن باید بر اساس شرایط واقعی سیستم انجام شود؛ عواملی مانند نوع مبرد، ظرفیت سیستم، دمای کاری، سایز لوله مکش، سایز اتصالات و مشخصات کمپرسور در انتخاب مدل مناسب تأثیر دارند.
آکومولاتور تبرید چگونه کار می‌کند؟

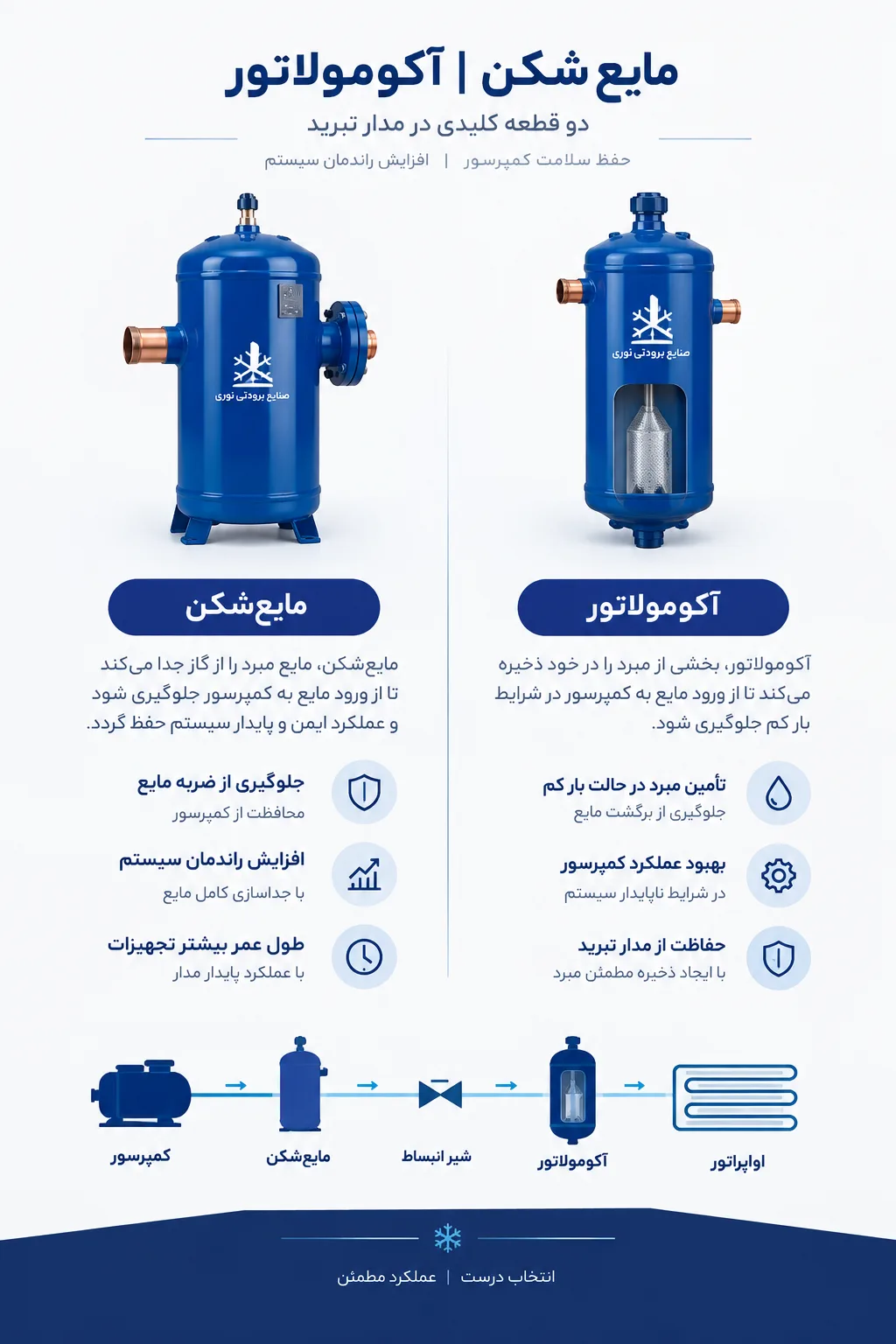

آکومولاتور در مسیر مکش قرار می‌گیرد و جریان مبرد ورودی به آن را به‌گونه‌ای هدایت می‌کند که مایع مبرد از بخار جدا شود. بخار مبرد از مسیر خروجی به سمت کمپرسور حرکت می‌کند، در حالی که مایع جداشده برای مدت کوتاهی در قسمت پایینی آکومولاتور باقی می‌ماند.
در طراحی مناسب، مایع و روغن جمع‌شده در آکومولاتور به‌صورت کنترل‌شده و متناسب با شرایط کاری سیستم به جریان مکش بازگردانده می‌شوند. به این ترتیب، از تجمع بیش از حد مایع و روغن در آکومولاتور جلوگیری شده و عملکرد مدار تبرید پایدارتر می‌شود.
عملکرد دقیق آکومولاتور به طراحی داخلی قطعه و شرایط سیستم بستگی دارد؛ بنابراین انتخاب آن باید بر اساس مشخصات فنی سازنده و شرایط کاری مدار انجام شود، نه صرفاً بر اساس ظرفیت اسمی کمپرسور.
انواع مایع‌شکن و آکومولاتور خط مکش
آکومولاتورهای خط مکش با توجه به نوع سیستم تبرید و شرایط کاری در مدل‌ها و اندازه‌های مختلف تولید می‌شوند. تفاوت مدل‌ها می‌تواند در ظرفیت، سایز و نوع اتصالات، محدوده فشار کاری، نوع مبرد قابل استفاده و طراحی داخلی باشد.
برای انتخاب مدل مناسب، ابتدا باید مشخصات سیستم از جمله نوع مبرد، ظرفیت تبرید، دمای اواپراتور و کندانسور، سایز خط مکش و مشخصات کمپرسور بررسی شود. سپس مدل مناسب بر اساس دیتاشیت و الزامات فنی سازنده انتخاب می‌شود.
- بر اساس ظرفیت: متناسب با ظرفیت و شرایط کاری مدار تبرید
- بر اساس اتصالات: با سایز و نوع اتصال متناسب با خط مکش سیستم
- بر اساس مبرد: سازگار با مبرد مورد استفاده در مدار
- بر اساس فشار کاری: متناسب با محدوده فشار مجاز سیستم
- بر اساس کاربرد: مناسب برای سیستم‌های تبرید و شرایط کاری مختلف
برای انتخاب دقیق مایع‌شکن، مشخصات فنی سیستم و کاتالوگ سازنده باید هم‌زمان بررسی شوند. صنایع برودتی نوری می‌تواند بر اساس اطلاعات پروژه، نوع مبرد و مشخصات کمپرسور، در انتخاب آکومولاتور مناسب راهنمایی ارائه کند.
انواع مایع‌شکن و آکومولاتور خط مکش
آکومولاتورهای خط مکش در مدل‌ها و اندازه‌های مختلف تولید می‌شوند و انتخاب آن‌ها به شرایط کاری سیستم تبرید بستگی دارد. مهم‌ترین تفاوت بین مدل‌ها شامل ظرفیت، حجم نگهداری مایع، سایز اتصالات، نوع مبرد، فشار کاری و طراحی داخلی است.
برای مثال، در سری A-AS از محصولات Copeland، مدل‌هایی با اتصالات 1/2، 5/8، 3/4، 7/8، 1-1/8 و سایزهای بزرگ‌تر وجود دارد و ظرفیت عبوری آن‌ها با توجه به نوع مبرد و شرایط کاری متفاوت است. بنابراین نمی‌توان تنها بر اساس سایز اتصال یا توان کمپرسور، یک مدل را برای تمام سیستم‌ها مناسب دانست.
در انتخاب مایع‌شکن باید علاوه بر ابعاد فیزیکی، سازگاری قطعه با مبرد، محدوده دمای تبخیر، فشار کاری، ظرفیت تبرید و شرایط احتمالی برگشت مایع به کمپرسور بررسی شود.
مشخصات فنی آکومولاتور تبرید
مشخصات فنی آکومولاتور یکی از مهم‌ترین معیارها برای انتخاب صحیح این قطعه است. اطلاعاتی مانند مدل، سایز اتصال، حجم داخلی، ظرفیت عبوری، مبرد سازگار، محدوده دمای کاری و حداکثر فشار مجاز باید از دیتاشیت سازنده بررسی شود.
| برند / سری | مدل نمونه | سایز اتصال | حجم تقریبی | مبرد / کاربرد | فشار کاری |
|---|---|---|---|---|---|
| Copeland A-AS | A-AS 3125 | 5/8″ ODF | 3 × 12 in³ | مبردهای متداول سری A-AS | حداکثر 31 bar |
| Copeland A-AS | A-AS 3126 | 3/4″ ODF | 3 × 12 in³ | مبردهای متداول سری A-AS | حداکثر 31 bar |
| Copeland A-AS | A-AS 5139 | 1-1/8″ ODF | 5 × 13 in³ | مبردهای متداول سری A-AS | حداکثر 31 bar |
مقادیر جدول بالا نمونه‌ای از مدل‌های واقعی هستند و مشخصات دقیق ظرفیت عبوری، نگهداری مایع و مبرد سازگار باید بر اساس دیتاشیت همان مدل بررسی شود. در کاتالوگ Copeland برای سری A-AS، ظرفیت عبوری بر اساس نوع مبرد و دمای تبخیر متفاوت است. همچنین این سری برای سیستم‌هایی تا 28 تن ظرفیت نامی معرفی شده است.
نکته: هنگام خرید، صرفاً یکسان بودن سایز اتصال کافی نیست؛ مدل آکومولاتور باید از نظر ظرفیت، فشار کاری و سازگاری با مبرد نیز با سیستم مطابقت داشته باشد.
تفاوت مایع‌شکن با رسیور، سپراتور روغن و فیلتر درایر
مایع‌شکن، رسیور، سپراتور روغن و فیلتر درایر همگی در مدار تبرید مورد استفاده قرار می‌گیرند، اما وظایف متفاوتی دارند. اشتباه گرفتن این تجهیزات می‌تواند باعث انتخاب نادرست قطعه در زمان خرید یا طراحی سیستم شود.
| قطعه | محل قرارگیری معمول | وظیفه اصلی |
|---|---|---|
| مایع‌شکن / آکومولاتور | خط مکش، پیش از کمپرسور | جلوگیری از ورود حجم نامناسب مایع مبرد به کمپرسور |
| رسیور مایع | سمت مایع مدار | ذخیره مایع مبرد در مدار و مدیریت شارژ مبرد |
| سپراتور روغن | معمولاً در مسیر دهش کمپرسور | جداسازی روغن از گاز خروجی کمپرسور و کمک به بازگشت آن به کمپرسور |
| فیلتر درایر | معمولاً در خط مایع | جذب رطوبت و کمک به حذف آلودگی‌ها و ذرات موجود در مدار |
بنابراین مایع‌شکن جایگزین رسیور یا سپراتور روغن نیست و هرکدام برای هدف متفاوتی در مدار تبرید استفاده می‌شوند.
چگونه مایع‌شکن مناسب کمپرسور را انتخاب کنیم؟
انتخاب آکومولاتور مناسب باید بر اساس کل شرایط کاری سیستم انجام شود، نه فقط توان یا مدل کمپرسور. هدف این است که آکومولاتور بتواند در شرایط موردنظر از ورود خطرناک مایع به کمپرسور جلوگیری کند، بدون اینکه عملکرد عادی مدار مختل شود.
- نوع مبرد: ابتدا باید سازگاری آکومولاتور با مبرد مورد استفاده بررسی شود.
- ظرفیت تبرید: ظرفیت عبوری آکومولاتور باید با ظرفیت واقعی سیستم و شرایط کاری آن مطابقت داشته باشد.
- دمای کاری: دمای تبخیر و شرایط کارکرد مدار در انتخاب مدل تأثیر دارد.
- احتمال برگشت مایع: در سیستم‌هایی که احتمال Floodback یا Liquid Slugging بیشتر است، انتخاب صحیح آکومولاتور اهمیت بیشتری پیدا می‌کند.
- سایز خط مکش: قطر لوله و سایز اتصال آکومولاتور باید با مدار مطابقت داشته باشد.
- فشار کاری: حداکثر فشار مجاز قطعه باید با فشارهای طراحی سیستم سازگار باشد.
- دیتاشیت سازنده: در نهایت، مدل باید بر اساس جدول انتخاب و مشخصات فنی سازنده تأیید شود.
به همین دلیل، برای انتخاب دقیق بهتر است اطلاعاتی مانند نوع مبرد، ظرفیت سیستم، دمای تبخیر، دمای کندانس، مدل کمپرسور و سایز خط مکش در اختیار تأمین‌کننده یا کارشناس فنی قرار گیرد.
قیمت مایع‌شکن و عوامل مؤثر بر آن
قیمت مایع‌شکن یا آکومولاتور تبرید به یک عامل مشخص محدود نمی‌شود و بر اساس برند، مدل، حجم و ظرفیت، سایز اتصالات، فشار کاری، نوع مبرد، کشور سازنده و موجودی بازار تغییر می‌کند.
در مدل‌های مختلف، حتی با یکسان بودن کاربرد کلی، تفاوت در حجم، اتصالات و مشخصات فنی می‌تواند باعث اختلاف قیمت شود. همچنین قیمت قطعات وارداتی تحت تأثیر موجودی، هزینه تأمین و شرایط بازار قرار دارد.
برای دریافت قیمت دقیق، بهتر است مدل موردنظر یا مشخصات فنی سیستم اعلام شود تا قیمت بر اساس مدل واقعی و موجودی روز بررسی شود.
برای استعلام قیمت مایع‌شکن و انتخاب مدل مناسب، مشخصات کمپرسور، نوع مبرد و سایز خط مکش را برای کارشناسان صنایع برودتی نوری ارسال کنید.
خرید مایع‌شکن و آکومولاتور از صنایع برودتی نوری
صنایع برودتی نوری در زمینه تأمین مایع‌شکن و آکومولاتور خط مکش برای سیستم‌های تبرید و سردخانه فعالیت می‌کند. انتخاب مدل مناسب این قطعه باید متناسب با مشخصات واقعی مدار انجام شود تا از نظر ظرفیت، نوع مبرد، فشار کاری و سایز اتصالات با سیستم مطابقت داشته باشد.
برای خرید، می‌توانید مشخصات کمپرسور، نوع مبرد، ظرفیت سیستم، دمای کاری و سایز خط مکش را در اختیار کارشناسان نوری قرار دهید. این اطلاعات برای بررسی مدل مناسب و ارائه پیشنهاد فنی مورد استفاده قرار می‌گیرند. پیش از خرید، امکان استعلام قیمت و بررسی مشخصات فنی مایع‌شکن وجود دارد تا محصول متناسب با نیاز پروژه انتخاب شود. قیمت نهایی نیز بر اساس برند، مدل، مشخصات فنی و موجودی روز تعیین می‌شود.
