سردخانه
- مصطفی احمدی
- زمان مطالعه: 8 دقیقه
سردخانه یک فضای عایق و مجهز به سیستم تبرید است که با کنترل دما، رطوبت و گردش هوا، شرایط مناسب برای نگهداری محصولات و مواد مختلف را فراهم میکند. در این سیستم، گرمای داخل اتاق سرد از طریق اواپراتور جذب و توسط سیکل تبرید به خارج از سردخانه منتقل میشود؛ بنابراین چیزی به نام «تولید سرما» به معنای ایجاد یک ماده سردکننده وجود ندارد، بلکه سیستم تبرید با انتقال گرما از داخل به خارج باعث کاهش دمای محیط میشود.
عملکرد سردخانه به همکاری چند جزء اصلی مانند اواپراتور، کمپرسور، کندانسور، شیر انبساط و مبرد وابسته است. مبرد در یک چرخه بسته بین این تجهیزات حرکت میکند و با تغییر فشار و حالت خود، گرمای موجود در فضای سردخانه را دریافت و در محیط بیرون دفع میکند. در ادامه این مقاله از صنایع برودتی نوری به بررسی بیشتر سردخانه و اهمیت آن میپردازیم.
برای ساخت سردخانه مشاوره رایگان بگیرید💙
مشخصات سردخانه موردنظرتان را در فرم زیر وارد کنید. کارشناسان ما اطلاعات شما را بررسی میکنند و برای بررسی ظرفیت، دمای موردنیاز و شرایط پروژه با شما تماس میگیرند. فرم را تکمیل کنید تا کارشناسان ما با شما تماس بگیرند.
سردخانه چیست؟
سردخانه فضایی عایقبندیشده است که با استفاده از تجهیزات تبرید، دما و در صورت نیاز رطوبت و گردش هوا را در محدوده مشخصی کنترل میکند. هدف اصلی سردخانه، ایجاد شرایط پایدار و قابلکنترل برای کاهش سرعت فساد، افت کیفیت یا تغییرات نامطلوب مواد و محصولات است.
از نظر فنی، سردخانه را میتوان یک محفظه حرارتی کنترلشده مجهز به سیستم تبرید دانست. دیوارهها، سقف و کف این فضا با عایق حرارتی مناسب ساخته میشوند تا ورود گرما از محیط بیرون کاهش پیدا کند و سیستم تبرید بتواند دمای موردنظر را با مصرف انرژی منطقی حفظ کند.
در یک سردخانه، سیستم تبرید وظیفه دارد گرمای واردشده به محفظه را از منابع مختلف جذب و به بیرون منتقل کند. این گرما میتواند از طریق دیوارهها، درِ سردخانه، محصول ورودی، افراد، تجهیزات روشنایی یا سایر منابع وارد محیط شود.
بنابراین عملکرد صحیح سردخانه فقط به دستگاه سرمایشی وابسته نیست؛ عایقکاری مناسب، آببندی درها، انتخاب صحیح تجهیزات و کنترل شرایط داخلی نیز در حفظ دما نقش دارند.
هدف اصلی سردخانه، کنترل شرایط محیطی برای حفظ کیفیت و افزایش مدت نگهداری محصول است. کاهش دما معمولاً سرعت بسیاری از واکنشهای شیمیایی و فعالیتهای زیستی را کاهش میدهد و به همین دلیل میتواند روند افت کیفیت محصولات را کندتر کند.
برای مثال، در نگهداری محصولات غذایی، کنترل صحیح شرایط محیطی میتواند به حفظ ویژگیهایی مانند تازگی، بافت، ظاهر و کیفیت محصول کمک کند. با این حال، تنها پایین آوردن دما کافی نیست و شرایط مناسب باید متناسب با نوع محصول تعیین شود.
به همین دلیل در طراحی و بهرهبرداری از سردخانه، علاوه بر دما، عواملی مانند رطوبت نسبی، گردش هوا، مدت نگهداری و میزان ورود و خروج محصول نیز اهمیت پیدا میکنند.
تفاوت اصلی سردخانه با یک فضای معمولی، قابلیت کنترل و حفظ پایدار شرایط محیطی است. در یک انبار معمولی، دمای داخل تا حد زیادی تحت تأثیر دمای محیط قرار میگیرد؛ اما سردخانه با عایق حرارتی و سیستم تبرید، شرایط داخلی را در محدوده تعیینشده نگه میدارد.
در فضای معمولی، گرمای محیط بهراحتی از طریق دیوارها، سقف، کف و بازشوها وارد میشود. در سردخانه، استفاده از عایق حرارتی و درزگیری مناسب، بار حرارتی را کاهش میدهد تا تجهیزات تبرید بتوانند دمای داخلی را کنترل کنند.
به بیان ساده، انبار فقط محل نگهداری محصول است، اما سردخانه یک محیط مهندسیشده برای کنترل شرایط نگهداری محسوب میشود.
دما، رطوبت و گردش هوا سه عامل مهم در ایجاد شرایط مناسب داخل سردخانه هستند. دما تعیین میکند سیستم تبرید تا چه محدودهای باید محیط را سرد نگه دارد، رطوبت بر وضعیت محصول و میزان کاهش یا افزایش رطوبت آن اثر میگذارد و گردش هوا به توزیع یکنواخت دما در فضای سردخانه کمک میکند.
اگر گردش هوا مناسب نباشد، ممکن است بین نقاط مختلف اتاق اختلاف دما ایجاد شود. از طرف دیگر، رطوبت نامناسب میتواند باعث خشکشدن برخی محصولات یا ایجاد شرایط نامطلوب روی سطح آنها شود.
بنابراین کنترل سردخانه فقط به نمایش یک عدد روی ترموستات محدود نمیشود؛ بلکه باید شرایط واقعی فضای نگهداری بهصورت مناسب کنترل شود.
کنترل شرایط محیطی باعث میشود محصول در محدوده مناسب نگهداری قرار داشته باشد و نوسانات نامطلوب کاهش پیدا کند. اگر دما یا سایر شرایط محیطی برای محصول مناسب نباشد، احتمال افت کیفیت، کاهش ماندگاری و افزایش ضایعات بیشتر میشود.
از طرف دیگر، نوسان مداوم دما میتواند عملکرد سیستم تبرید را تحت تأثیر قرار دهد و مصرف انرژی را افزایش دهد. به همین دلیل، هدف یک سیستم سردخانهای مناسب فقط «سرد کردن» نیست؛ بلکه حفظ پایدار شرایط تعیینشده با عملکرد قابلکنترل و مصرف انرژی مناسب است.

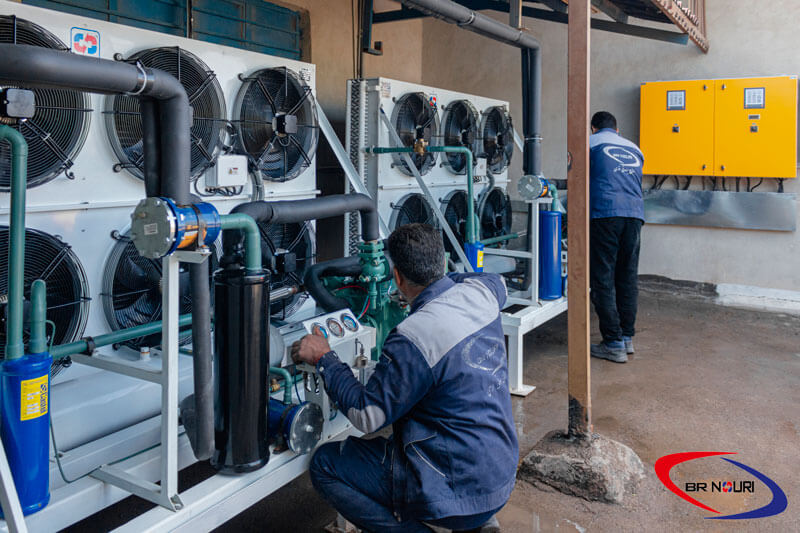

سردخانه چگونه کار میکند؟
سردخانه با استفاده از سیکل تبرید تراکمی، گرمای داخل اتاق را جذب و به محیط بیرون منتقل میکند. این فرآیند با عبور مبرد از اواپراتور، کمپرسور، کندانسور و شیر انبساط بهصورت یک چرخه پیوسته انجام میشود.
برای درک ساده عملکرد سردخانه، تصور کنید یک ماده سیال به نام مبرد دائماً در مدار سیستم حرکت میکند. این مبرد در قسمتهای مختلف مدار، فشار و دمای متفاوتی دارد و همین تغییر شرایط به آن اجازه میدهد در یک بخش گرما را جذب و در بخش دیگر آن را دفع کند.
جذب گرما از داخل سردخانه
اولین مرحله اصلی چرخه، جذب گرمای فضای سردخانه توسط مبرد در اواپراتور است. اواپراتور داخل اتاق سرد یا در مسیر هوای آن قرار دارد و مبرد کمفشار با دمای پایین وارد آن میشود.
هوای داخل سردخانه توسط فن از روی کویل اواپراتور عبور میکند. چون دمای مبرد داخل اواپراتور پایینتر از هوای سردخانه است، گرمای هوا به مبرد منتقل میشود.
نکته مهم این است که اواپراتور سرما را به داخل سردخانه تزریق نمیکند؛ بلکه گرما را از هوای داخل میگیرد. کاهش گرمای موجود در فضا همان چیزی است که باعث پایین آمدن دمای سردخانه میشود.
عملکرد اواپراتور
اواپراتور سردخانه بخشی از سیستم تبرید است که وظیفه اصلی آن جذب گرما از فضای سردخانه است. مبرد در داخل لولهها و سطوح تبادل حرارت اواپراتور جریان دارد و با دریافت گرما، تغییر حالت میدهد.
در سیکل تبرید تراکمی، مبرد معمولاً در شرایطی وارد اواپراتور میشود که بتواند در دمای پایین تبخیر شود. گرمای محیط باعث تبخیر مبرد میشود و این فرآیند امکان جذب مقدار بیشتری از گرمای فضای سردخانه را فراهم میکند.
فن اواپراتور نیز با جابهجایی هوا، باعث میشود هوای داخل محفظه بهصورت مداوم از روی کویل عبور کند. در نتیجه، انتقال حرارت بهتر شده و دمای محیط یکنواختتر میشود. پس میتوان گفت:
اواپراتور = محل دریافت گرما از داخل سردخانه
فشردهسازی مبرد توسط کمپرسور
کمپرسور سردخانه مبرد کمفشار و گرمشده را دریافت و آن را به مبردی با فشار و دمای بالاتر تبدیل میکند. پس از عبور مبرد از اواپراتور، مبرد به شکل بخار وارد کمپرسور میشود.
کمپرسور با کاهش حجم مؤثر گاز و انجام کار مکانیکی روی آن، فشار مبرد را افزایش میدهد. افزایش فشار باعث افزایش دمای مبرد نیز میشود.
در این مرحله، مبرد آماده ورود به کندانسور است؛ زیرا برای دفع گرمای خود باید دمای آن از دمای محیط بیرون بالاتر باشد. کمپرسور را میتوان قلب سیکل تبرید در نظر گرفت، زیرا گردش مبرد در مدار را امکانپذیر میکند و شرایط فشاری لازم برای ادامه چرخه را به وجود میآورد.
دفع گرما در کندانسور
کندانسور گرمای مبرد را به محیط بیرون منتقل میکند و باعث تبدیل بخار پرفشار مبرد به مایع میشود. مبرد پس از خروج از کمپرسور، دمای بالایی دارد و وارد کندانسور میشود.
در کندانسور، هوا یا آب بهعنوان سیال خنککننده، گرمای مبرد را دریافت میکند. با کاهش دمای مبرد، بخار پرفشار بهتدریج به مایع تبدیل میشود.
نکته مهم این است که گرمایی که از داخل سردخانه گرفته شده، در این مرحله به محیط بیرون دفع میشود. این بخش یکی از مهمترین قسمتهای درک عملکرد سردخانه است؛ زیرا سیستم تبرید در واقع گرما را از یک محیط سردتر به محیط گرمتر منتقل میکند و برای انجام این کار به انرژی کمپرسور نیاز دارد.
کاهش فشار مبرد
شیر انبساط با کاهش فشار مبرد، شرایط لازم برای ورود آن به اواپراتور و جذب دوباره گرما را فراهم میکند. مبرد پس از خروج از کندانسور، بهصورت مایع پرفشار به سمت شیر انبساط حرکت میکند.
با عبور مبرد از مسیر محدودکننده شیر انبساط، فشار آن بهطور قابلتوجهی کاهش پیدا میکند. در نتیجه، دمای مبرد نیز پایین میآید و مبرد برای ورود مجدد به اواپراتور آماده میشود.
این مرحله بسیار مهم است، زیرا اگر کاهش فشار بهدرستی انجام نشود، مبرد شرایط مناسب برای تبخیر و جذب گرما در اواپراتور را نخواهد داشت.
تکرار چرخه تبرید
پس از کاهش فشار، مبرد دوباره وارد اواپراتور میشود و چرخه تبرید از ابتدا تکرار میشود. در این مرحله، مبرد سرد و کمفشار وارد اواپراتور شده و گرمای موجود در فضای سردخانه را جذب میکند.
سپس مبرد به کمپرسور میرود، فشار و دمای آن افزایش پیدا میکند، در کندانسور گرمای خود را به محیط بیرون میدهد و بعد از عبور از شیر انبساط، دوباره سرد و کمفشار میشود.
این چرخه تا زمانی ادامه پیدا میکند که دمای سردخانه به محدوده تنظیمشده برسد. پس از آن، سیستم کنترل دما میتواند با توجه به شرایط کاری، کمپرسور را متوقف یا دوباره وارد مدار کند تا دمای داخل در محدوده موردنظر حفظ شود. بنابراین، سرما در سردخانه از «تولید سرما» به وجود نمیآید؛ بلکه نتیجه انتقال مداوم گرما از فضای داخلی سردخانه به محیط بیرون است. اواپراتور گرما را میگیرد، کمپرسور شرایط فشار لازم را ایجاد میکند، کندانسور گرما را دفع میکند و شیر انبساط شرایط مبرد را برای شروع دوباره چرخه آماده میسازد. این فرآیند تا زمانی ادامه پیدا میکند که سیستم بتواند دمای موردنظر را در فضای سردخانه حفظ کند.
اجزای اصلی سردخانه
اجزای اصلی سردخانه شامل تجهیزات تبرید، محفظه عایق، تجهیزات برق و سیستمهای کنترل و ایمنی هستند که در کنار یکدیگر شرایط دمایی موردنظر را ایجاد و حفظ میکنند. هرکدام از این اجزا وظیفه مشخصی دارند و عملکرد صحیح کل سیستم به انتخاب و هماهنگی مناسب آنها وابسته است.
در یک سیستم سردخانهای، تجهیزات تبرید وظیفه انتقال گرما را بر عهده دارند، عایق حرارتی از ورود گرمای اضافی جلوگیری میکند و تجهیزات کنترلی، دما و عملکرد سیستم را پایش و مدیریت میکنند.
کمپرسور
کمپرسور سردخانه وظیفه فشردهسازی مبرد و ایجاد شرایط لازم برای گردش آن در سیکل تبرید را بر عهده دارد. مبرد پس از جذب گرما در اواپراتور بهصورت بخار کمفشار وارد کمپرسور میشود و پس از فشردهشدن، با فشار و دمای بالاتر به سمت کندانسور حرکت میکند.
ظرفیت کمپرسور باید متناسب با بار برودتی، شرایط کاری، دمای تبخیر و دمای محیط انتخاب شود. انتخاب نامتناسب کمپرسور میتواند باعث کاهش راندمان، افزایش مصرف انرژی یا ناتوانی سیستم در رسیدن به دمای موردنظر شود.
کندانسور
کندانسور سردخانه گرمای دریافتشده از فضای سردخانه را از مبرد گرفته و به محیط بیرون منتقل میکند. مبرد داغ و پرفشار پس از خروج از کمپرسور وارد کندانسور میشود و با دفع گرما، از حالت بخار به مایع تبدیل میشود.
کندانسورها میتوانند بر اساس روش دفع حرارت با هوا یا آب کار کنند. شرایط محیطی، دمای هوای بیرون و ظرفیت سیستم از عوامل مهم در عملکرد صحیح کندانسور هستند.
اواپراتور
اواپراتور سردخانه وظیفه جذب گرمای داخل سردخانه را بر عهده دارد و محل اصلی دریافت حرارت در سیکل تبرید است. مبرد کمفشار و سرد وارد اواپراتور میشود و با دریافت گرمای هوای داخل، تبخیر شده و به سمت کمپرسور حرکت میکند.
فنهای اواپراتور نیز با گردش هوا روی کویل، انتقال حرارت را افزایش میدهند و به یکنواختتر شدن دمای فضای سردخانه کمک میکنند.
شیر انبساط
شیر انبساط با کاهش فشار مبرد، شرایط لازم برای ورود آن به اواپراتور و جذب دوباره گرما را فراهم میکند. مبرد مایع و پرفشار پس از عبور از این قطعه به فشار پایینتری میرسد و برای تبخیر در اواپراتور آماده میشود.
کنترل صحیح جریان مبرد اهمیت زیادی دارد؛ زیرا مقدار بیش از حد یا کمتر از نیاز مبرد میتواند عملکرد سیستم تبرید را مختل کند.
مبرد
گاز مبرد سیالی است که در سیکل تبرید گرما را از داخل سردخانه دریافت و به محیط بیرون منتقل میکند. این ماده در بخشهای مختلف سیستم تحت تغییرات فشار و دما قرار میگیرد و بسته به شرایط کاری میتواند بین حالت مایع و بخار تغییر کند.
انتخاب مبرد به عواملی مانند نوع سیستم، دمای کاری، طراحی تجهیزات، الزامات فنی و مقررات مربوط به مبردها وابسته است. بنابراین نمیتوان یک مبرد مشخص را برای تمام سردخانهها مناسب دانست.
ساندویچ پانل و عایق حرارتی
ساندویچ پانل و عایق حرارتی از ورود گرمای محیط به داخل سردخانه جلوگیری میکنند و نقش مهمی در کاهش بار برودتی دارند. این بخش در واقع مرز حرارتی بین فضای کنترلشده داخل و محیط بیرون است.
هرچه انتقال حرارت از دیوارهها، سقف و کف بهتر کنترل شود، سیستم تبرید برای حفظ دمای داخلی انرژی کمتری نیاز خواهد داشت. علاوه بر جنس و ضخامت عایق، کیفیت اجرای اتصالات و جلوگیری از ایجاد پل حرارتی نیز اهمیت دارد.
بنابراین عایق سردخانه فقط برای «سرد نگه داشتن فضا» نیست؛ بلکه مستقیماً بر ظرفیت موردنیاز تجهیزات تبرید و مصرف انرژی سیستم تأثیر میگذارد.
درب سردخانه
درب سردخانه باید تا حد امکان از تبادل ناخواسته هوا و ورود گرما به محفظه جلوگیری کند. باز شدن درب باعث ورود هوای محیط به داخل و خروج بخشی از هوای سرد میشود و در نتیجه بار حرارتی سردخانه افزایش پیدا میکند.
آببندی مناسب، عایقکاری درب، سلامت لاستیک دور درب و نحوه استفاده از آن همگی در کاهش اتلاف انرژی مؤثر هستند. به همین دلیل درب سردخانه بخشی از سیستم کنترل شرایط محیطی محسوب میشود و صرفاً یک ورودی برای دسترسی به محصول نیست.
تابلو برق
تابلو برق سردخانه وظیفه توزیع، کنترل و حفاظت الکتریکی تجهیزات سردخانه را بر عهده دارد. تجهیزات اصلی مانند کمپرسور، فنها، تجهیزات کنترلی و سایر مصرفکنندهها از طریق مدارهای الکتریکی مناسب به سیستم متصل میشوند.
تابلو برق میتواند شامل تجهیزات حفاظتی و کنترلی مختلفی باشد که از تجهیزات در برابر شرایطی مانند اضافهبار، اتصال کوتاه یا برخی خطاهای الکتریکی محافظت میکنند.
طراحی صحیح تابلو برق باید متناسب با توان تجهیزات، نوع سیستم و الزامات ایمنی انجام شود.
ظرفیت سردخانه چگونه تعیین میشود؟
ظرفیت سردخانه فقط بر اساس متراژ یا وزن محصول تعیین نمیشود، بلکه حجم مفید، نحوه چیدمان، فضای لازم برای گردش هوا و شرایط محصول نیز باید در نظر گرفته شود. ظرفیت مناسب زمانی به دست میآید که فضای موردنیاز برای نگهداری محصول با الزامات عملکرد صحیح سیستم هماهنگ باشد.
ظرفیت بر اساس حجم
در روش حجمی، ظرفیت اولیه سردخانه بر اساس فضای موردنیاز برای قرارگیری محصول و تجهیزات تعیین میشود. ابعاد داخلی سردخانه، ارتفاع مفید و نحوه چیدمان کالا در این محاسبه اهمیت دارند. البته تمام حجم داخلی سردخانه قابل استفاده برای قرار دادن محصول نیست؛ زیرا باید برای گردش هوا، دسترسی و فاصله مناسب از تجهیزات و سطوح داخلی فضا در نظر گرفته شود.
ظرفیت بر اساس وزن محصول
ظرفیت وزنی بر اساس مقدار محصولی تعیین میشود که قرار است در یک زمان مشخص داخل سردخانه نگهداری شود. برای مثال، پروژه ممکن است به فضایی برای نگهداری مقدار مشخصی محصول در هر دوره نیاز داشته باشد. با این حال، وزن محصول بهتنهایی برای تعیین ابعاد سردخانه کافی نیست؛ زیرا حجم اشغالشده توسط محصول و نوع بستهبندی نیز باید مشخص باشد.
فضای مفید سردخانه
فضای مفید سردخانه بخشی از حجم داخلی است که واقعاً برای قرارگیری محصول قابل استفاده است. بخشی از فضای داخلی باید برای اواپراتور، مسیر حرکت هوا، فاصله از دیوارها و سقف و همچنین دسترسی مناسب به محصول آزاد باقی بماند.
به همین دلیل اگر تمام حجم هندسی اتاق با محصول پر شود، الزاماً به معنی استفاده بهینه از ظرفیت سردخانه نیست.
فضای مورد نیاز برای گردش هوا
برای عملکرد صحیح سردخانه باید فضای کافی برای عبور و گردش هوا در اطراف محصولات باقی بماند. قرار دادن بستهها یا پالتها بدون رعایت مسیر جریان هوا میتواند باعث ایجاد نقاط گرم و کاهش یکنواختی دما شود. بنابراین طراحی چیدمان باید همزمان دو هدف را تأمین کند: استفاده مناسب از فضای سردخانه و ایجاد مسیر کافی برای گردش هوا.
تأثیر نوع بستهبندی
نوع بستهبندی میتواند بر حجم اشغالشده، نحوه چیدمان و انتقال حرارت محصول تأثیر بگذارد. محصولات بستهبندیشده ممکن است فضای بیشتری نسبت به محصول فلهای اشغال کنند و جنس و ساختار بسته نیز میتواند بر سرعت انتقال گرما اثر داشته باشد.
بنابراین هنگام تعیین ظرفیت، فقط وزن محصول کافی نیست و باید مشخصات واقعی بستهبندی و نحوه قرارگیری آن در سردخانه نیز بررسی شود.
تأثیر دمای ورود محصول
دمای ورود محصول بیشتر از آنکه ظرفیت حجمی سردخانه را تعیین کند، بر بار برودتی و توان موردنیاز سیستم تأثیر میگذارد. هرچه محصول با دمای بالاتری وارد شود، سیستم باید گرمای بیشتری از آن خارج کند.
به همین دلیل دو سردخانه با حجم و مقدار محصول مشابه ممکن است به دلیل تفاوت در شرایط ورود محصول، به سیستم تبرید با ظرفیت متفاوتی نیاز داشته باشند.
مهمترین پارامترهای عملکرد سردخانه
مهمترین پارامترهای عملکرد سردخانه شامل دما، رطوبت نسبی، گردش هوا، بار برودتی، مدت زمان نگهداری و دمای محصول هنگام ورود هستند. این عوامل باید در کنار یکدیگر بررسی شوند؛ زیرا تغییر هرکدام میتواند بر عملکرد سیستم تبرید و شرایط نگهداری محصول تأثیر بگذارد.
دما
دما مهمترین پارامتر کنترلی سردخانه است و باید متناسب با نیاز محصول در یک محدوده مشخص حفظ شود. فقط رسیدن به یک دمای پایین کافی نیست؛ مهم این است که دما در طول دوره نگهداری پایدار و قابلکنترل باشد.
دمای موردنیاز به نوع محصول، شرایط نگهداری و مدت زمان نگهداری وابسته است. همچنین دمای هوای سردخانه الزاماً با دمای خود محصول در تمام لحظات یکسان نیست.
رطوبت نسبی
رطوبت نسبی میزان بخار آب موجود در هوای سردخانه نسبت به حداکثر رطوبت قابل نگهداری در همان دما را نشان میدهد. کنترل رطوبت برای محصولاتی که نسبت به از دست دادن یا جذب رطوبت حساس هستند اهمیت زیادی دارد.
رطوبت نامناسب میتواند باعث خشکشدن سطح برخی محصولات، کاهش وزن یا ایجاد شرایط نامطلوب برای کیفیت محصول شود. بنابراین تنظیم دما بدون توجه به رطوبت، همیشه برای ایجاد شرایط نگهداری مناسب کافی نیست.
گردش هوا
گردش مناسب هوا باعث توزیع یکنواختتر دما در فضای سردخانه میشود. هوای سرد باید به شکلی در محفظه حرکت کند که نقاط مختلف سردخانه اختلاف دمای زیادی با یکدیگر نداشته باشند.
چیدمان محصول، فاصله از اواپراتور، فاصله بین بستهها و مسیر حرکت هوا همگی بر عملکرد گردش هوا اثر دارند. مسدود شدن مسیر هوا میتواند باعث ایجاد نقاط گرم و کاهش یکنواختی دما شود.
بار برودتی
بار برودتی مقدار گرمایی است که سیستم تبرید باید از سردخانه دفع کند تا دمای موردنظر حفظ یا ایجاد شود. این بار فقط از دیوارههای سردخانه ایجاد نمیشود و عوامل مختلفی مانند محصول، باز شدن درب، روشنایی، افراد و نفوذ هوا در آن نقش دارند.
تعیین صحیح بار برودتی یکی از مهمترین مراحل در انتخاب ظرفیت تجهیزات تبرید است؛ زیرا تجهیزات بیشازحد کوچک نمیتوانند نیاز سردخانه را بهخوبی تأمین کنند و انتخاب بیشازحد بزرگ نیز میتواند از نظر هزینه و بهرهبرداری بهینه نباشد.
مدت زمان نگهداری
مدت زمان نگهداری مشخص میکند محصول چه مدت باید در شرایط کنترلشده باقی بماند و یکی از عوامل مهم در تعیین شرایط عملکرد سردخانه است. محصولی که قرار است برای مدت طولانی نگهداری شود، ممکن است به کنترل دقیقتر شرایط محیطی نیاز داشته باشد.
مدت نگهداری باید در کنار دما، رطوبت و ویژگیهای خود محصول بررسی شود و نمیتوان آن را بهصورت مستقل از سایر پارامترها تعیین کرد.
بار برودتی سردخانه چیست؟
بار برودتی سردخانه مجموع گرمایی است که سیستم تبرید باید از فضای سردخانه دریافت و دفع کند تا دمای موردنظر ایجاد یا حفظ شود. این گرما از منابع مختلفی وارد محفظه میشود و ظرفیت سیستم تبرید باید بر اساس مجموع این بارها تعیین شود. بهصورت ساده، هر منبعی که باعث ورود گرما به سردخانه شود، بخشی از بار حرارتی سیستم را تشکیل میدهد.
بار حرارتی دیوارهها
بار حرارتی دیوارهها ناشی از انتقال گرما از محیط بیرون به داخل سردخانه از طریق دیواره، سقف و کف است. حتی با وجود عایق حرارتی، مقداری انتقال حرارت بین محیط بیرون و داخل اتفاق میافتد. ضریب انتقال حرارت عایق، ضخامت آن، اختلاف دمای داخل و خارج و مساحت سطوح از عوامل مؤثر بر این بار هستند.
بار محصول
بار محصول گرمایی است که هنگام ورود محصول به سردخانه برای کاهش دمای آن باید توسط سیستم تبرید دفع شود. این بار به دمای اولیه محصول، دمای هدف، جرم محصول و ویژگیهای حرارتی آن وابسته است. در بسیاری از پروژهها، بار محصول میتواند سهم قابلتوجهی از بار برودتی را تشکیل دهد؛ بهخصوص زمانی که محصول با اختلاف دمای زیادی نسبت به دمای نگهداری وارد سردخانه میشود.
بار تجهیزات
تجهیزاتی که در داخل سردخانه کار میکنند میتوانند گرما تولید کرده و بار برودتی را افزایش دهند. موتور فنها، برخی تجهیزات جابهجایی و سایر دستگاههای فعال داخل محفظه نمونههایی از منابع تولید گرما هستند. هرچه توان تجهیزات و مدت کارکرد آنها بیشتر باشد، سهم آنها در بار حرارتی نیز بیشتر خواهد شد.
دمای سردخانه چگونه تعیین میشود؟
دمای سردخانه باید بر اساس نیاز واقعی محصول و مجموعهای از عوامل محیطی و عملیاتی تعیین شود، نه صرفاً بر اساس یک عدد ثابت. نوع محصول، دمای اولیه، مدت نگهداری، رطوبت موردنیاز، شرایط محیطی و گردش هوا همگی در انتخاب دمای مناسب نقش دارند.
نوع محصول
نوع محصول مهمترین عامل در تعیین دمای مناسب نگهداری است. محصولات مختلف واکنش یکسانی نسبت به دما ندارند و ممکن است دمای نامناسب باعث افت کیفیت یا آسیب به محصول شود. به همین دلیل قبل از تنظیم دمای سردخانه باید مشخص شود محصول چه شرایط دمایی برای نگهداری مناسب نیاز دارد.
دمای اولیه محصول
دمای اولیه محصول مشخص میکند سیستم هنگام ورود محصول چه مقدار گرما باید از آن خارج کند. اگر محصول با دمای بالاتر وارد شود، بار حرارتی افزایش پیدا میکند و رسیدن آن به دمای هدف نیز زمان بیشتری نیاز خواهد داشت. این موضوع در طراحی سیستم و برنامهریزی ورود محصول اهمیت ویژهای دارد.
مدت نگهداری
مدت نگهداری بر محدوده دمایی موردنیاز محصول و میزان ثبات شرایط سردخانه تأثیر میگذارد. هرچه دوره نگهداری طولانیتر باشد، حفظ شرایط پایدار و جلوگیری از نوسانهای نامطلوب اهمیت بیشتری پیدا میکند.
رطوبت مورد نیاز
رطوبت موردنیاز محصول باید همراه با دمای نگهداری بررسی شود، زیرا کاهش یا افزایش بیشازحد رطوبت میتواند بر کیفیت محصول اثر بگذارد. به همین دلیل تنظیم دما بدون در نظر گرفتن رطوبت، همیشه نتیجه مطلوبی ایجاد نمیکند.
شرایط محیطی
دمای محیط بیرون و شرایط اقلیمی بر عملکرد سیستم تبرید و توانایی آن برای حفظ دمای داخلی اثر میگذارند. هرچه اختلاف دمای محیط بیرون با شرایط داخل بیشتر باشد، انتقال حرارت و در نتیجه نیاز سیستم به دفع گرما افزایش پیدا میکند. عواملی مانند دمای محیط، تابش خورشید، شرایط محل نصب تجهیزات و دفعات باز شدن درب باید در طراحی و بهرهبرداری مورد توجه قرار گیرند.
سیستم تبرید سردخانه
سیستم تبرید قلب عملکرد یک سردخانه است و با استفاده از سیکل تبرید تراکمی، گرما را از فضای داخلی گرفته و به محیط بیرون منتقل میکند. برای ارزیابی تخصصی عملکرد این سیستم، فقط بررسی دمای سردخانه کافی نیست و باید فشارها و دماهای کاری مدار تبرید نیز بررسی شوند.
سیکل تراکمی تبرید
سیکل تراکمی تبرید از چهار مرحله اصلی تشکیل میشود: تبخیر، تراکم، تقطیر و انبساط. در این چرخه، مبرد در بخشهای مختلف مدار بین حالتهای مایع و بخار تغییر میکند و انرژی گرمایی را از داخل سردخانه به بیرون منتقل میکند. در اواپراتور، مبرد گرمای داخل سردخانه را جذب میکند؛ در کمپرسور فشرده میشود؛ در کندانسور گرمای خود را به محیط میدهد و سپس پس از کاهش فشار، دوباره وارد اواپراتور میشود.
مبرد در سیستم تبرید
مبرد سیالی است که وظیفه انتقال گرما در سیکل تبرید را بر عهده دارد. این سیال با تغییر فشار و دما در قسمتهای مختلف سیستم، امکان جذب گرما در اواپراتور و دفع آن در کندانسور را فراهم میکند. انتخاب مبرد باید با کمپرسور، تجهیزات مدار، دمای کاری و الزامات فنی سیستم سازگار باشد. بنابراین نوع مبرد را نمیتوان جدا از طراحی کلی سیستم تبرید انتخاب کرد.
فشار مکش و دهش
فشار مکش فشاری است که مبرد در سمت ورودی کمپرسور دارد و فشار دهش فشاری است که مبرد پس از تراکم در سمت خروجی کمپرسور دارد. این دو فشار از مهمترین شاخصهای بررسی وضعیت کاری سیستم تبرید هستند. فشار مکش بیشتر با شرایط اواپراتور و دمای تبخیر ارتباط دارد، در حالی که فشار دهش تحت تأثیر عواملی مانند دمای تقطیر و شرایط کندانسور قرار میگیرد. تفسیر فشارها باید همراه با دمای محیط، نوع مبرد، شرایط بار و دماهای کاری انجام شود؛ بنابراین یک عدد فشار بهتنهایی نمیتواند سلامت سیستم را مشخص کند.
دمای تبخیر
دمای تبخیر دمایی است که مبرد در فشار کاری اواپراتور در آن تبخیر میشود. این دما با دمای هوای داخل سردخانه یکسان نیست و معمولاً برای انتقال گرما باید از دمای هوای محفظه پایینتر باشد. اختلاف مناسب بین دمای هوای سردخانه و دمای تبخیر برای عملکرد صحیح اواپراتور و انتقال حرارت اهمیت دارد.
دمای تقطیر
دمای تقطیر دمایی است که مبرد در فشار سمت بالای سیستم در آن از بخار به مایع تبدیل میشود. این فرآیند در کندانسور و با دفع گرمای مبرد به محیط انجام میشود. هرچه شرایط محیطی یا عملکرد کندانسور باعث افزایش دمای تقطیر شود، کمپرسور معمولاً باید در برابر فشار بالاتری کار کند که میتواند بر مصرف انرژی و راندمان سیستم اثر بگذارد.
سوپرهیت
سوپرهیت مقدار افزایش دمای بخار مبرد بالاتر از دمای اشباع آن در همان فشار است. این پارامتر نشان میدهد بخار مبرد در خروجی اواپراتور یا ورودی کمپرسور چه مقدار از حالت اشباع فاصله گرفته است. کنترل سوپرهیت اهمیت زیادی دارد؛ زیرا ورود مایع به کمپرسور میتواند به آن آسیب بزند، در حالی که سوپرهیت بیشازحد نیز میتواند نشاندهنده شرایط نامناسب تغذیه اواپراتور یا کاهش بهرهوری انتقال حرارت باشد.
سابکول
سابکول مقدار کاهش دمای مایع مبرد پایینتر از دمای اشباع آن در همان فشار است. این پارامتر معمولاً در بخش مایع مدار و پیش از شیر انبساط بررسی میشود. وجود سابکول مناسب کمک میکند مبرد در مسیر مایع تا شیر انبساط بهصورت پایدارتر در حالت مایع باقی بماند. مقدار مناسب آن به طراحی سیستم، نوع مبرد و شرایط کاری وابسته است.
مشکلات رایج سردخانه
مشکلات سردخانه معمولاً از یک عامل واحد ناشی نمیشوند و برای تشخیص صحیح باید شرایط حرارتی، تجهیزات تبرید، جریان هوا و کنترل سیستم همزمان بررسی شوند.
چرا سردخانه سرد نمیشود؟
سرد نشدن سردخانه میتواند به دلایلی مانند افزایش بار حرارتی، اختلال در سیستم تبرید، گردش هوای نامناسب، مشکل در کنترلر یا ایراد در آببندی محفظه مربوط باشد.
برای تشخیص، باید ابتدا مشخص شود آیا کمپرسور و اواپراتور بهدرستی کار میکنند، دمای واقعی چقدر است و فشارها و شرایط کاری مدار در چه وضعیتی قرار دارند.
چرا کمپرسور یکسره کار میکند؟
کارکرد مداوم کمپرسور معمولاً نشان میدهد سیستم برای رسیدن یا حفظ دمای تنظیمشده با بار حرارتی یا مشکل عملکردی مواجه است.
عایق ضعیف، باز ماندن درب، بار محصول زیاد، کثیف بودن کندانسور، مشکل در اواپراتور یا تنظیمات نامناسب کنترلر از جمله مواردی هستند که باید بررسی شوند.
چرا دمای سردخانه نوسان دارد؟
نوسان دما میتواند ناشی از کنترل نامناسب، محل نامناسب سنسور، تغییر زیاد بار حرارتی، گردش هوای نامناسب یا عملکرد ناپایدار سیستم تبرید باشد.
برای تشخیص باید مشخص شود نوسان مربوط به کل فضای سردخانه است یا فقط در یک نقطه اتفاق میافتد.
چرا اواپراتور برفک میزند؟
برفک اواپراتور زمانی مشکلساز میشود که میزان آن غیرعادی باشد و سطح تبادل حرارت یا جریان هوا را مختل کند.
علت میتواند به شرایط رطوبتی، گردش هوا، سیستم دیفراست، شرایط تغذیه مبرد یا تنظیمات سیستم مربوط باشد؛ بنابراین صرف مشاهده برفک به معنی کمبود مبرد نیست.
چرا مصرف برق افزایش پیدا کرده است؟
افزایش مصرف برق معمولاً نتیجه افزایش بار حرارتی، کاهش راندمان تجهیزات یا افزایش زمان کارکرد سیستم است.
کثیف بودن کندانسور، عایق ضعیف، باز شدن مکرر درب، دمای بالای محیط، چیدمان نامناسب محصول و تنظیمات نادرست سیستم از مواردی هستند که باید بررسی شوند.
چرا دمای سردخانه به مقدار تنظیمشده نمیرسد؟
نرسیدن دما به مقدار تنظیمشده میتواند نشاندهنده کمبود ظرفیت مؤثر سیستم یا وجود یک مشکل در مدار تبرید، عایقبندی، گردش هوا یا کنترل دما باشد.
برای تشخیص دقیق باید ابتدا دمای واقعی، دمای محصول، شرایط بار، عملکرد اواپراتور و کندانسور و فشارهای کاری بررسی شوند.
نگهداری صحیح سردخانه
نگهداری منظم سردخانه باعث حفظ ظرفیت سرمایشی، کاهش خرابی، کنترل مصرف انرژی و افزایش عمر تجهیزات میشود. سرویس دورهای همچنین امکان شناسایی مشکلات کوچک را قبل از تبدیل شدن به خرابیهای پرهزینه فراهم میکند.
سرویس کمپرسور
کمپرسور باید از نظر عملکرد، صدا، لرزش، دمای کاری، اتصالات و شرایط روغن در صورت وجود سیستم روغنکاری قابل سرویس بررسی شود. تغییرات غیرعادی در عملکرد کمپرسور میتواند نشانه وجود مشکل در بخش دیگری از مدار تبرید نیز باشد.
تمیز کردن کندانسور
تمیز بودن کندانسور برای دفع مؤثر گرمای مبرد ضروری است. تجمع گردوغبار و آلودگی روی سطح کندانسور جریان هوا و انتقال حرارت را کاهش داده و میتواند باعث افزایش فشار دهش و مصرف انرژی شود.
بررسی اواپراتور
اواپراتور باید از نظر تمیزی کویل، وضعیت فنها، گردش هوا و تشکیل غیرعادی برفک بررسی شود. وجود برفک یا یخزدگی غیرطبیعی میتواند انتقال حرارت را کاهش دهد و عملکرد سیستم را مختل کند.
کنترل مبرد
سطح یا مقدار مبرد باید بر اساس روش فنی مناسب و شرایط کاری سیستم بررسی شود، نه صرفاً با مشاهده یک فشار. کمبود یا شارژ بیشازحد مبرد میتواند عملکرد مدار تبرید را تغییر دهد.
بررسی نشتی نیز بخش مهمی از کنترل مدار مبرد است؛ زیرا کاهش تدریجی شارژ مبرد میتواند باعث افت ظرفیت سرمایشی شود.
بررسی درب و عایق
درب، لاستیکها، اتصالات پانل و وضعیت عایق باید برای شناسایی نشتی هوا و انتقال حرارت اضافی بررسی شوند. خرابی آببندی درب یا ایجاد درز در اتصالات میتواند بار حرارتی سردخانه را افزایش دهد.
کنترل دمای واقعی
دمای واقعی سردخانه باید با یک روش اندازهگیری معتبر بررسی و با مقدار نمایشدادهشده توسط کنترلر مقایسه شود. اختلاف بین مقدار واقعی و مقدار نمایشگر میتواند ناشی از محل نصب سنسور، خطای سنسور یا مشکلات کنترلی باشد.
بررسی تابلو برق
تابلو برق باید از نظر اتصالات، تجهیزات حفاظتی، آثار حرارت، عملکرد کنتاکتورها و وضعیت سیمکشی بررسی شود. هرگونه تغییر رنگ، بوی سوختگی، صدای غیرعادی یا گرمشدن غیرطبیعی باید جدی گرفته شود و بررسی آن توسط فرد متخصص انجام شود.
سرویس دورهای
سرویس دورهای باید بر اساس نوع سیستم، شرایط کاری و میزان استفاده برنامهریزی شود. هدف سرویس فقط تعمیر خرابی نیست؛ بلکه شناسایی زودهنگام مشکلات، حفظ راندمان و جلوگیری از توقف ناگهانی سیستم است.
مصرف انرژی سردخانه به چه عواملی بستگی دارد؟
مصرف انرژی سردخانه نتیجه عملکرد همزمان تجهیزات تبرید، شرایط محیطی، میزان بار حرارتی و نحوه بهرهبرداری از محفظه است. بنابراین نمیتوان مصرف برق را فقط بر اساس توان کمپرسور تعیین کرد.
- توان کمپرسور: کمپرسور یکی از اصلیترین مصرفکنندههای برق در سیستم تبرید است، اما توان نامی آن بهتنهایی مصرف واقعی سیستم را مشخص نمیکند.
- راندمان سیستم: هرچه سیستم تبرید بتواند با انرژی کمتر مقدار مشخصی گرما را دفع کند، بهرهوری آن بیشتر خواهد بود.
- دمای محیط: افزایش دمای محیط میتواند دفع گرما در کندانسور را دشوارتر کرده و فشار کاری سیستم را افزایش دهد.
- کیفیت عایق: عایق ضعیف باعث ورود گرمای بیشتر و افزایش زمان کارکرد تجهیزات میشود.
- دفعات باز شدن درب: ورود هوای گرم و مرطوب هنگام باز شدن درب بار حرارتی را افزایش میدهد.
- مقدار محصول: هرچه مقدار محصول ورودی بیشتر یا دمای آن بالاتر باشد، انرژی بیشتری برای رساندن آن به شرایط موردنظر نیاز است.
- نحوه چیدمان محصول: چیدمان نامناسب میتواند مسیر گردش هوا را محدود و انتقال حرارت را دشوار کند.
- تنظیمات سیستم تبرید: تنظیم نادرست کنترلر، فشارها، سوپرهیت یا سایر پارامترهای کاری میتواند باعث کاهش راندمان شود.
- سرویس و نگهداری: کثیف بودن کندانسور، مشکلات اواپراتور یا نقص در سایر اجزا میتواند باعث افزایش زمان کارکرد و مصرف انرژی شود.
در نتیجه، کاهش مصرف برق سردخانه فقط با کاهش زمان کار کمپرسور اتفاق نمیافتد؛ بلکه باید علت افزایش بار حرارتی یا کاهش راندمان سیستم شناسایی و اصلاح شود.
اجزای اصلی سردخانه شامل کمپرسور، کندانسور، اواپراتور، شیر انبساط، مبرد، ساندویچ پانل و عایق حرارتی، درب سردخانه، تابلو برق و تجهیزات کنترل دما است. هر یک از این اجزا وظیفه مشخصی در ایجاد و حفظ دمای موردنظر دارند. کمپرسور و تجهیزات سیکل تبرید وظیفه انتقال و دفع گرما را بر عهده دارند و عایقبندی نیز مانع ورود گرمای محیط به داخل سردخانه میشود.
سیکل تبرید سردخانه با جذب گرمای داخل سردخانه و انتقال آن به محیط بیرون باعث کاهش دمای فضای داخلی میشود. در این چرخه، مبرد در اواپراتور گرمای محیط را جذب میکند، سپس کمپرسور آن را فشرده کرده و به کندانسور میفرستد. کندانسور گرما را دفع میکند و مبرد پس از عبور از شیر انبساط، با کاهش فشار و دما دوباره وارد اواپراتور میشود. این چرخه بهصورت مداوم تکرار میشود.
دمای مناسب سردخانه بر اساس نوع محصول، دمای اولیه محصول، مدت زمان نگهداری، رطوبت موردنیاز و شرایط نگهداری تعیین میشود. هر محصول محدوده دمایی مشخصی برای حفظ کیفیت خود دارد و انتخاب دمای نامناسب میتواند باعث کاهش کیفیت، یخزدگی، افت رطوبت یا فساد محصول شود.
مصرف برق سردخانه عدد ثابتی ندارد و به عواملی مانند ظرفیت سیستم، توان کمپرسور، دمای تنظیمشده، دمای محیط، کیفیت عایقبندی، دفعات باز شدن درب، مقدار و دمای محصول و راندمان تجهیزات بستگی دارد. هرچه بار حرارتی و اختلاف دمای داخل و خارج بیشتر باشد، سیستم برای رسیدن و حفظ دمای مطلوب انرژی بیشتری مصرف میکند.
بهطور معمول، سردخانه باید بهصورت دورهای و حداقل سالانه سرویس کامل شود؛ اما تجهیزات پرتردد یا سردخانههایی که بهصورت مداوم کار میکنند ممکن است به بررسیهای کوتاهمدت و سرویسهای بیشتری نیاز داشته باشند. در سرویس دورهای، وضعیت کمپرسور، کندانسور، اواپراتور، فنها، مبرد، تابلو برق، کنترلر دما، عایقبندی و درزگیرهای درب بررسی میشود. تمیز نگه داشتن کندانسور و اواپراتور نیز باید در فواصل مناسب انجام شود.
