سردخانه زیر صفر
- مصطفی احمدی
- زمان مطالعه: 8 دقیقه
طراحی و ساخت سردخانه زیر صفر به عواملی مانند نوع محصول، ظرفیت موردنیاز، دمای نگهداری، میزان ورود و خروج محصول، ابعاد سردخانه و شرایط محل اجرا بستگی دارد. به همین دلیل، انتخاب تجهیزات تبرید و تعیین ظرفیت سرمایشی باید بر اساس محاسبه بار برودتی پروژه انجام شود، نه صرفاً بر اساس متراژ یا ظرفیت اسمی.
در این مقاله، با دمای مناسب، کاربردها، تجهیزات، عوامل مؤثر بر قیمت، مراحل طراحی و ساخت آشنا می‌شوید.
هزینه ساخت سردخانه زیر صفر
هزینه ساخت سردخانه به عوامل مختلفی مانند ظرفیت سردخانه، ابعاد سالن، دمای کاری، نوع تجهیزات، برند قطعات و شرایط محل نصب بستگی دارد. به همین دلیل نمی‌توان یک قیمت ثابت برای تمامی پروژه‌ها اعلام کرد و هر سردخانه باید بر اساس نیاز مشتری طراحی و قیمت‌گذاری شود.
به‌طور کلی، هرچه ظرفیت سردخانه بیشتر باشد، تجهیزات قدرتمندتری مانند کمپرسور، کندانسور و اواپراتور مورد نیاز است و هزینه اجرای پروژه افزایش پیدا می‌کند.
عوامل مؤثر بر قیمت سردخانه زیر صفر
ظرفیت و ابعاد سردخانه
مهم‌ترین عامل تعیین‌کننده قیمت، حجم داخلی سردخانه است. سردخانههای کوچک فروشگاهی یا کارگاهی هزینه پایین‌تری نسبت به سردخانههای صنعتی با ظرفیت چند صد تن دارند.
دمای مورد نیاز
دمای کاری سردخانه تأثیر مستقیمی بر انتخاب تجهیزات دارد. برای مثال سردخانه با دمای ۱۸- درجه معمولاً تجهیزات متفاوتی نسبت به سردخانههای انجماد عمیق با دمای ۳۰- یا ۴۰- درجه نیاز دارد.
تجهیزات برودتی
نوع و برند تجهیزات استفاده‌شده در قیمت نهایی تأثیر زیادی دارد. مهم‌ترین تجهیزات شامل:
- کمپرسور سردخانه
- کندانسور
- اواپراتور
- تابلو برق و سیستم کنترل
- شیرآلات و تجهیزات کنترلی
- سیستمهای ایمنی
نوع ساندویچ پانل و عایق‌بندی
در سردخانههای زیر صفر، کیفیت عایق‌بندی اهمیت بالایی دارد. استفاده از ساندویچ پانل استاندارد با ضخامت مناسب باعث کاهش اتلاف سرما، کاهش مصرف برق و افزایش راندمان سیستم میشود.
نوع سردخانه
هزینه ساخت بر اساس نوع پروژه متفاوت است:
- سردخانه زیر صفر ثابت
- سردخانه کانکسی زیر صفر
- سردخانه صنعتی
- سردخانه صادراتی
- سردخانه تونل انجماد
هرکدام نیازمند طراحی و تجهیزات متفاوتی هستند.
محل اجرای پروژه
فاصله محل پروژه، شرایط نصب، زیرساخت برق، فضای نصب تجهیزات و شرایط آب‌وهوایی منطقه نیز می‌تواند روی هزینه نهایی تأثیرگذار باشد.
برای دریافت قیمت دقیق سردخانه زیر صفر چه اطلاعاتی لازم است؟
برای محاسبه هزینه و ارائه پیش‌فاکتور، کارشناسان معمولاً به اطلاعات زیر نیاز دارند:
- نوع محصول قابل نگهداری
- ظرفیت مورد نیاز (تن یا حجم سردخانه)
- ابعاد فضای مورد نظر
- دمای کاری مورد نیاز
- شهر محل اجرا
- مدت زمان نگهداری محصول
- نوع سیستم برق و زیرساخت موجود
دریافت پیش‌فاکتور ساخت سردخانه زیر صفر
طراحی و اجرای سردخانه زیر صفر باید متناسب با نوع محصول و شرایط بهره‌برداری انجام شود. صنایع برودتی نوری با ارائه طراحی مهندسی، تأمین تجهیزات و اجرای کامل پروژه، آماده ارائه مشاوره و برآورد هزینه ساخت سردخانه زیر صفر برای کسب‌وکارهای مختلف است.
برای دریافت پیش‌فاکتور و مشاوره تخصصی ساخت سردخانه زیر صفر با کارشناسان ما تماس بگیرید.
محدوده دمایی سردخانه زیر صفر
دمای کاری سردخانه زیر صفر بسته به نوع محصول و شرایط نگهداری متفاوت است، اما معمولاً در محدوده ۱۸- تا ۴۰- درجه سانتیگراد طراحی میشود.
رایج‌ترین دماهای مورد استفاده:
- ۱۸- درجه سانتیگراد: مناسب نگهداری گوشت، مرغ، محصولات پروتئینی و مواد غذایی منجمد
- ۲۵- درجه سانتیگراد: مناسب ماهی، بستنی و محصولات حساس‌تر
- ۳۰- تا ۴۰- درجه سانتیگراد: برای نگهداری ویژه، انجماد عمیق و برخی کاربردهای صنعتی
انتخاب دمای مناسب به عواملی مانند نوع محصول، مدت زمان نگهداری، ظرفیت سردخانه و استانداردهای مورد نیاز بستگی دارد.
کاربرد سردخانه زیر صفر
سردخانههای زیر صفر در صنایع مختلف کاربرد دارند، از جمله:
- صنایع پروتئینی و کشتارگاه‌ها
- کارخانه‌های تولید مواد غذایی منجمد
- مراکز پخش و زنجیره‌های فروشگاهی
- شرکت‌های صادرات مواد غذایی
- صنایع دارویی و آزمایشگاهی
- سردخانههای نگهداری محصولات کشاورزی منجمد

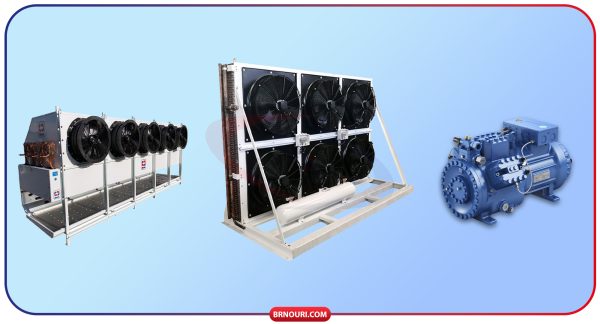

تجهیزات سردخانه زیر صفر
طراحی و عملکرد بهینه سردخانه زیر صفر بدون استفاده از تجهیزات مناسب و تخصصی ممکن نیست. هر یک از اجزای این سیستم باید با دقت و بر اساس نیازهای دمایی و ظرفیت مورد نظر انتخاب شود. در ادامه بیشتر با تجهیزات سردخانه زیر صفر آشنا خواهیم شد.
-
موتور سردخانه زیر صفر
-
کندانسور و اواپراتور
-
تابلو برق و سیستم کنترل
-
عایق‌بندی مناسب
-
درهای سردخانه‌ای مقاوم و آب‌بندی‌شده
نحوه عملکرد سردخانه زیر صفر
عملکرد سردخانه زیر صفر بر پایه سیکل تبرید تراکمی، عایق‌کاری مناسب و کنترل دقیق دما و رطوبت انجام میشود. هدف این سیستم، کاهش دمای فضای نگهداری به زیر صفر درجه سانتیگراد و حفظ آن در محدوده موردنیاز محصول است. در یک سردخانه زیر صفر، تجهیزات تبرید گرمای داخل اتاق را جذب و به خارج منتقل میکنند. هم‌زمان، عایق‌بندی دیواره‌ها و سقف مانع ورود گرمای محیط به داخل میشود و سیستم کنترل نیز دما و عملکرد تجهیزات را به‌صورت مداوم پایش می‌کند.سیکل تبرید در سردخانه زیر صفر
سیکل تبرید تراکمی از چهار بخش اصلی تشکیل میشود:- فشرده‌سازی: مبرد به‌صورت گاز وارد کمپرسور سردخانه میشود. کمپرسور مبرد را فشرده کرده و دما و فشار آن را افزایش می‌دهد.
- چگالش: مبرد داغ و پرفشار وارد کندانسور سردخانه میشود و با دفع گرما به محیط، از حالت گاز به مایع تبدیل میشود.
- انبساط: مبرد مایع از شیر انبساط عبور می‌کند. با کاهش ناگهانی فشار، دمای مبرد نیز کاهش پیدا می‌کند و برای ورود به اواپراتور آماده میشود.
- جذب گرما: مبرد سرد وارد اواپراتور سردخانه شده و گرمای هوای داخل سردخانه را جذب می‌کند. مبرد در این مرحله تبخیر شده و دوباره به کمپرسور بازمی‌گردد.
عایق‌بندی و جلوگیری از ورود گرما
در سردخانههای زیر صفر، عایق‌بندی اهمیت زیادی دارد؛ زیرا اختلاف دمای داخل و محیط می‌تواند باعث انتقال مداوم گرما به فضای سردخانه شود. دیواره‌ها، سقف و کف سردخانه معمولاً با ساندویچ‌پانل‌های مناسب سردخانه‌ای عایق میشوند. ضخامت و نوع عایق بر اساس دمای کاری، ابعاد سردخانه، شرایط اقلیمی و نوع کاربرد انتخاب میشود. عایق‌بندی مناسب علاوه بر کاهش اتلاف انرژی، باعث میشود سیستم تبرید با دفعات و زمان کارکرد کمتری به دمای موردنظر برسد.گردش یکنواخت هوا
فن‌های اواپراتور وظیفه گردش هوای سرد در فضای سردخانه را بر عهده دارند. طراحی صحیح مسیر گردش هوا باعث میشود دما در نقاط مختلف اتاق یکنواخت‌تر باشد. محل نصب اواپراتور، فاصله محصولات از دیواره‌ها و سقف، نحوه چیدمان کالا و مسیر جریان هوا همگی در عملکرد صحیح سیستم مؤثر هستند. در پروژه‌هایی که هدف اصلی انجماد سریع است، طراحی سیستم گردش هوا و انتخاب تجهیزات باید متناسب با فرآیند انجماد انجام شود.کنترل دما و رطوبت
سیستم کنترل سردخانه به کمک سنسورها، دمای فضای داخلی و وضعیت عملکرد تجهیزات را پایش می‌کند. در صورت افزایش یا کاهش دما نسبت به محدوده تنظیم‌شده، سیستم کنترل می‌تواند فرمان لازم را برای روشن یا خاموش شدن تجهیزات صادر کند. میزان رطوبت نیز بسته به نوع محصول و فرآیند نگهداری اهمیت دارد. در بسیاری از سردخانههای زیر صفر، کنترل رطوبت بیشتر از طریق انتخاب صحیح دمای تبخیر، طراحی اواپراتور، دفعات دیفراست و مدیریت ورود هوای مرطوب انجام میشود و الزاماً به سیستم مستقل رطوبت‌زدایی نیاز نیست.سیستم دیفراست
با کاهش دمای سطح اواپراتور، رطوبت موجود در هوای عبوری می‌تواند به‌صورت برفک روی کویل اواپراتور تجمع پیدا کند. افزایش برفک باعث کاهش انتقال حرارت و افت راندمان سیستم میشود. به همین دلیل، سردخانههای زیر صفر به سیستم دیفراست یا برفک‌زدایی مجهز میشوند. نوع و برنامه دیفراست با توجه به دمای کاری، نوع اواپراتور، رطوبت محیط و شرایط بهره‌برداری تعیین میشود.پایش و کنترل مداوم
کنترلر، سنسورهای دما و تجهیزات حفاظتی، وضعیت سردخانه را به‌صورت مداوم بررسی میکنند. در سیستمهای پیشرفته‌تر، اطلاعاتی مانند دمای داخل، وضعیت کمپرسور و هشدارهای عملکردی نیز قابل ثبت و پایش هستند. این سیستم‌ها به شناسایی سریع افزایش دما، خرابی تجهیزات یا سایر اختلالات کمک میکنند و میتوانند از آسیب به محصولات جلوگیری کنند.انواع سردخانه زیر صفر
سردخانههای زیر صفر را میتوان بر اساس نوع محصول، کاربرد، ابعاد و فرآیند سرمایش یا انجماد دسته‌بندی کرد. انتخاب نوع سردخانه به دمای موردنیاز، ظرفیت، مدت نگهداری و ویژگی‌های محصول بستگی دارد.انواع سردخانه زیر صفر بر اساس محصول
- سردخانه گوشت و طیور: برای نگهداری گوشت قرمز، مرغ و سایر فرآورده‌های پروتئینی منجمد استفاده میشود. طراحی این سردخانه باید متناسب با دمای نگهداری، ظرفیت محصول و شرایط بهداشتی انجام شود.
- سردخانه مواد غذایی منجمد: برای نگهداری محصولاتی مانند مواد غذایی منجمد، سبزیجات، سیب‌زمینی و سایر محصولات فرآوری‌شده کاربرد دارد.
- سردخانه ماهی و محصولات دریایی: برای نگهداری محصولات دریایی منجمد استفاده میشود و به دلیل شرایط خاص محصول، انتخاب دما، تجهیزات و متریال داخلی اهمیت ویژه‌ای دارد.
- سردخانه خرما: برای نگهداری طولانیمدت خرما در شرایط دمایی کنترل‌شده استفاده میشود. دمای مناسب باید بر اساس نوع خرما، شرایط محصول و مدت نگهداری تعیین شود.
- سردخانه دارو و محصولات حساس: برخی محصولات دارویی و زیستی به شرایط دمایی خاص نیاز دارند. طراحی این فضاها باید مطابق الزامات محصول و استانداردهای مربوطه انجام شود.
توجه: سردخانه نگهداری دارو و واکسن الزاماً یک سردخانه زیر صفر نیست و محدوده دمایی آن باید بر اساس مشخصات سازنده و الزامات نگهداری همان محصول تعیین شود.
انواع سردخانه زیر صفر بر اساس طراحی و کاربرد
| نوع سردخانه | مقیاس معمول | کاربرد اصلی | ویژگی مهم |
|---|---|---|---|
| سردخانه زیر صفر اتاقی | کوچک تا متوسط | فروشگاه‌ها، رستوران‌ها و واحدهای تجاری | مناسب برای ظرفیت‌های محدود |
| سردخانه صنعتی زیر صفر | متوسط تا بزرگ | کارخانه‌ها و مراکز توزیع | ظرفیت بالا و کارکرد مداوم |
| فریزر یا سردخانه قابل‌حمل | کوچک تا متوسط | حمل و نگهداری موقت محصولات | قابلیت جابه‌جایی |
| تونل انجماد | متوسط تا بزرگ | انجماد سریع و صنعتی | سرعت بالای کاهش دمای محصول |
| سردخانه IQF | متوسط تا صنعتی | صنایع غذایی | انجماد سریع و انفرادی محصولات |
| اتاق عمل‌آوری گوشت | متوسط | فرآوری و عمل‌آوری محصولات گوشتی | کنترل هم‌زمان دما و رطوبت |
سردخانه فوق‌کم‌دما
سردخانههای فوق‌کم‌دما برای کاربردهایی طراحی میشوند که به دماهای بسیار پایین نیاز دارند. این سیستم‌ها با سردخانههای معمول مواد غذایی متفاوت هستند و تجهیزات تبرید، عایق‌بندی و سیستم کنترل آنها باید متناسب با دمای کاری انتخاب شود. در برخی کاربردهای تحقیقاتی و زیست‌فناوری، تجهیزات فوق‌کم‌دما میتوانند به دماهای بسیار پایین مانند ۸۰- درجه سانتیگراد برسند؛ اما این محدوده دمایی را نباید به‌عنوان مشخصه عمومی سردخانههای زیر صفر در نظر گرفت.تفاوت سردخانه زیر صفر و بالای صفر
تفاوت اصلی این دو نوع سردخانه در محدوده دمای کاری و هدف استفاده از آنها است. سردخانه زیر صفر برای محصولاتی استفاده میشود که به نگهداری در دمای زیر صفر یا حالت منجمد نیاز دارند، در حالی که سردخانه بالای صفر برای محصولاتی طراحی میشود که باید در دمای بالاتر از نقطه انجماد نگهداری شوند.| ویژگی | سردخانه زیر صفر | سردخانه بالای صفر |
|---|---|---|
| محدوده دمایی | معمولاً کمتر از ۰°C و متناسب با نوع محصول | معمولاً بالاتر از ۰°C و متناسب با محصول |
| کاربرد | گوشت، مرغ، ماهی، محصولات منجمد و سایر کالاهای نیازمند دمای زیر صفر | میوه، سبزیجات، لبنیات، گل و سایر محصولات نیازمند سرمایش بدون انجماد |
| هدف | انجماد یا نگهداری محصول منجمد | کاهش سرعت فساد و حفظ کیفیت محصول بدون انجماد |
| تجهیزات تبرید | متناسب با دمای تبخیر پایینتر و بار برودتی پروژه | متناسب با دمای کاری بالاتر |
| عایق‌بندی | نیازمند طراحی مناسب برای اختلاف دمای بیشتر | متناسب با شرایط دمایی و محیط پروژه |
| دیفراست | اهمیت بیشتر به دلیل تشکیل برفک روی اواپراتور | بسته به شرایط کاری و نوع اواپراتور |
| مصرف انرژی | معمولاً بیشتر، به دلیل دمای کاری پایینتر | معمولاً کمتر، بسته به شرایط پروژه |
هزینه ساخت سردخانه بر اساس تناژ
جهت مطالعه بیشتر هزینه احداث سردخانه بر اساس ابعاد و تناژ صفحه های زیر را مطالعه کنید.
سوالات متداول
۱. سردخانههای زیر صفر چه کاربردهایی دارند؟
برای نگهداری طولانیمدت مواد غذایی فاسدشدنی، داروها، واکسنها و مواد حساس به دما و نیازمند به شرایط انجماد کاربرد دارند.
۲. سردخانههای زیر صفر چگونه از فساد مواد غذایی جلوگیری میکنند؟
با حفظ دمای پایین و جلوگیری از رشد میکروارگانیسمها، فعالیت آنزیمها و میکروبها را کند میکنند و فساد مواد غذایی را به تعویق میاندازند.
۳. چه صنایعی بیشتر به سردخانههای زیر صفر نیاز دارند؟
صنایع دارویی، غذایی، بیوتکنولوژی و صنایع شیمیایی تخصصی به دلیل نیاز به نگهداری مواد حساس و باارزش بالا، بیشترین استفاده را از سردخانههای زیر صفر دارند.
۴. تفاوت اصلی بین سردخانههای زیر صفر و بالای صفر چیست؟
سردخانههای زیر صفر دماهای بسیار پایینتر (تا منفی ۱۸ درجه سانتیگراد و کمتر) را فراهم میکنند، در مقابل سردخانههای بالای صفر برای نگهداری مواد در دماهای خنک (۱ تا ۱۰ درجه سانتیگراد) طراحی شدهاند.
۵. آیا سردخانههای زیر صفر مصرف انرژی بالاتری دارند؟
بله، به دلیل نیاز به ایجاد و حفظ دماهای بسیار پایین، مصرف انرژی سردخانههای زیر صفر بیشتر از سردخانههای بالای صفر است، اما استفاده از فناوری‌های پیشرفته می‌تواند مصرف انرژی را بهینه کند.
۶. چگونه میتوان مطمئن شد که دما و رطوبت در سردخانههای زیر صفر بهدرستی کنترل میشود؟
سیستمهای پایش هوشمند با استفاده از حسگرهای دقیق، به طور مداوم دما و رطوبت را رصد میکنند و در صورت بروز هرگونه مشکل، هشدار میدهند.
۷. آیا سردخانههای زیر صفر برای نگهداری مواد غذایی خاص هم طراحی میشوند؟
بله، سردخانههای زیر صفر میتوانند برای نگهداری انواع خاصی از مواد غذایی مانند گوشت، غذاهای دریایی و سبزیجات منجمد، به طور اختصاصی طراحی شوند.
۸. چه مدت زمانی میتوان مواد غذایی را در سردخانههای زیر صفر نگهداری کرد؟
مدتزمان نگهداری مواد غذایی به نوع ماده غذایی و دمای نگهداری بستگی دارد، اما معمولاً میتوان آنها را برای چندین ماه تا سال نگهداری کرد.
