فن کویل

اهمیت فن کویل در سیستم‌های HVAC

فن کویل‌ها به‌دلیل مزایای فراوانی که دارند، به یکی از پرکاربردترین تجهیزات در سیستم‌های تهویه مطبوع تبدیل شده‌اند. این دستگاه‌ها به دلیل طراحی ساده و کارآمد، قابلیت کنترل دقیق دما، نصب آسان و هزینه نگهداری پایین، در ساختمان‌های مسکونی، اداری، تجاری و صنعتی مورداستفاده قرار می‌گیرند. علاوه‌براین، به‌دلیل قابلیت نصب در کاربری‌های مختلف از انعطاف‌پذیری بالایی برخوردار هستند و می‌توانند به‌صورت دیواری، سقفی، زمینی و کاستی نصب شوند.

اما چرا فن کویل‌ها این‌قدر مهم هستند؟

• کنترل دقیق دما: با استفاده از ترموستات، می‌توانید دمای هر اتاق را به‌صورت جداگانه تنظیم کنید و از هوایی دل‌انگیز و نشاط‌آور لذت ببرید.
• هزینه پایین: نسبت به سایر سیستم‌های تهویه مطبوع، هزینه نصب و نگهداری پایین‌تری دارند.
• نصب آسان: نصب آن‌ها بسیار ساده است و نیازی به تجهیزات پیچیده‌ای ندارد.
• تنوع مدل: در انواع مختلف و با ظرفیت‌های متفاوت تولید می‌شوند تا نیازهای مختلف مشتریان را برآورده کنند.
• سازگاری با محیط‌ زیست: از گازهای مبرد سازگار با محیط‌ زیست در سیستم‌های آن‌ها استفاده می‌شود.

انواع مختلف فن کویل‌ها

فن کویل‌ها در انواع و دسته‌های مختلفی تقسیم می‌شوند تا نیازهای گروه‌های بیشتری را برآورده کنند و هر کدام نیز ویژگی‌ها و کاربردهای خاص خود را دارند.

الف) بر اساس نحوه نصب

فن کویل‌ها در رایج‌ترین دسته‌بندی و بر اساس نحوه نصب به انواع دیواری، سقفی، زمینی، کانالی و کاستی تقسیم می‌شوند که در ادامه بیشتر به هرکدام از آن‌ها خواهیم پرداخت.

1. فن کویل دیواری (Wall-mounted):

این نوع فن کویل‌ها به‌صورت دیواری نصب می‌شوند و شباهت زیادی به اسپلیت‌های دیواری دارند. معمولاً در فضاهای کوچک و متوسط مانند اتاق‌های هتل و آپارتمان‌ها استفاده می‌شوند و به دلیل نصب آسان و ظاهر زیبا، محبوبیت زیادی دارند.

2. فن کویل سقفی (Ceiling-mounted):

این نوع فن کویل‌ها به‌صورت توکار یا روکار در سقف نصب می‌شوند و برای فضاهایی با سقف کاذب که نیاز به زیبایی و یکپارچگی سقف دارند مناسب هستند

3. فن کویل زمینی:

این نوع فن کویل‌ها به‌صورت ایستاده بر روی زمین نصب می‌شوند و معمولاً در فضاهایی با ارتفاع کم یا مکان‌هایی که فضای کافی برای نصب دیواری یا سقفی وجود ندارد استفاده می‌شوند

4. فن کویل کاستی (Cassette):

این فن کویل‌ها نیز در سقف کاذب نصب می‌شوند و دارای دریچه‌های تخلیه هوا در چهار طرف هستند؛ به همین دلیل برای فضاهایی که نیاز به پخش یکنواخت هوا در تمام جهت‌ها دارند به‌شدت ایده‌آل هستند.

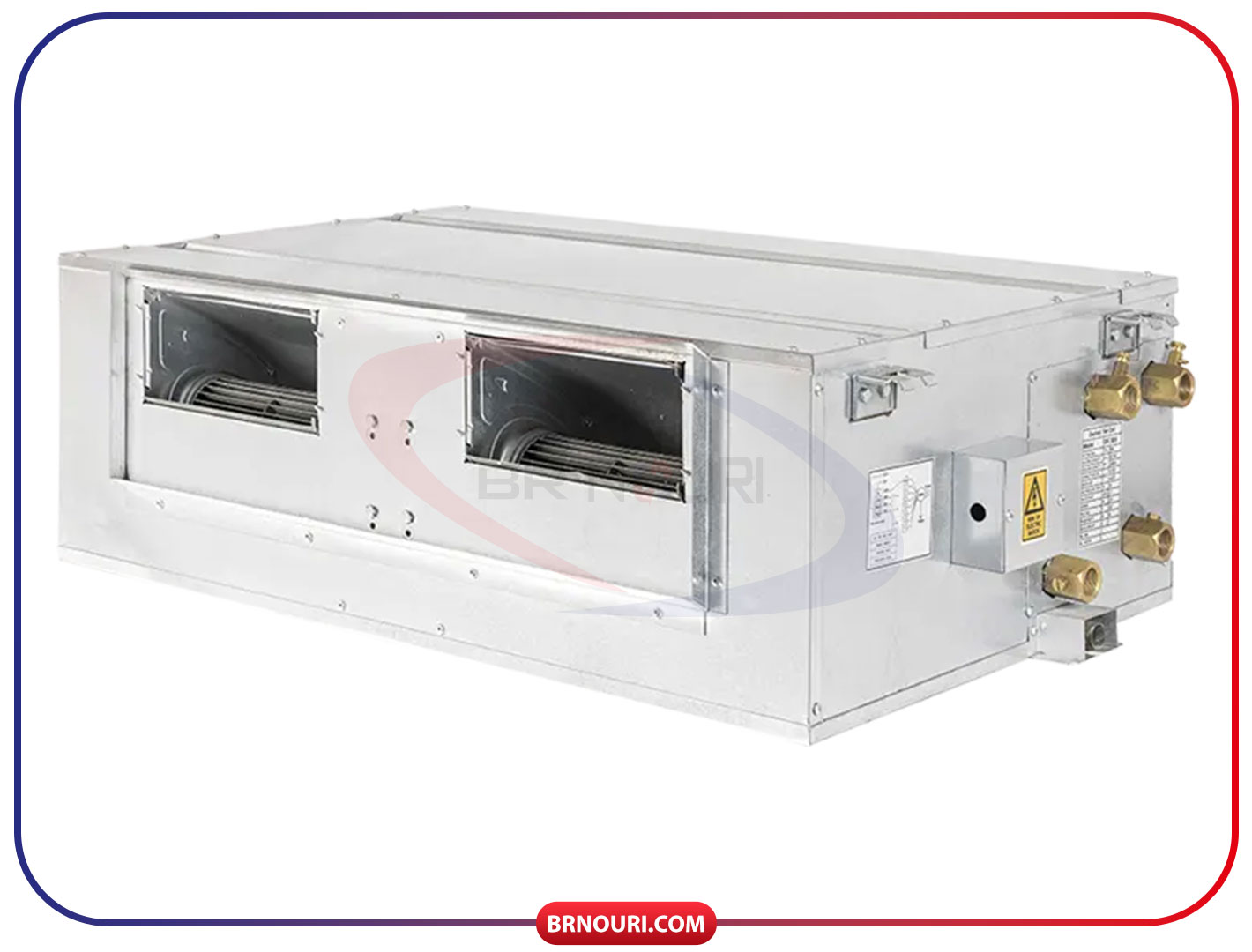

5. فن کویل کانالی (Ducted):

این نوع فن کویل‌ها به سیستم کانال‌کشی متصل می‌شوند و معمولاً برای فضاهای بزرگ و پیچیده؛ مانند ساختمان‌های اداری و تجاری که کانال‌کشی‌های گسترده دارند مناسب‌اند. آن‌ها هوای تصفیه شده را از راه کانال‌ها به فضاهای مختلف هدایت می‌کنند.

 ب) بر اساس نحوه طراحی

بر اساس نحوه طراحی نیز فن کویل‌ها به دو نوع مکنده و دمنده تقسیم می‌شوند که هر کدام مزایا و معایب خاص خود را دارند.

1. فن کویل دمنده (blow-through):

در فن کویل‌های دمنده، فن هوا را از طریق کویل به داخل محیط می‌دمد. این نوع فن کویل برای فضاهایی که نیاز به تهویه سریع و قوی دارند مناسب است.

مزایای فن کویل دمنده:

• قدرت تهویه بالا: می‌تواند حجم زیادی از هوا را به‌سرعت جابه‌جا کند.
• مناسب برای فضاهای بزرگ: به دلیل قدرت تهویه بالا، برای فضاهای بزرگ مناسب هستند.
• کنترل دقیق دما: می‌توان دمای هوای خروجی را به طور دقیق کنترل کرد.

معایب فن کویل دمنده:

• صدای زیاد: به دلیل قدرت تهویه بالا، صدای بیشتری نسبت به مکنده تولید می‌کنند.
• مصرف انرژی بالا: به دلیل جابه‌جایی حجم زیادی از هوا، مصرف انرژی بالاتری دارند.

 2. فن کویل مکنده (draw-through)

در فن کویل‌های مکنده، فن، هوا را از محیط می‌گیرد و از روی کویل عبور می‌دهد. این نوع برای فضاهایی که نیاز به تهویه آرام و بدون صدا دارند مناسب است

مزایای فن کویل مکنده:

• صدای کم: به دلیل مکش هوا، صدای بسیار کمی تولید می‌کنند.
• مصرف انرژی کم: به دلیل جابه‌جایی حجم کمتری از هوا، مصرف انرژی پایینی دارند.

معایب فن کویل مکنده:

• قدرت تهویه پایین: قدرت تهویه آن‌ها. نسبت به نوع دمنده کمتر است.
• مناسب برای فضاهای کوچک: به دلیل قدرت تهویه پایین، برای فضاهای کوچک مناسب هستند.
• کنترل کمتر دما: کنترل دمای هوای خروجی از آن‌ها به‌دقت فن کویل‌های دمنده نیست.

ج) بر اساس سیستم لوله‌کشی

سیستم‌های لوله‌کشی در فن کویل‌ها ممکن است باهم متفاوت باشند. از این منظر هم می‌توان آن‌ها را به دودسته زیر تقسیم کرد.

• سیستم دو لوله: در این سیستم، یک لوله برای تأمین آب گرم و یک لوله برای تأمین آب سرد به فن کویل متصل است.
• سیستم چهار لوله: در این سیستم، دو لوله برای تأمین آب گرم و دو لوله برای تأمین آب سرد متصل است و همین ساختار امکان کنترل جداگانه دمای آب گرم و سرد را فراهم می‌کند.

جدول مقایسه انواع فن کویل
نوع فن کویل	نحوه نصب	مزایا	معایب	کاربردی در
دیواری	روی دیوار	نصب آسان، ظاهر زیبا، مناسب برای فضاهای کوچک تا متوسط	ظرفیت محدود، امکان ایجاد گردوغبار در اطراف دریچه	اتاق‌های خواب، اتاق‌های نشیمن، ادارات کوچک
سقفی	داخل سقف کاذب	پخش یکنواخت هوا، ظاهر زیبا، مناسب برای فضاهای بزرگ	هزینه نصب بالاتر، نیاز به سقف کاذب	سالن‌های کنفرانس، سالن‌های انتظار، فروشگاه‌ها
کاستی	داخل سقف کاذب	پخش یکنواخت هوا در چهار جهت، مناسب برای فضاهای بزرگ	هزینه نصب بالاتر، نیاز به سقف کاذب	سالن‌های غذاخوری، هتل‌ها، ساختمان‌های تجاری
زمینی	روی زمین	نصب آسان، مناسب برای فضاهای بدون سقف کاذب	اشغال فضای کف، ظاهر ساده	سالن‌های ورزشی، کارگاه‌ها، کارخانه‌ها
کانالی	داخل کانال هوا	ظرفیت بالا، پخش هوا در فضاهای وسیع	هزینه نصب بالا، نیاز به کانال‌کشی	ساختمان‌های بزرگ، بیمارستان‌ها، مراکز خرید
دمنده	روی دیوار یا سقف	ظرفیت بالا، مناسب برای فضاهای بسیار بزرگ	صدای زیاد، نیاز به فضای بیشتر	سالن‌های تولید، انبارها، کارخانه‌ها
مکنده	روی دیوار یا سقف	هوای تمیز و تصفیه شده، صدای کم	ظرفیت کمتر، هزینه بالاتر	اتاق‌های عمل، آزمایشگاه‌ها، فضاهای حساس

نکات مهم در انتخاب فن کویل

اطلاعات بخش‌های قبلی و نکاتی که در ادامه می‌آید می‌تواند راهنمای شما در انتخاب فن کویل مناسب باشد؛ اما بااین‌وجود برای دستیابی به نتایج بهتر، پیشنهاد می‌کنیم حتماً با کارشناسان صنایع برودتی نوری مشورت کنید.

نکات مهمی که هنگام انتخاب باید در نظر بگیرید:

• ظرفیت سرمایشی و گرمایشی: این مورد به متراژ فضا، تعداد نفرات و میزان عایق‌بندی ساختمان بستگی دارد.
• میزان صدا: اگر به دنبال محیطی آرام هستید، فن کویل‌های سقفی توکار گزینه‌های مناسبی هستند.
• هزینه نصب و نگهداری: هزینه نصب و نگهداری هر نوع متفاوت است و به عوامل مختلفی بستگی دارد.
• ظاهر: اگر به‌ظاهر دستگاه اهمیت می‌دهید، انواع دیواری و سقفی توکار گزینه‌های مناسبی هستند.
• نوع ساختمان: نوع ساختمان، ارتفاع سقف و جنس دیوارها بر انتخاب نوع فن کویل تأثیرگذار هستند.

فن کویل‌ها چگونه کار می‌کنند؟

تا اینجا گفتیم که فن کویل‌ها یکی از اجزای اصلی سیستم‌های تهویه مطبوع هستند که به‌عنوان واحدهای ترمینال عمل می‌کنند و وظیفه تنظیم دمای محیط را برعهده دارند؛ اما آن‌ها چگونه این کار را انجام می‌دهند و از چه اجزایی بهره می‌برند؟ در این بخش به بررسی دقیق‌تر این موضوع خواهیم پرداخت.

اجزای اصلی فن کویل

فن کویل‌ها به‌طورکلی از اجزای زیر تشکیل شده‌اند:

• فن: وظیفه مکش هوا از محیط و دمیدن آن روی کویل‌ها را بر عهده دارد.
• کویل: یک مبدل حرارتی است که از لوله‌های مسی و پره‌های آلومینیومی تشکیل شده است. آب گرم یا سرد از داخل لوله‌ها عبور می‌کند و با تماس با پره‌ها، هوا را گرم یا سرد می‌کند.
• فیلتر: ذرات گردوغبار و آلودگی‌های موجود در هوا را قبل از ورود به کویل حذف می‌کند.
• دریچه‌ها: جهت جریان هوا و میزان هوای ورودی و خروجی را کنترل می‌کنند.
• جعبه کنترل: شامل ترموستات، موتور فن و سایر قطعات الکترونیکی برای کنترل عملکرد دستگاه است.

فرایند کاری در فن کویل

1. مکش هوا: فن هوای محیط را از طریق دریچه مکش به داخل دستگاه می‌کشد.
2. عبور هوا از فیلتر: هوای مکش شده از فیلتر عبور می‌کند و ذرات گردوغبار از آن جدا می‌شود.
3. تماس هوا با کویل: هوای تصفیه شده به سمت کویل هدایت می‌شود. هوا درصورتی‌که آب گرم در کویل جریان داشته باشد، گرم و درصورتی‌که آب سرد جریان داشته باشد، سرد می‌شود.
4. توزیع هوای تصفیه شده: هوای گرم یا سرد شده از طریق دریچه‌های خروجی در محیط منتشر می‌شود.
5. کنترل دما: دمای هوای خروجی از فن کویل توسط ترموستات کنترل می‌شود. ترموستات سیگنالی به واحد کنترل ارسال می‌کند. کنترل کننده با تنظیم سرعت فن و باز و بسته کردن شیرهای آب توسط شیر برقی، دمای محیط را در سطح مطلوب نگه می‌دارد

ارتباط فن کویل‌ها با سیستم‌های تهویه مطبوع (HVAC)

بااینکه فن کویل‌ها به‌عنوان یکی از اجزای اصلی سیستم‌های تهویه مطبوع، نقش بسیار مهمی در ایجاد محیطی دلپذیر ایفا می‌کنند؛ اما این دستگاه‌ها به‌تنهایی قادر به تولید سرما یا گرما نیستند و برای عملکرد صحیح خود به یک منبع تأمین‌کننده سرمایش یا گرمایش نیاز دارند.

ارتباط فن کویل با چیلر چیست؟

یکی از رایج‌ترین منابع تأمین سرمایش برای فن کویل‌ها، چیلر است. چیلر دستگاهی است که با استفاده از یک سیکل تبرید، آب را به دمای بسیار پایینی می‌رساند. این آب سرد سپس به کویل‌ها هدایت می‌شود. هنگامی که هوای محیط از روی این کویل‌ها عبور می‌کند، گرمای خود را از دست می‌دهد و سرد می‌شود. در واقع، چیلر وظیفه تولید سرما را بر عهده دارد و فن کویل توزیع‌کننده این سرمای تولید شده است.

به طور خلاصه، چیلر و فن کویل مکمل یکدیگر هستند:

چیلر: تولیدکننده سرما
فن کویل: توزیع‌کننده سرما

استفاده از مبرد در فن کویل‌ها

سؤالی که برای بسیاری پیش می‌آید این است که آیا در فن کویل از مبرد استفاده می‌شود؟ در پاسخ باید گفت: در فن کویل‌ها به‌طورمستقیم از مبرد استفاده نمی‌شود. مبرد ماده‌ای است که در سیکل تبرید چیلر به طور مداوم و ازطریق تبخیر، چگالش و جذب حرارت از محیط، باعث ایجاد سرما می‌شود؛ بنابراین چیلر جایی است که به طور مستقیم از مبرد استفاده می‌کند و فن کویل تنها نقش انتقال حرارت از آب سرد یا گرم به هوا را بر عهده دارد و مبرد در عملکرد آن دخالتی ندارد.

بنابراین، فن کویل‌ها به‌عنوان مبدل حرارتی عمل می‌کنند و با استفاده از آب سرد تولید شده توسط چیلر، هوای محیط را خنک می‌کنند.

مزایای استفاده از سیستم چیلر و فن کویل

• کنترل دقیق دما با امکان تنظیم دمای هر اتاق به‌صورت جداگانه
• ایجاد هوای پاک و تصفیه شده با استفاده از فیلترهای هوا
• مصرف انرژی بهینه با استفاده از سیستم‌های کنترل پیشرفته
• طول عمر بالا به‌خاطر استفاده از مواد باکیفیت
• انعطاف‌پذیری بالا با امکان اضافه‌کردن یا حذف فن کویل
• نصب آسان و نگهداری کم‌هزینه
• ظرفیت بالا با قابلیت استفاده در فضاهای بزرگ و کوچک

عوامل مؤثر بر قیمت فن کویل

قیمت فن کویل از مسائلی است که تحت‌تأثیر عوامل مختلفی قرار می‌گیرد و شناخت آن‌ها به شما کمک می‌کند تا انتخاب بهتری داشته باشید و خریدی آگاهانه‌تر انجام دهید. در ادامه به بررسی مهم‌ترین این عوامل می‌پردازیم:

۱. ساختار فن کویل:

• نوع: فن کویل‌های دیواری، سقفی، زمینی، کاستی، کانالی و… هر کدام طراحی و ساختار متفاوتی دارند که بر قیمت آن‌ها تأثیر می‌گذارد.
• ظرفیت: هرچه ظرفیت فن کویل بیشتر باشد، قیمت آن نیز بالاتر خواهد بود.

۲. ویژگی‌های فنی:

• سطح صدای تولیدی: فن کویل‌های کم‌صدا معمولاً قیمت بالاتری دارند.
• میزان مصرف انرژی: فن کویل‌های کم‌مصرف و با راندمان بالا، قیمت بالاتری دارند.
• قابلیت‌های اضافی: وجود قابلیت‌هایی مانند فیلتر هوا، رطوبت‌گیر، کنترل از راه دور و… بر قیمت محصول تأثیر می‌گذارد.

۳. مواد اولیه و کیفیت ساخت:

• جنس بدنه: بدنه‌های ساخته شده از مواد باکیفیت‌تر و مقاوم‌تر، قیمت بالاتری دارند.
• کویل‌ها: جنس و کیفیت کویل‌ها بر کارایی و طول عمر محصول تأثیرگذار است و بر قیمت آن نیز مؤثر است.
• موتور: قدرت و کیفیت موتور فن نیز بر قیمت محصول تأثیر می‌گذارد.

۴. نصب و راه‌اندازی:

• هزینه نصب: هزینه نصب به عوامل مختلفی مانند نوع ساختمان، ارتفاع سقف و پیچیدگی سیستم لوله‌کشی بستگی دارد.
• هزینه راه‌اندازی: هزینه راه‌اندازی و تنظیمات اولیه نیز بر قیمت نهایی تأثیرگذار است.

نکته مهم: برای انتخاب بهترین فن کویل، علاوه بر قیمت، باید به عوامل دیگری مانند کیفیت، کارایی، خدمات پس از فروش و سازگاری با محیط نیز توجه کنید. بهتر است قبل از خرید با یک کارشناسان ما مشورت کنید تا بتوانید بهترین گزینه را برای خود انتخاب کنید.

چرا فن کویل‌های نوری بهترین انتخاب هستند؟
ویژگی		مزایای شما
طراحی	طراحی مدرن و مینیمال با تنوع رنگ و مدل	§   هماهنگی با هر نوع دکوراسیون §   زیبایی و ظرافت محیط
کیفیت ساخت	استفاده از مواد اولیه با کیفیت بالا و منطبق با استانداردهای جهانی	§   دوام بالا §   مقاومت در برابر خوردگی و عملکرد بی‌نقص در طولانی‌مدت
تکنولوژی	بهره‌گیری از آخرین تکنولوژی‌های روز دنیا در ساخت فن کویل	§   راندمان بالا §   مصرف انرژی پایین §   کنترل دقیق دما
سروصدا	میزان صدای بسیار پایین به لطف عایق‌بندی دقیق	§   ایجاد محیطی آرام و بدون مزاحمت
تنوع مدل	طیف گسترده‌ای از مدل‌ها با ظرفیت‌های مختلف	§   پاسخگویی به هرنوع نیاز احتمالی شما
نصب آسان	طراحی ساده و نصب آسان توسط تکنسین‌های باتجربه	§   کاهش هزینه‌های نصب و راه‌اندازی
گارانتی	گارانتی طولانی‌مدت و خدمات پس‌ازفروش گسترده	§   اطمینان از کیفیت محصول و پشتیبانی همیشگی

با انتخاب فن کویل‌های صنایع برودتی نوری، به موارد زیر دست می‌یابید:

• محیط کار و زندگی آرام و راحت
• صرفه‌جویی در هزینه‌های انرژی
• افزایش عمر مفید دستگاه
• برخورداری از خدمات‌پس‌ازفروش تضمینی
• سرمایه‌ای مطمئن برای آینده

سؤالات متداول

۱. فن کویل چیست و چه کاربردی دارد؟

یک دستگاه در سیستم‌های تهویه مطبوع است که برای تنظیم دمای محیط و بهبود کیفیت هوا در ساختمان‌های مسکونی، اداری، تجاری و صنعتی استفاده می‌شود. این دستگاه شامل یک فن و یک مبدل حرارتی است که هوا را گرم یا سرد می‌کند.

۲. انواع مختلف فن کویل‌ها کدام‌اند؟

به دسته‌های مختلفی ازجمله دیواری، سقفی، زمینی، کاستی و کانالی تقسیم می‌شوند. هر کدام از آن‌ها برای مکان و نیازهای خاصی طراحی شده‌اند.

۳. چگونه یک فن کویل مناسب انتخاب کنم؟

باید به عواملی مانند ظرفیت سرمایشی و گرمایشی، میزان صدا، هزینه نصب و نگهداری، ظاهر و نوع ساختمان توجه کنید. مشاوره با کارشناسان می‌تواند به شما در این انتخاب کمک کند.

۴. فن کویل‌ها چگونه کار می‌کنند؟

با مکش هوا از محیط، عبور هوا از فیلتر، تماس هوا با کویل و توزیع هوای گرم یا سرد شده کار می‌کنند. دمای هوای خروجی توسط ترموستات کنترل می‌شود.

۵. مزایای استفاده از فن کویل چیست؟

کنترل دقیق دما، هزینه پایین نصب و نگهداری، نصب آسان، تنوع مدل و سازگاری با محیط‌زیست است. همچنین، این دستگاه‌ها می‌توانند به بهبود کیفیت هوای داخل ساختمان منجر شوند.

۶. فن کویل‌ها از چه منابعی برای ایجاد سرما و گرما استفاده می‌کنند؟

می‌توانند از منابع خارجی مانند چیلر برای آب سرد و بویلر برای آب گرم بهره ببرند. خود فن کویل‌ها به‌عنوان توزیع‌کننده عمل می‌کنند.

۷. عوامل مؤثر بر قیمت فن کویل‌ها چیست؟

اندازه و نوع دستگاه، پیچیدگی نصب، مکان نصب، هزینه‌های نگهداری و مصرف انرژی است.

۸. چرا باید از نیک نوری فن کویل بخریم؟

شرکت ما با ارائه محصولات باکیفیت، نصب آسان، هزینه نگهداری پایین و پشتیبانی عالی، یکی از بهترین گزینه‌ها برای خرید فن کویل است. مشاوره رایگان و تخفیفات ویژه نیز از دیگر مزایای انتخاب ما هستند.
