توضیحات محصول

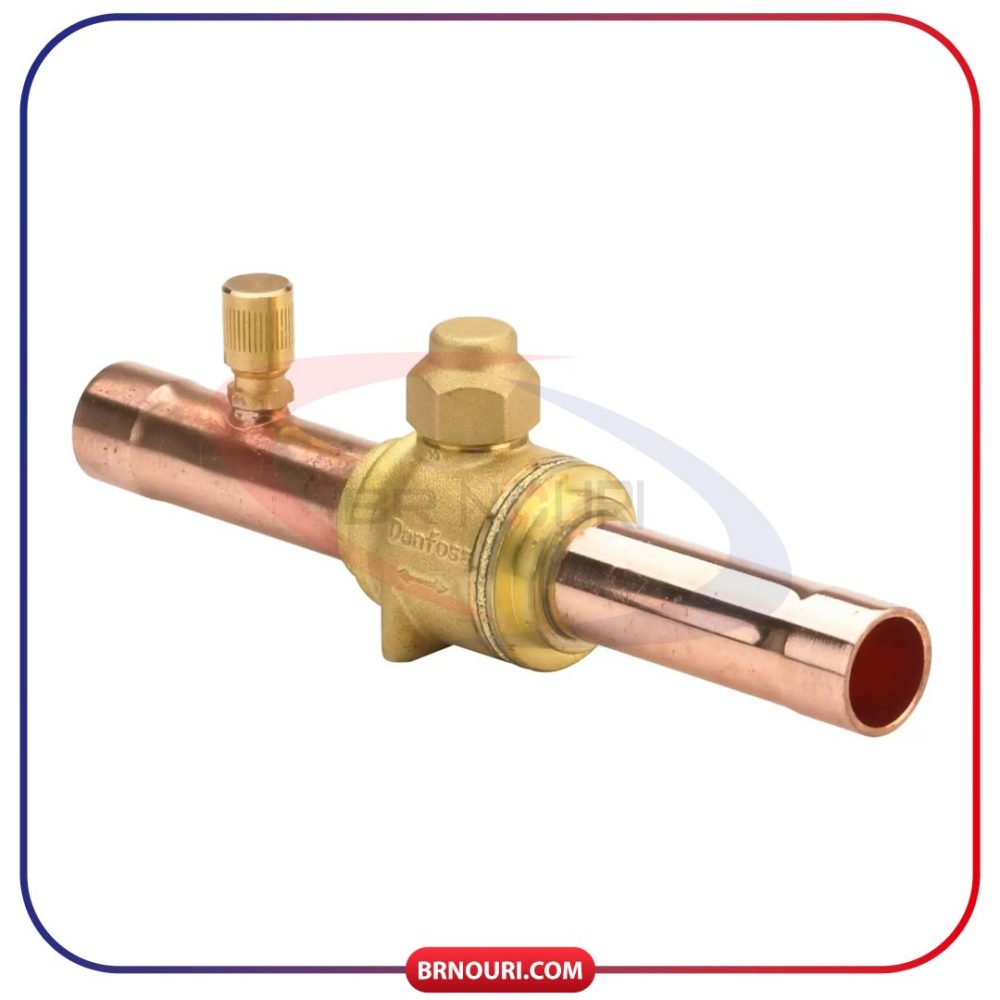

بال ولو دانفوس از قطعات با کیفیت موجود در بازار می باشد و برای ساخت تجهیزات حرارتی و برودتی مانند سردخانه، چیلر، پمپ حرارتی، یخچال های قابل حمل و غیره مورد استفاده قرار می گیرد.
این نوع شیر که به صورت دستی عمل می کند در سایز های مختلف و با ضخامت های متنوعی تولید می شوند که در ادامه این جزئیات را در اختیار شما قرار می دهیم.

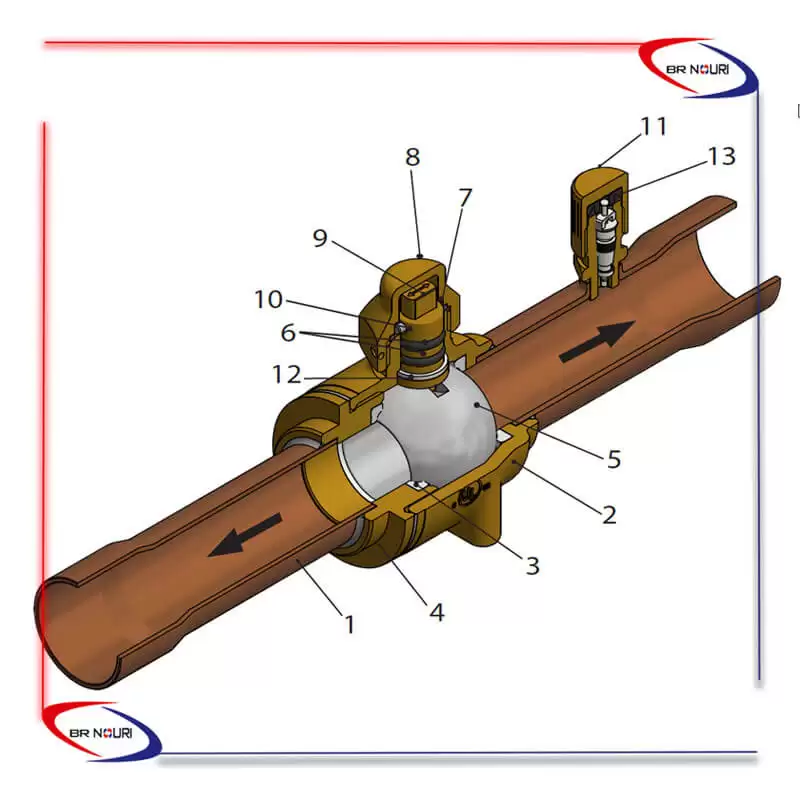

اجزای بال ولو دانفوس
قطعات بال ولو دانفوس
1-لوله اتصال
2- بدنه شیر
3- صندلی توپی
4- دنباله شیر
5- توپ
6- حلقه اورینگ دوبل
7- مهر و موم کلاهک
8- کلاهک مهر و موم
9- سیلندر استوانه ای
10- پین
11- درپوش
12- حلقه راهنما
13- شیر شریدر
مشخصات فنی بال ولو دانفوس
از حالت کاملا باز با چرخش 1/4 به حالت کاملا بسته تغییر پیدا می کند.
چرخش در حالت کاملا باز و کاملا بسته متوقف می شود.
دارای نشانگر باز و بسته در بالای شیر
طراحی ساقه با اورینگ دوبل شده
آلیاژ برنج سفارشی سازی شده استفاده شده در دستگاه به شما اطمینان می دهد که در هر شرایط آب و هوایی مقاوم باشد.
ضد پارگی و طراحی خاص دوک به شما اطمینان می دهد که در شرایط سخت با ایمنی کامل کار می کند.
جریان به صورت دو طرفه می باشد و چرخش شیر اهمیتی ندارد.
طراحی در سایز های مختلف برای استفاده در انواع خط لوله ها
دارای سوراخ برای استفاده بر روی پنل
نوع دارای درگاه دسترسی، به کاهش هزینه نگهداری سیستم کمک می کند.
جدول سایز بندی بال ولو دانفوس
| نوع بال ولو دانفوس | ورودی | خروجی | اتصالات | سایز اتصالات |
| GBC | جوشی مادگی | جوشی مادگی | 6 mm x 6 mm 10 mm x 10 mm 12 mm x 12 mm 16 mm x 16 mm 18 mm x 18 mm 22 mm x 22 mm 28 mm x 28 mm 35 mm x 35 mm 42 mm x 42 mm 54 mmx 54 mm |
¼ x ¼ ⅜ x ⅜ ½ x ½ ⅝ x ⅝ ¾ x ¾ ⅞ x ⅞ 1 1⁄8 x 1 1⁄8 in 1 3⁄8 x 1 3⁄8 in 1 5⁄8 x 1 5⁄8 in 2 1⁄8 x 2 1⁄8 in 2 5⁄8 x 2 5⁄8 in 3 1⁄8 x 3 1⁄8 in |
| GBC | جوشی مادگی | جوشی نری | 16 mm x 16 mm 22 mm x 22 mm 35 mm x 35 mm 54 mm x 54 mm |
5⁄8 x 5⁄8 in ⅞ x ⅞ in 1 1⁄8 x 1 1⁄8 in 1 3⁄8 x 1 3⁄8 in 1 5⁄8 x 1 5⁄8 in 2 1⁄8 x 2 1⁄8 in 2 5⁄8 x 2 5⁄8 in 3 1⁄8 x 3 1⁄8 in |
| GBC | جوشی نری | جوشی نری | 54 mm x 54 mm | 1 1⁄8 x 1 1⁄8 in 1 5⁄8 x 1 5⁄8 in 2 1⁄8 x 2 1⁄8 in 2 5⁄8 x 2 5⁄8 in 3 1⁄8 x 3 1⁄8 in |
| GBC E | جوشی مادگی | جوشی مادگی | 6 x 6 mm 10 x 10 mm 12 x 12 mm 16 x 16 mm 18 x 18 mm 22 x 22 mm 28 x 28 mm 35 x 35 mm 42 x 42 mm 54 x 54 mm |
¼ x ¼ ⅜ x ⅜ ½ x ½ ⅝ x ⅝ ¾ x ¾ ⅞ x ⅞ 1 1⁄8 x 1 1⁄8 in 1 3⁄8 x 1 3⁄8 in 1 5⁄8 x 1 5⁄8 in 2 1⁄8 x 2 1⁄8 in 2 5⁄8 x 2 5⁄8 in 3 1⁄8 x 3 1⁄8 in |
انواع بال ولو دانفوس GBC
- بال ولو دانفوس GBC داری پورت دسترسی دو سر مادگی
این مدل بال ولو قابلیت تحمل 45 بار فشار را دارد و در دمای 40- تا 100 درجه برای استفاده طولانی مدت و در دمای کمتر از 100 تا 150 درجه برای استفاده کوتاه مدت کاربرد دارد.
- بال ولو دانفوس GBC بدون پورت دسترسی دو سر مادگی
این مدل بال ولو قابلیت تحمل 45 بار فشار را دارد و در دمای 40- تا 100 درجه برای استفاده طولانی مدت و در دمای کمتر از 100 تا 150 درجه برای استفاده کوتاه مدت کاربرد دارد.
- بال ولو دانفوس GBC داری پورت دسترسی یک سر مادگی
این مدل بال ولو قابلیت تحمل 45 بار فشار را دارد و در دمای 40- تا 100 درجه برای استفاده طولانی مدت و در دمای کمتر از 100 تا 150 درجه برای استفاده کوتاه مدت کاربرد دارد.
- بال ولو دانفوس GBC بدون پورت دسترسی یک سر مادگی
این مدل بال ولو قابلیت تحمل 45 بار فشار را دارد و در دمای 40- تا 100 درجه برای استفاده طولانی مدت و در دمای کمتر از 100 تا 150 درجه برای استفاده کوتاه مدت کاربرد دارد.
- بال ولو دانفوس GBC داری پورت دسترسی دو سر نری
این مدل بال ولو قابلیت تحمل 45 بار فشار را دارد و در دمای 40- تا 100 درجه برای استفاده طولانی مدت و در دمای کمتر از 100 تا 150 درجه برای استفاده کوتاه مدت کاربرد دارد.
- بال ولو دانفوس GBC E دارای پورت دسترسی دو سر مادگی
این مدل بال ولو قابلیت تحمل 49 بار فشار را دارد و برای استفاده در دمای 40- تا 100 درجه کاربرد دارد.
- بال ولو دانفوس GBC E بدون پورت دسترسی دو سر مادگی
این مدل بال ولو قابلیت تحمل 49 بار فشار را دارد و برای استفاده در دمای 40- تا 100 درجه کاربرد دارد.
برای دانلود کاتالوگ بال ولو دانفوس بر روی لینک زیر کلیک نمایید.
قیمت بال ولو دانفوس
برای استعلام قیمت شیر بال ولو دانفوس می توانید همین حالا با شماره های درج شده در پایین سایت یا از طریق چت آنلاین با ما در ارتبط باشید.
برای تعمیرات بال ولو می توانید با کارشناسان ما تماس بگیرید و مشکل خود را مطرح نمایید تا شما را راهنمایی کنند و یا در صورت نیاز قطعه خود را برای ما ارسال نمایید تا واحد تعمیرات بال ولو مشکل شما را حل نمایند.
