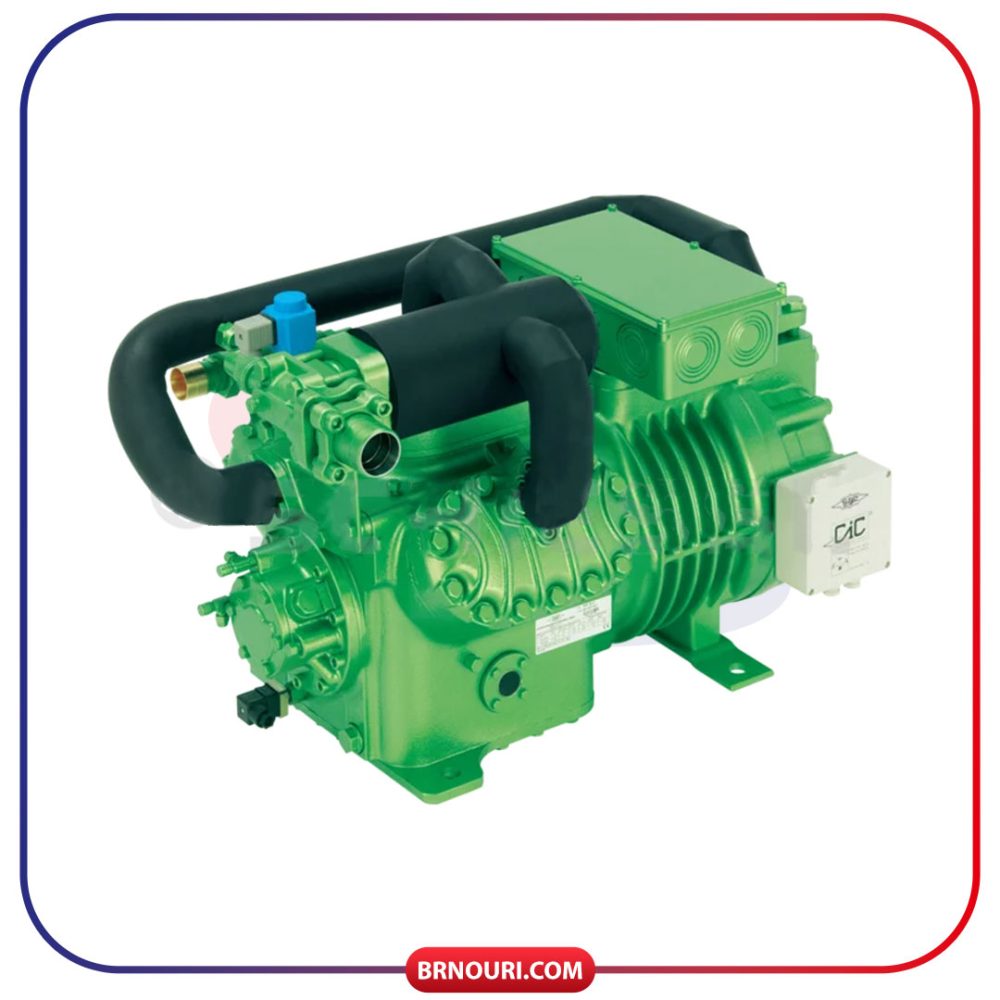

کمپرسور دو مرحله ای 20 اسب بیتزر مدل S6H-20.2-40P یکی دیگر از کمپرسورهای پیستونی برند بیتزر می باشد.
کمپرسورهای دو مرحله ای پیستونی بیتزر گاز را طی دو مرحله فشرده سازی می کنند و به همین علت دو مرحله ای نام گرفته اند.
کمپرسور پیستونی دو مرحله ای بیتزر، توان سرمایش سیکل تبرید آن ها نسبت به دیگر کمپرسورهای تک مرحله ای افزایش یافته است.
کمپرسو دبل استیج بیتزر مدل S6H-20.2-40P
کمپرسور دبل استیج بیتزر که همان کمپرسور دو مرحله ای 20 اسب بیتزر مدل S6H-20.2-40P می باشد.
این کمپرسورها به صورت سمی هرمتیک طراحی شده اند. از ویژگی های برتر کمپرسور S6H-20.2-40P قابلیت تعمیر آن ها می باشد.
کاربرد کمپرسور دو مرحله ای 20 اسب بیتزر مدل S6H-20.2-40P
در تونل های انجماد یا سردخانه هایی با دمای پایین از کمپرسور دو مرحله ای 20 اسب بیتزر مدل S6H-20.2-40P استفاده می شود.
بیشترین بازدهی را برای سردخانه های زیر صفر زمانی داریم که از کمپرسورهای دو مرحله ای استفاده کنیم، همچنین میزان استهلاک این کمپرسورها کاهش می یابد.
برای اتاق انجماد و سردخانه های زیر صفر که محدوه دمایی منفی ۲۲ تا منفی ۷۰ درجه سلسیوس را دارند از کمپرسور بیتزر دو مرحله ای استفاده می شود.
مشخصات کمپرسور 20 اسب بیتزر مدل S6H-20.2-40P
در کمپرسور دو مرحله ای بیتزر از روغن های پلی ال استر استفاده می شود.
از گازهایی که با کمپرسور دو مرحله ای 20 اسب بیتزر سازگاری دارد می توانیم به گازهای R407A، R1607A و R22 اشاره کنیم.
کمپرسور دو مرحله ای بیتزر دارای صدا پایین تری نسبت به سایر کمپرسورها در حین کار است.
کمپرسور دو مرحله ای 20 اسب بیتزر مدل S6H-20.2-40P مجهز به سیستم های حفاظتی می باشد که برای مواقع لزوم که مشکلی در سیکل تبرید بوجود آید استفاده می شود و کمپرسور را خاموش می کند.
این کمپرسور دارای ظرفیت تبرید بالا می باشد.
همچنین صفحه سوپاپ در کمپرسور دو مرحله ای بیتزر به صورت بهینه طراحی شده است.
برای نصب نیاز به فضای کمی دارد.
دارای مصرف انرژی کم و بازدهی بالا است.
نحوه نامگذاری کمپرسور دو مرحله ای 20 اسب بیتزر مدل S6H-20.2-40P
نام گذاری کمپرسور دو مرحله ای 20 اسب بیتزر مدل S6H-20.2-40P نمایانگر ویژگی های آن است که در شکل ذیل آن ها را شماره گذاری کرده و شرح داده ایم.
1- حرف S بیانگر دو مرحله ای بودن کمپرسور است.
2- عدد 6 تعداد سیلندر کمپرسور را نشان می دهد.
3- حرف H بیانگر مشخصه ابعاد هر سیلندر است.
4- عدد 20 کد اندازه الکترو موتور می باشد.
5 – عدد 2 سری کمپرسور را نشان می دهد.
6- کد 40P نمایانگر کد الکترو موتور است.
محل نصب کمپرسور S6H-20.2-40P
به طور معمول کمپرسورها در سیکل تبرید قبل از کندانسور و پس از اواپراتور نصب می‌شوند.
موارد مدل کمپرسور دو مرحله ای 20 اسب بیتزر سری S6H-20.2-40P
- CLS For Compressor
در کمپرسورهای دو مرحله ای 20 اسب بیتزر از CIC برای خنک کاری مبرد بین دو مرحله کمپرسور استفاده می شود.
- SUBCOOLER
کمپرسور دو مرحله ای 20 اسب بیتزر از سابکولر برای افزایش راندمان چرخه استفاده می کند.
در این کمپرسور های 20 اسب سابکولر باعث کاهش دمای مبرد در نقطه‌ی قبل از شیر انبساط می گردد.
تعمیر کمپرسور دو مرحله ای 20 اسب بیتزر
این کمپرسورها به صورت پیستونی و هرمتیک هستند و می توان آن ها را تعمیر کرد.
کشور سازنده کمپرسور 20 اسب بیتزر
کمپرسور دو مرحله ای 20 اسب بیتزر ساخت آلمان است و دارای کیفیت بالایی می باشد.
| S6H-20.2-40P | SI | IP |
| میزان جابجایی گاز با دور موتور 1450 دور در دقیقه (50 هرتز) | 73.60 / 36.90 m³/h | 2599 / 1303 CFH |
| میزان جابجایی گاز با دور موتور1750 دور در دقیقه ( 60 هرتز) | 88.83 / 44.53 m³/h | 3137 / 1573 CFH |
| تعداد سیلندر | 6 × 70 / 70 میلی متر × 55 میلی متر | 6 × 70 / 70 میلی متر × 55 میلی متر |
| وزن | 220 کیلوگرم | 485 پوند |
| حداکثر فشار (LP/MP/HP) | 19/19/28 بار | 275 / 275 / 363 psi |
| سایز لوله خط مکش | 42 میلی متر – 1 5/8 اینچ | 42 میلی متر – 1 5/8 اینچ |
| سایز لوله خط تخلیه | 35 میلی متر – 1 3/8 اینچ | 35 میلی متر – 1 3/8 اینچ |
| نوع روغن با مبرد R404A/R507A | BSE32 (استاندارد) | BSE32 (استاندارد) |
| نوع روغن با مبرد R448A/R449A/R454C | BSE32 (استاندارد) | BSE32 (استاندارد) |
| نوع روغن با مبرد R22 | B5.2 (گزینه) | B5.2 (گزینه) |
| ویژگی های استاندارد | SI | IP |
| سیستم حفاظت موتور | SE-B2 (استاندارد) | SE-B2 (استاندارد) |
| استاندارد مقاومت در برابر آب و گردو غبار | IP54 (استاندارد)، IP66 (گزینه) | IP54 (استاندارد)، IP66 (گزینه) |
| لرزشگیر | استاندارد | استاندارد |
| شیر TX برای تزریق مایع | استاندارد | استاندارد |
| سایت گلس | استاندارد | استاندارد |
| فیلتر درایر | استاندارد | استاندارد |
| شیر برقی | استاندارد | استاندارد |
| شارژ روغن | 4.75 dm3 | 167.2 فلور اونس |
| آپشن های موجود | SI | IP |
| هیتر میل لنگ | 140 وات (گزینه) | 140 وات (گزینه) |
| سیستم نظارت بر فشار روغن | MP54 (گزینه)، Delta P II (گزینه) | MP54 (گزینه)، Delta P II (گزینه) |
| شیر سرویس روغن | گزینه | گزینه |
| سنسور دمای گاز تخلیه | گزینه | گزینه |
| CIC (فقط برای R22، به جای شیر TX برای LI) | گزینه | گزینه |
| ساب کولر مایع (همچنین نصب شده) | گزینه | گزینه |
| اطلاعات موتور | SI | IP |
| ولتاژ موتور (در صورت درخواست بیشتر) | 380-420 ولت PW-3-50 هرتز | 440-480V Y-3-60Hz UL |
| حداکثر جریان عملیاتی | 37.0 A | 37.0 A |
| جریان اولیه | 97.0 AY / 158.0 AYY | 176.0 A |
