توضیحات محصول

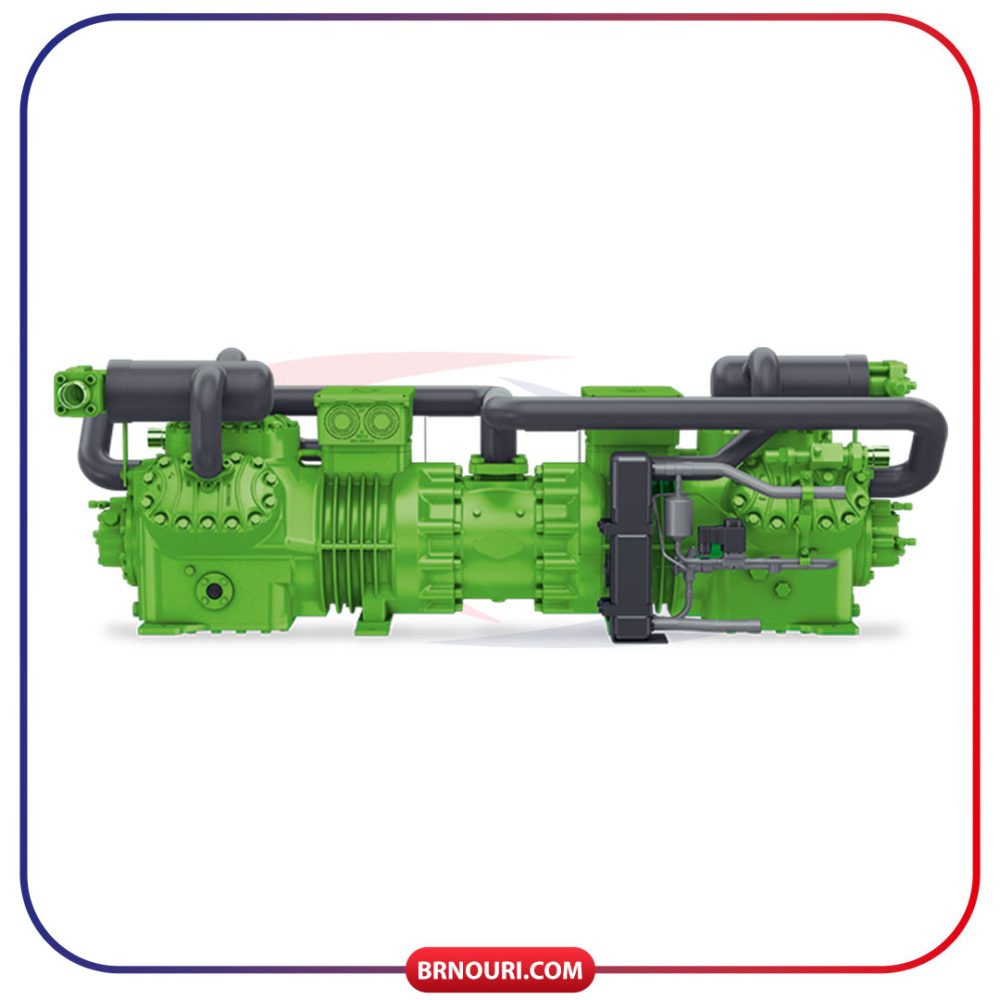

کمپرسور دو مرحله ای 40 اسب بیتزر مدل S66H-40.2-40P یکی دیگر از کمپرسورهای پیستونی برند بیتزر می باشد که از فن آوری دو مرحله ای (two stage) برای عملکرد خود بهره می برد.
کمپرسورهای دو مرحله ای پیستونی بیتزر برای عملکرد سرما سازی خود می تواند از گاز R22 استفاده و گاز را طی دو مرحله فشرده سازی کند.
دو مرحله ای بودن سری S66H-40.2-40P باعث افزایش توان سرمایش سیکل تبرید این کمپرسور پیستونی نسبت به تک مرحله ای شده است.
کمپرسو دبل استیج بیتزر مدل S66H-40.2-40P
کمپرسور دبل استیج بیتزر سری S66H-40.2-40P که همان کمپرسور دو مرحله ای S66H-40.2-40P می باشد.
از ویژگی های برتر کمپرسور بیتزر مدل S66H-40.2-40P قابلیت تعمیر آن ها می باشد، این کمپرسورها به صورت سمی هرمتیک طراحی شده اند.
کاربرد کمپرسور دو مرحله ای 40 اسب بیتزر مدل S66H-40.2-40P
در تونل های انجماد یا سردخانه های انجماد سریع ازکمپرسور دو مرحله ای 40 اسب بیتزر مدل S66H-40.2-40P استفاده می شود.
بیشترین بازدهی را برای سردخانه های زیر صفر زمانی داریم که از کمپرسورهای دو مرحله ای استفاده کنیم، همچنین میزان استهلاک این کمپرسورها کاهش می یابد.
برای اتاق انجماد و سردخانه های زیر صفر که محدوه دمایی منفی ۲۲ تا منفی ۷۰ درجه سلسیوس را دارند از کمپرسور بیتزر دو مرحله ای استفاده می شود.
کمپرسور دو مرحله ای بیتزر دارای یک پیستونی آلومینیومی با اصطحکاک پایین هستند.
همچنین این کمپرسورها دارای شیرهایی با کیفیت عالی و مقاومت بالا هستند.
مشخصات کمپرسور 40 اسب بیتزر مدل S66H-40.2-40P
از گازهایی که با کمپرسور دو مرحله ای 40 اسب بیتزر مدل S66H-40.2-40P سازگاری دارد می توانیم به گازهای R407A، R1607A و R22 اشاره کنیم.
کمپرسور دو مرحله ای بیتزر دارای صدا پایین تری نسبت به سایر کمپرسورها در حین کار است.
در این کمپرسور از روغن های پلی ال استر استفاده می شود.
این کمپرسور مجهز به سیستم های حفاظتی می باشد که برای مواقع لزوم که مشکلی در سیکل تبرید بوجود آید استفاده می شود و کمپرسور را خاموش می کند.
صفحه سوپاپ در کمپرسور دو مرحله ای 40 اسب بیتزر مدل S66H-40.2-40P به صورت بهینه طراحی شده است.
این کمپرسور دارای ظرفیت تبرید بالایی هستند.
دارای مصرف انرژی کم و بازدهی بالا می باشد، همچنین برای نصب نیاز به فضای کمی دارد.
نحوه نامگذاری کمپرسور دو مرحله ای 40 اسب بیتزر مدل S66H-40.2-40P
نام گذاری کمپرسورهای دو مرحله ای نمایانگر ویژگی های آن است که در شکل ذیل آن ها را شماره گذاری کرده و شرح داده ایم.
1- حرف S بیانگر دو مرحله ای بودن کمپرسور است.
2- عدد 66 تعداد سیلندر کمپرسور را نشان می دهد.
3- حرف H بیانگر مشخصه ابعاد هر سیلندر است.
4- عدد 40 کد اندازه الکترو موتور می باشد.
5 – عدد 2 سری کمپرسور را نشان می دهد.
6- کد 40P نمایانگر کد الکترو موتور است.
محل نصب کمپرسور S66H-40.2-40P
به طور معمول کمپرسورها در سیکل تبرید قبل از کندانسور و پس از اواپراتور نصب می‌شوند.
موارد مدل کمپرسور دو مرحله ای 40 اسب بیتزر مدل S66H-40.2-40P
- CLS For Compressor
در کمپرسورهای دو مرحله ای 40 اسب بیتزر از CIC برای خنک کاری مبرد بین دو مرحله کمپرسور استفاده می شود.
- SUBCOOLER
از سابکولر برای افزایش راندمان چرخه در کمپرسور دو مرحله ای 40 اسب بیتزر استفاده می کنیم.
در این کمپرسور های 40 اسب سابکولر باعث کاهش دمای مبرد در نقطه‌ی قبل از شیر انبساط می گردد.
تعمیر کمپرسور دو مرحله ای 40 اسب بیتزر
این کمپرسورها به صورت پیستونی و هرمتیک هستند و می توان آن ها را تعمیر کرد.
کشور سازنده کمپرسور 40 اسب بیتزر
کمپرسور دو مرحله ای 40 اسب بیتزر ساخت آلمان است و دارای کیفیت بالایی می باشد.
| S66H-40.2-40P | SI | IP |
| میزان جابجایی گاز با دور موتور 1450 دور در دقیقه (50 هرتز) | 147.20 / 73.80 m³/h | 5198 / 2606 CFH |
| میزان جابجایی گاز با دور موتور1750 دور در دقیقه ( 60 هرتز) | 177.66 / 89.07 m³/h | 6274 / 3145 CFH |
| تعداد سیلندر | 6+6 × 70 / 70 میلی متر × 55 میلی متر | 6+6 × 70 / 70 میلی متر × 55 میلی متر |
| وزن | 433 کیلوگرم | 955 پوند |
| حداکثر فشار (LP/MP/HP) | 19/19/28 BAR | 275 / 275 / 363 psi |
| سایز لوله خط مکش | 2×42 میلی متر – 1 5/8 اینچ | 2×42 میلی متر – 1 5/8 اینچ |
| سایز لوله خط تخلیه | 2×35 میلی متر – 1 3/8 اینچ | 2×35 میلی متر – 1 3/8 اینچ |
| نوع روغن با مبرد R404A/R507A | BSE32 (استاندارد) | BSE32 (استاندارد) |
| نوع روغن با مبرد R448A/R449A/R454C | BSE32 (استاندارد) | BSE32 (استاندارد) |
| نوع روغن با مبرد R22 | B5.2 (گزینه) | B5.2 (گزینه) |
| ویژگی های استاندارد | SI | IP |
| سیستم حفاظت موتور | SE-B2 (استاندارد) | SE-B2 (استاندارد) |
| استاندارد مقاومت در برابر آب و گردو غبار | IP54 (استاندارد)، IP66 (گزینه) | IP54 (استاندارد)، IP66 (گزینه) |
| لرزشگیر | استاندارد | استاندارد |
| شیر TX برای تزریق مایع | استاندارد | استاندارد |
| سایت گلس | استاندارد | استاندارد |
| فیلتر درایر | استاندارد | استاندارد |
| شیر برقی | استاندارد | استاندارد |
| شارژ روغن | 9.50 dm3 | 334.4 فلور اونس |
| آپشن های موجود | SI | IP |
| هیتر میل لنگ | 2×140 W (گزینه) | 2×140 W (گزینه) |
| سیستم نظارت بر فشار روغن | MP54 (گزینه)، Delta P II (گزینه) | MP54 (گزینه)، Delta P II (گزینه) |
| شیر سرویس روغن | گزینه | گزینه |
| سنسور دمای گاز تخلیه | گزینه | گزینه |
| CIC (فقط برای R22، به جای شیر TX برای LI) | گزینه | گزینه |
| ساب کولر مایع (همچنین نصب شده) | گزینه | گزینه |
| اطلاعات موتور | SI | IP |
| ولتاژ موتور (در صورت درخواست بیشتر) | 380-420 ولت PW-3-50 هرتز | 440-480V PW-3-60Hz |
| حداکثر جریان عملیاتی | 2×37.0 A | 2×37.0 A |
| جریان اولیه | 2×97.0 AY / 2×158.0 AYY | 2×97.0 AY / 2×158.0 AYY |
