VRF چیست

اگر قصد انتخاب یک سیستم تهویه مطبوع مدرن و به‌صرفه را دارید، احتمالاً نام VRF به گوش‌تان خورده است. سیستم VRF یا Variable Refrigerant Flow یکی از جدیدترین و هوشمندترین فناوری‌های دنیا در زمینه سرمایش و گرمایش ساختمان‌ها محسوب می‌شود.

این سیستم با قابلیت تنظیم دقیق انواع گاز مبرد متناسب با نیاز هر فضا، مصرف انرژی را به طرز چشمگیری کاهش می‌دهد و همزمان آسایش و راحتی بیشتری را برای کاربران فراهم می‌کند.

VRF برخلاف سیستم‌های سنتی مانند اسپلیت یا چیلر و فن‌کویل، امکان کنترل دما به صورت مجزا در هر اتاق یا بخش ساختمان را دارد و همین موضوع آن را به انتخابی ایده‌آل برای ساختمان‌های اداری، مسکونی، تجاری و هتل‌ها تبدیل کرده است. علاوه بر این، طراحی ماژولار، عمر طولانی، نگهداری آسان و عملکرد همزمان سرمایش و گرمایش از ویژگی‌های منحصر‌به‌فرد VRF به شمار می‌آید.

در ادامه این مطلب از وبلاگ صنایع برودت نوری، به طور کامل بررسی می‌کنیم که سیستم VRF چیست، چه مزایایی دارد و چرا به یکی از محبوب‌ترین انتخاب‌ها در پروژه‌های ساختمانی مدرن تبدیل شده است.

هر آنچه باید از سیستم VRF بدانید!

در این بخش ابتدا باید بدانید این سیستم چیست و واژه VRF مخفف شده چه کلمه‌ای است؟

سیستم VRF چیست؟ این سیستم تهویه مطبوع پیشرفته با بهره‌گیری از فناوری جریان متغیر مبرد، می‌تواند همزمان چندین فضا را با دقت دمایی بالا خنک یا گرم کند.

ادامه در این مورد صحبت خواهیم کرد که VRF مخفف چیست؟ واژه VRF به معنای «Variable Refrigerant Flow» است، یعنی جریان مبرد در سیستم قابل تنظیم است تا بهترین کارایی و راندمان انرژی را ارائه دهد.سیستم VRF برای ساختمان‌های اداری، تجاری، هتل‌ها، بیمارستان‌ها و پروژه‌های صنعتی و قیمت سردخانه مناسب است و امکان کنترل دقیق دما و صرفه‌جویی انرژی را فراهم می‌کند.

مروری کلی بر ویژگی‌های سیستم VRF

سیستم VRF یا همان Variable Refrigerant Flow جریان متغیر مبرد، یکی از پیشرفته‌ترین فناوری‌ها در حوزه تهویه مطبوع است که به دلیل قابلیت‌ها و مزایای متعدد، در سال‌های اخیر جایگاه ویژه‌ای در پروژه‌های ساختمانی و صنعتی پیدا کرده است. این سیستم برخلاف سیستم‌های سنتی تهویه، امکان کنترل دقیق و انعطاف‌پذیر جریان مبرد را فراهم می‌کند و همین موضوع باعث بهینه‌سازی مصرف انرژی و افزایش سطح آسایش می‌شود.

۱. انعطاف‌پذیری در طراحی و نصب:

یکی از مهم‌ترین ویژگی‌های VRF، انعطاف‌پذیری بالای آن است. این سیستم قابلیت نصب در انواع ساختمان‌ها اعم از اداری، تجاری، مسکونی و حتی هتل‌ها را دارد. به دلیل طراحی ماژولار، می‌توان به‌راحتی ظرفیت آن را متناسب با نیاز هر پروژه تنظیم کرد.

۲. صرفه‌جویی در مصرف انرژی

سیستم‌های VRF با تنظیم هوشمند جریان مبرد و توزیع آن فقط به واحدهایی که نیاز به سرمایش یا گرمایش دارند، مصرف انرژی را به میزان قابل توجهی کاهش می‌دهند. این ویژگی باعث کاهش هزینه‌های بهره‌برداری و افزایش راندمان کلی سیستم می‌شود.

۳. کنترل دمای مستقل برای هر فضا

از دیگر ویژگی‌های کلیدی VRF، امکان کنترل دما به صورت جداگانه برای هر اتاق یا بخش از ساختمان است. این قابلیت موجب افزایش آسایش ساکنان و کارکنان می‌شود و همزمان از اتلاف انرژی جلوگیری می‌کند.

۴. عملکرد همزمان سرمایش و گرمایش

در برخی مدل‌ها، سیستم VRF می‌تواند به طور همزمان سرمایش و گرمایش را در بخش‌های مختلف ساختمان ارائه دهد. این ویژگی به‌ویژه در ساختمان‌هایی که نیازهای حرارتی متفاوتی دارند، اهمیت زیادی پیدا می‌کند.

۵. کاهش سر و صدا و اشغال فضای کمتر

واحدهای داخلی و خارجی VRF معمولاً صدای کمتری تولید می‌کنند و به دلیل طراحی جمع‌وجور، فضای کمتری نسبت به سیستم‌های سنتی اشغال می‌کنند. این موضوع برای ساختمان‌های مسکونی و محیط‌های اداری اهمیت زیادی دارد.

۶. نگهداری و طول عمر بالا

سیستم‌های VRF با استفاده از تکنولوژی پیشرفته، نیاز به تعمیرات و سرویس کمتری دارند و طول عمر بالاتری نسبت به سیستم‌های سنتی ارائه می‌دهند. این امر به کاهش هزینه‌های نگهداری در بلندمدت کمک می‌کند.

به طور کلی، ویژگی‌های سیستم VRF آن را به گزینه‌ای ایده‌آل برای پروژه‌های مدرن تبدیل کرده است. ترکیب هوشمندی، صرفه‌جویی انرژی، راحتی و انعطاف‌پذیری، این سیستم را به یکی از پرکاربردترین انتخاب‌ها در حوزه تهویه مطبوع تبدیل کرده است.

بررسی مشخصات فنی VRF

برای انتخاب و بهره‌برداری بهینه، بررسی مشخصات فنی VRF سیستم اهمیت دارد. در ادامه بیشتر با مشخصات این سیستم آشنا خواهیم شد.

مشخصات	توضیحات
ظرفیت سرمایش/گرمایش	بر حسب کیلووات یا BTU/h، متناسب با حجم و تعداد فضاها
نوع کمپرسور	اینورتر یا ثابت، برای صرفه‌جویی انرژی و عملکرد دقیق
فشار کاری	فشار مبرد در سیکل کاری، تضمین ایمنی و دوام سیستم
دما کاری	محدوده دمایی برای عملکرد مطلوب سیستم
نوع مبرد	R410A، R32 و سایر مبردهای سازگار با محیط زیست
طول لوله‌کشی	حداکثر طول بین یونیت داخلی و خارجی برای عملکرد بهینه
کنترل	دیجیتال با امکان اتصال به BMS و کنترل هوشمند
مصرف انرژی	بر اساس استانداردهای بین‌المللی و راندمان انرژی
سطح صدا	برای یونیت داخلی و خارجی، اهمیت در فضاهای مسکونی و اداری
ابعاد و وزن	برای نصب و طراحی مکانیکال

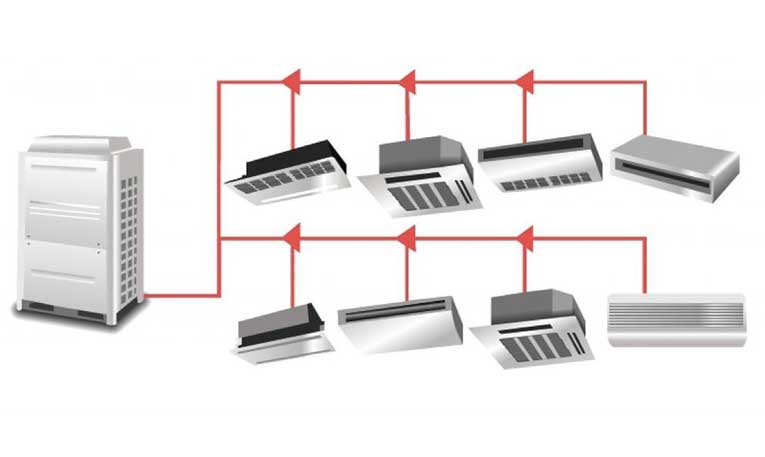

معرفی اجزای سیستم VRF

سیستم VRF از اجزای متعددی تشکیل شده که عملکرد هماهنگ آن‌ها، راندمان و دوام سیستم را تضمین می‌کند:

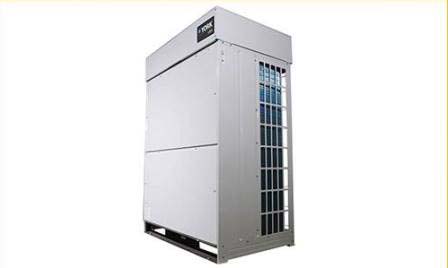

• یونیت خارجی (Outdoor Unit)

شامل کمپرسور اینورتر پیشرفته، کندانسور با راندمان بالا و فن‌های کنترل شده برای گردش و فشرده‌سازی بهینه مبرد. این یونیت مسئول تامین انرژی سرمایش و گرمایش کل سیستم است و با تکنولوژی اینورتر مصرف انرژی را کاهش می‌دهد.

• یونیت داخلی (Indoor Unit)

یونیت داخلی در انواع کاستی، دیواری، سقفی و کانالی وظیفه توزیع یکنواخت هوا و کنترل دما در فضاهای داخلی را بر عهده دارند. هر یونیت داخلی مجهز به سنسور دما و فن‌های قابل تنظیم برای راحتی بیشتر کاربران است.

• لوله‌کشی مبرد

شبکه لوله‌های مسی با عایق‌بندی مناسب برای انتقال مبرد بین یونیت‌های داخلی و خارجی مناسب است؛ از طرفی طراحی و طول لوله‌کشی بر عملکرد سیستم و راندمان انرژی تاثیر مستقیم دارد.

• کنترلرها و ترموستات‌ها

واحدهای کنترلی دیجیتال که امکان تنظیم دما و مدیریت عملکرد هر یونیت داخلی را فراهم می‌کنند و می‌توانند با سیستم‌های مدیریت ساختمان (BMS) یکپارچه شوند.

• شیرهای انبساط و قطعات کنترلی

این اجزا جریان مبرد را به طور دقیق تنظیم می‌کنند و باعث بهینه‌سازی عملکرد کمپرسور و مصرف انرژی می‌شوند.

• سیستم‌های عیب‌یابی هوشمند

شامل نرم‌افزار و سخت‌افزار مانیتورینگ است که عملکرد سیستم را رصد کرده و در صورت بروز خطا، هشدار می‌دهد تا نگهداری و سرویس‌دهی سریع انجام شود.

آشنایی با مزایا و معایب سیستم VRF

سیستم VRF با فناوری پیشرفته خود، امکان کنترل دقیق دما، انعطاف‌پذیری و بهره‌وری انرژی بالا را فراهم می‌کند. قبل از انتخاب این سیستم، بهتر است با مزایا و محدودیت‌های آن آشنا شوید تا تصمیمی هوشمندانه و متناسب با نیاز ساختمان یا پروژه خود بگیرید.

مزایای سیستم VRF:

در ادامه به صورت خلاصه برخی از مزایای این سیستم را مرور می‌کنیم.

• صرفه‌جویی انرژی نسبت به سیستم‌های سنتی (۳۰ تا ۵۰ درصد) که به کاهش هزینه‌های عملیاتی کمک می‌کند.
• کنترل دقیق دمای هر فضا به صورت مستقل که برای محیط‌های با نیازهای مختلف مناسب است.
• انعطاف‌پذیری بالا در طراحی و نصب، قابلیت پوشش فضاهای مختلف بدون محدودیت زیاد را فراهم می‌کند.
• عملکرد کم‌صدا و کاهش ارتعاش یونیت‌های داخلی، به خصوص در محیط‌های اداری و مسکونی بسیار حائز اهمیت است.
• طول عمر بالا و نگهداری آسان، کاهش هزینه‌های نگهداری بلندمدت سه ویژگی مهم این سیستم است.

معایب vrf system:

حالا که با مزایای این سیستم آشنا شدید بد نیست کمی در مورد معایب آن نیز بدانید.

• هزینه اولیه نسبتاً بالا که نیازمند بودجه‌بندی دقیق است.
• نیاز به تکنسین‌های متخصص برای نصب و سرویس، بنابراین پشتیبانی حرفه‌ای حیاتی است.
• محدودیت‌هایی در طول لوله‌کشی و ارتفاع نصب یونیت‌ها که باید در مرحله طراحی مدنظر قرار گیرد.



با نحوه عملکرد VRF بیشتر آشنا شوید

سیستم VRF با کمپرسور اینورتر، جریان مبرد را به صورت متغیر و هوشمند به یونیت‌های داخلی منتقل می‌کند و به هر فضا اجازه می‌دهد دما و شرایط تهویه خود را به صورت مستقل تنظیم کند. این فناوری شامل الگوریتم‌های پیشرفته و سنسورهای متعدد است که میزان جریان مبرد و سرعت فن‌ها را با تغییرات بار حرارتی و سرمایشی ساختمان هماهنگ می‌کنند. به عبارت دیگر، هر یونیت داخلی به صورت پویا بر اساس نیاز واقعی فضا تنظیم می‌شود، بدون اینکه روی عملکرد سایر فضاها تاثیری بگذارد.

این مکانیزم باعث می‌شود سیستم بتواند به طور همزمان بخش‌هایی را سرد و بخش‌هایی را گرم کند و از هدررفت انرژی جلوگیری نماید. علاوه بر این، پاسخ سریع سیستم به تغییرات محیطی، کنترل دقیق دما و توزیع یکنواخت هوا را تضمین می‌کند که تجربه راحتی حرارتی پایدار و بدون نوسان را فراهم می‌آورد و آن را به گزینه‌ای بسیار انعطاف‌پذیر و کارآمد نسبت به سیستم‌های سنتی تبدیل می‌کند.

مروری بر کاربردهای سیستم VRF

در ادامه برخی از مهم‌ترین کاربردهای سیستم VRF را مرور می‌کنیم.

• ساختمان‌های اداری و تجاری
• هتل‌ها و مراکز اقامتی
• بیمارستان‌ها و مراکز درمانی
• فروشگاه‌ها و مراکز خرید
• ساختمان‌های مسکونی لوکس
• کارخانجات و صنایع خاص
• آمفی‌تئاترها و سالن‌های همایش
• آپارتمان‌های چند واحدی
• مرکز داده و اتاق سرور

چگونه بهترین سیستم VRF را برای پروژه خود انتخاب کنیم؟

انتخاب سیستم VRF برای هر پروژه یک فرآیند ساده و سطحی نیست، بلکه نیازمند تحلیل دقیق شرایط اقلیمی، کاربری ساختمان، میزان بار حرارتی و محدودیت‌های اجرایی است. در این بخش ابتدا معیارهای کلی طراحی بررسی می‌شوند و سپس به تطبیق سیستم با انواع پروژه‌ها پرداخته خواهد شد.

• انتخاب ظرفیت، تعداد یونیت‌ها و نوع مبرد مناسب

انتخاب صحیح VRF یکی از حساس‌ترین مراحل طراحی است. ظرفیت سیستم باید متناسب با بار سرمایشی و گرمایشی ساختمان باشد که از طریق محاسبات دقیق بار حرارتی (Heat Load Calculation) تعیین می‌شود. اشتباه در انتخاب ظرفیت می‌تواند به کاهش راندمان، افزایش مصرف انرژی یا حتی از کار افتادن کمپرسور منجر شود.



1. انتخاب ظرفیت: برای محاسبه ظرفیت، عواملی مثل مساحت، تعداد نفرات، تجهیزات الکتریکی، تابش خورشید و شرایط اقلیمی لحاظ می‌شود.
2. تعداد یونیت‌ها: بر اساس پلان ساختمان و تقسیم‌بندی زون‌ها، تعداد یونیت‌های داخلی و ظرفیت یونیت خارجی مشخص می‌شود. اتصال بیش از حد یونیت‌ها به یک کندانسور خارجی می‌تواند منجر به افت راندمان شود.
3. نوع مبرد: انتخاب مبرد اهمیت زیادی دارد. مبرد R-410A رایج‌ترین گزینه در حال حاضر است، اما مبرد R-32 به دلیل ضریب بهره‌وری بالاتر و اثر گلخانه‌ای کمتر در حال گسترش است.



• توجه به مطابقت با با نیازهای خاص هر پروژه

1. مسکونی: تمرکز بر آسایش حرارتی و صدای پایین دستگاه‌هاست. طراحی باید ساده، با یونیت‌های داخلی دیواری یا سقفی کم‌صدا انجام شود.
2. تجاری: قابلیت کنترل دمای هر واحد و مصرف انرژی پایین اهمیت دارد. اغلب یونیت‌های کاستی چهارطرفه برای دفاتر انتخاب می‌شوند.
3. صنعتی یا بیمارستانی: نیاز به پایداری بالا، بک‌آپ سیستم و فیلترهای خاص دارند. طراحی باید با توجه به الزامات بهداشتی یا فرآیندی صورت گیرد.



نحوه نگهداری و تعمیرات سیستم VRF

هر سیستم مکانیکی پیشرفته‌ای برای کارکرد طولانی‌مدت نیاز به نگهداری دارد. VRF هم از این قاعده مستثنی نیست. اگرچه نسبت به چیلر و بویلر ساده‌تر سرویس می‌شود، اما اجرای برنامه منظم نگهداری و شناخت مشکلات رایج نقش کلیدی در عملکرد پایدار آن دارد.

هرچند سیستم‌های VRF نسبت به چیلر یا بویلر نگهداری ساده‌تری دارند، اما سرویس منظم شرط حفظ راندمان است. برنامه سرویس دوره‌ای معمولاً شامل موارد زیر است:

• بررسی فشار و دبی مبرد هر ۶ ماه
• شست‌وشوی کویل‌های داخلی و خارجی حداقل سالی یک بار
• بررسی نشتی مبرد و اتصالات لوله‌کشی
• تست سیستم‌های کنترلی و به‌روزرسانی نرم‌افزارها



در نظر داشته باشید که:

• تمیز کردن فن‌ها و تنظیم تراز یونیت خارجی باعث کاهش لرزش و صدا می‌شود.
• تعویض به‌موقع فیلترها و کویل‌واش کردن می‌تواند تا ۲۰٪ راندمان سیستم را بهبود دهد.

برآورد هزینه‌ها و نحوه بازگشت سرمایه سیستم vrf

بررسی هزینه‌ها تنها محدود به هزینه نصب نیست؛ بلکه شامل تحلیل مصرف انرژی، هزینه تعمیرات و عمر مفید دستگاه هم می‌شود. در این بخش ابتدا هزینه‌های اولیه بررسی می‌شوند و سپس با تحلیل صرفه‌جویی انرژی، بازگشت سرمایه ارزیابی خواهد شد.

هزینه‌های نصب و راه‌اندازی

نصب VRF در نگاه اول گران‌تر از داکت اسپلیت یا کولر گازی به نظر می‌رسد. دلیل آن پیچیدگی تجهیزات، کنترلرهای پیشرفته و لوله‌کشی گسترده‌تر است. اما در مقایسه با چیلرها، هزینه نصب VRF بسیار پایین‌تر و زمان راه‌اندازی کوتاه‌تر است.

صرفه‌جویی در مصرف انرژی

به دلیل استفاده از کمپرسور اینورتر و کنترل دقیق بار، VRF می‌تواند تا ۳۰٪ مصرف انرژی کمتری نسبت به سیستم‌های سنتی داشته باشد. این صرفه‌جویی در پروژه‌های بزرگ باعث می‌شود هزینه اولیه طی ۳ تا ۵ سال جبران شود و بازگشت سرمایه به‌طور کامل تحقق یابد.

تأثیرات مثبت سیستم VRF بر محیط زیست

مسائل زیست‌محیطی در سال‌های اخیر به دغدغه اصلی مهندسان و کارفرمایان تبدیل شده است. انتخاب سیستم تهویه نه‌تنها بر مصرف انرژی بلکه بر انتشار گازهای گلخانه‌ای نیز اثر می‌گذارد. در این بخش نقش مبردها و مقایسه با سیستم‌های قدیمی‌تر بررسی خواهد شد.

انتخاب مبردهای سازگار با محیط زیست

انتخاب مبرد در سیستم VRF موضوعی کلیدی است که  اثرات زیست‌محیطی بسیاری دارد. مبرد R-410A که در این سیستم استفاده می‌شود نسبت به نسل‌های قدیمی مثل R-22، آسیب کمتری به لایه اوزون وارد می‌کند؛ همچنین راندمان بالاتر و GWP بسیار کمتری دارد.

کاهش انتشار گازهای گلخانه‌ای

به دلیل مصرف برق کمتر و راندمان بالاتر، استفاده از VRF منجر به کاهش انتشار غیر مستقیم CO2 می‌شود. در مقایسه با سیستم‌های چیلر تراکمی قدیمی یا داکت اسپلیت‌های معمولی، این کاهش می‌تواند در مقیاس یک ساختمان اداری بزرگ معادل صدها تُن CO2 در سال باشد.

ترکیب تکنولوژی‌های نوین با سیستم‌های VRF

فناوری VRF همواره در حال تکامل است. امروزه استفاده از کنترل هوشمند، اتصال به BMS و اینترنت اشیاء (IoT) باعث شده مدیریت سیستم‌ها ساده‌تر و کارآمدتر شود.

• اتوماسیون و کنترل هوشمند

سیستم‌های VRF مدرن قابلیت اتصال به BMS را دارند. این ویژگی اجازه می‌دهد تا مدیریت انرژی ساختمان به‌صورت یکپارچه انجام شود. تنظیم دما، خاموش/روشن کردن یونیت‌ها، برنامه‌ریزی هفتگی و مانیتورینگ مصرف انرژی همگی از طریق نرم‌افزار مرکزی امکان‌پذیر است.

• IoT و سیستم‌های ابری

با استفاده از اینترنت اشیاء، VRFها می‌توانند به فضای ابری متصل شوند. این موضوع باعث می‌شود:

1. مدیران ساختمان بتوانند وضعیت سیستم را از راه دور رصد کنند.
2. سرویس‌کاران هشدارهای خرابی را پیش از وقوع دریافت کنند.
3. مصرف انرژی در لحظه تحلیل شود و اقدامات اصلاحی به‌سرعت انجام شود.
